30

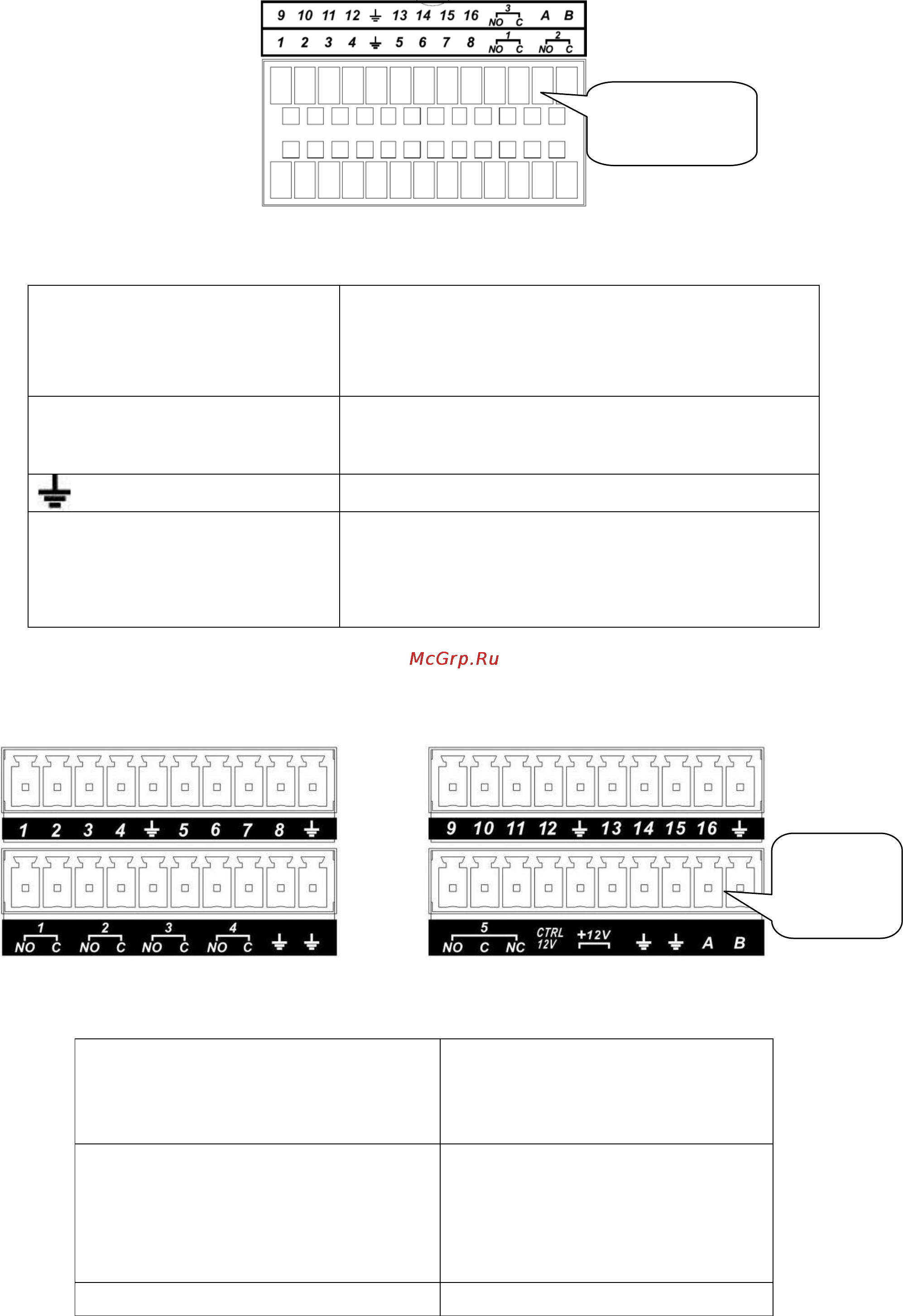

Рис. 3-2
Во втором ряду, слева направо
1，2，3，4，5，6，7，8. И в
первом ряду, слева направо
9，10，11，12，13，14，15，16
От ALARM 1 до ALARM 16. Тревога становится
активной при низком напряжении.
на первой линии, слева направо
3-НР-З, и на второй линии слева
направо 1-НР-З，2-НР-З.
Три группы нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
Кабель заземления
485 A/B
Порт связи 485. Контакты используются
управляющими устройствами, такими как PTZ.
Если имеется слишком много дешифраторов
PTZ, параллельно соедините сопротивление
120 Ом между линиями А и В.
3.7.1.2 Серия1.5U (Простая 1.5U)
Интерфейс устройства серии 1.5U показан на Рис. 3-3.
Рис. 3-3.
В первом ряду, слева направо: 1，
2， 3， 4， 5， 6， 7， 8， 9， 10，
11， 12， 13， 14， 15， 16
От ALARM 1 до ALARM 16.
Тревога становится активной при
низком напряжении.
Во втором ряду, слева направо
НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5
Первые 4 группы – это группы
нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ
выходов активации (Кнопки
Вкл/Выкл).
CTRL 12V
Выход управляющего
Подключение
кабеля
Подклю-
чение
кабеля
