напряжения. Необходимо
закрыть питание устройства,
чтобы отменить тревогу.
+12V
Вход внешнего питания. Для
подачи питания +12В (ток
меньше 1А), необходимо
периферийное оборудование.
Кабель заземления
485 A/B
Порт связи 485. Контакты
используются управляющими
устройствами, такими как PTZ.
Если имеется слишком много
дешифраторов PTZ,
параллельно соедините
сопротивление 120 Ом между
линиями А и В.

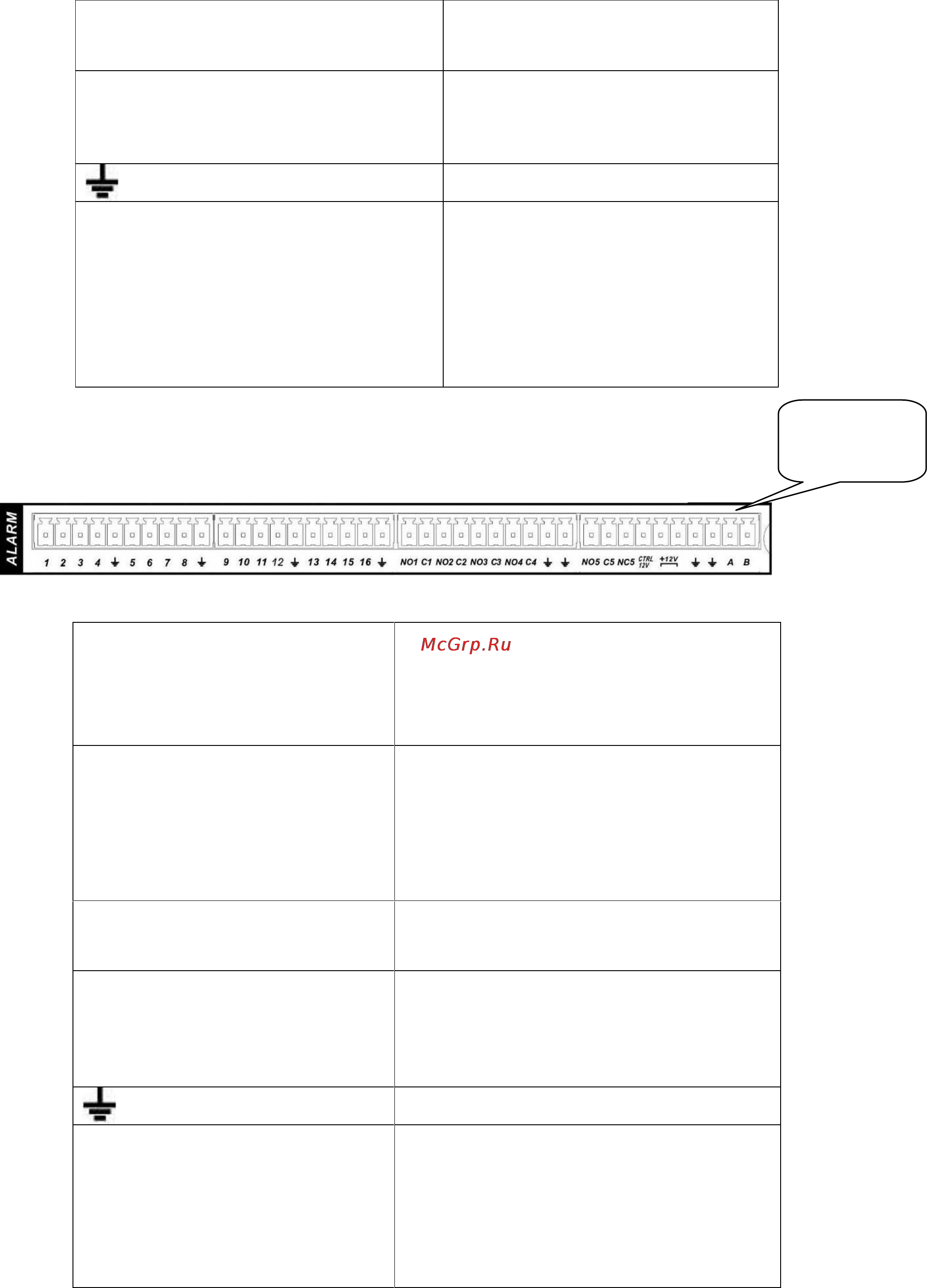

3.7.1.3 Серия 2U
Интерфейс устройства серии 2U показан на
Рис. 3-4.
Рис. 3-4
На первой линии, слева направо:
1， 2， 3， 4， 5， 6， 7， 8，
9， 10， 11， 12， 13， 14，
15， 16
От ALARM 1 до ALARM 16. Тревога
становится активной при низком
напряжении.
На первой линии после номеров
1-16, слева направо:
НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5
Первые 4 группы – это группы
нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов
активации (Кнопки Вкл/Выкл).
CTRL 12V
Выход управляющего напряжения.
Необходимо закрыть питание
устройства, чтобы отменить тревогу.
+12V
Вход внешнего питания. Для подачи
питания +12В (ток меньше 1А),
необходимо периферийное
оборудование.
Кабель заземления
485 A/B
Порт связи 485. Контакты
используются управляющими
устройствами, такими как PTZ. Если
имеется слишком много
дешифраторов PTZ, параллельно
соедините сопротивление 120 Ом
между линиями А и В.
Подключе-
ние кабеля
