Рис. 7-2

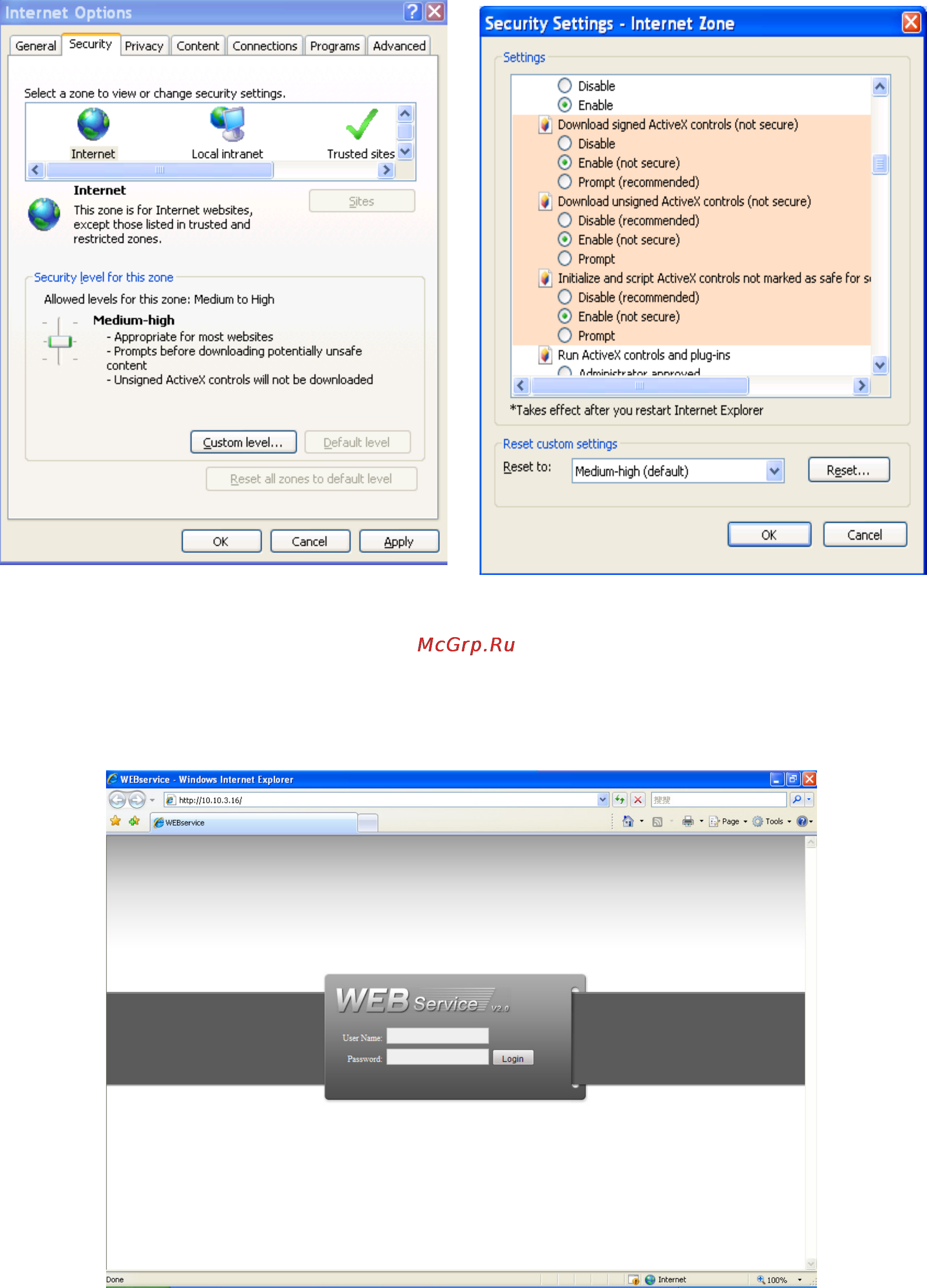

После установки появится интерфейс, показанный на рис. 7-3.
Введите user name (Имя пользователя) и password (Пароль).
По умолчанию заводское имя -admin и пароль - admin.
Примечание: В целях безопасности измените пароль после первого входа в систему.
Рис. 7-3
После регистрации вы увидите главное окно (см. рис. 7-6).
Это главное окно может быть разделено на следующие секции.
