130

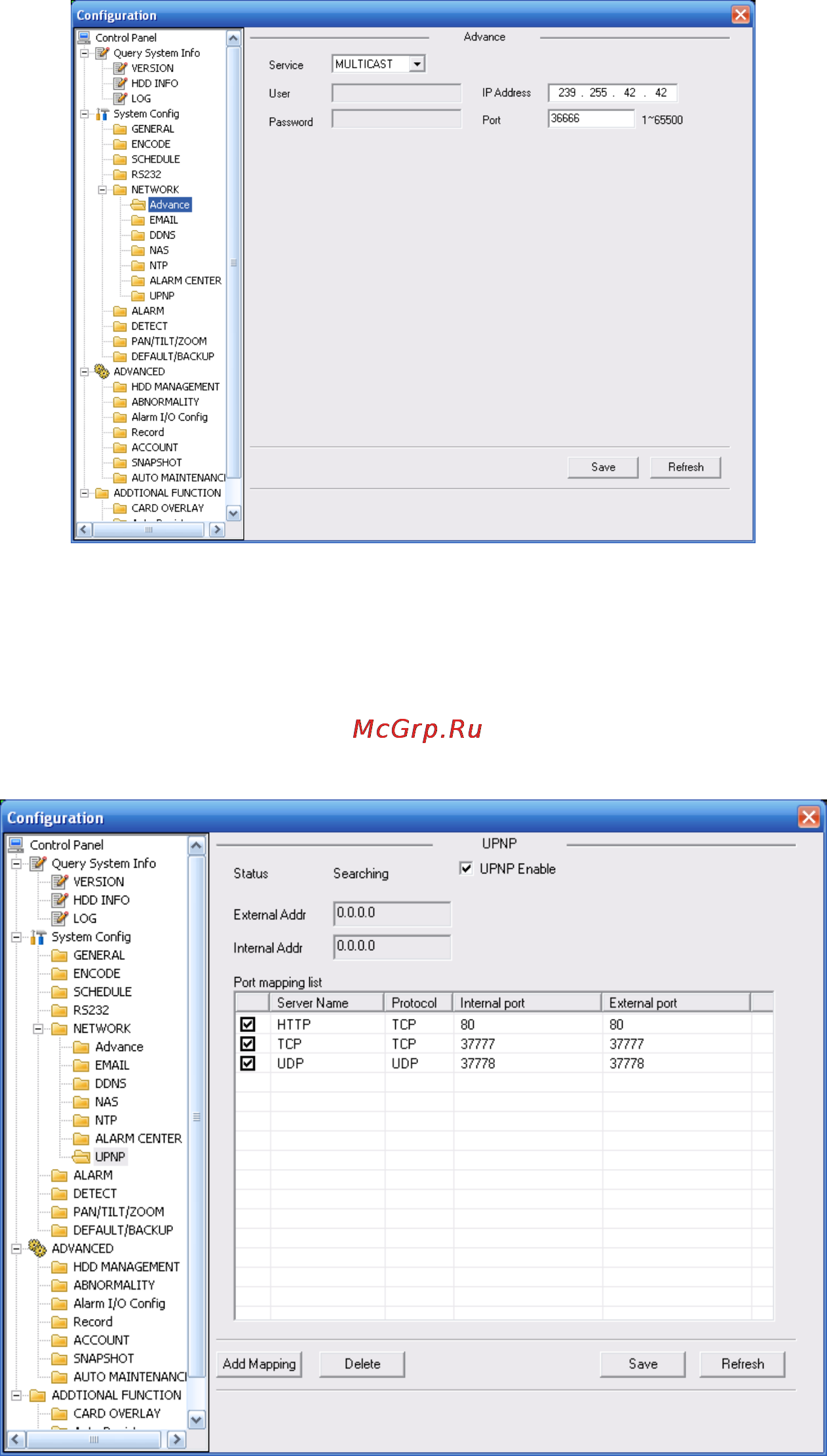

Рис. 7-33.
UNPN
Перейдите в интерфейс UPnP, появится окно, показанное на рис. 3-39.
Оно позволит вам установить отображение между ЛВС и сетью общего пользования.
Здесь пользователь также может добавить, изменить или удалить элемент UPnP.
Рис. 7-34
7.3.2.6 Тревога
Интерфейс тревоги показан на рис. 7-40.
Убедитесь, что соответствующее устройство вывода сигнала тревоги, такое как лампа,
сирена и т.п., подключено.
