6.3.2.8 PTZ
Интерфейс PTZ показан на рис. 7-44.
До проведения операции убедитесь, что адрес скоростной камеры установлен и
соединение 960H DVR со скоростной камерой нормальное.

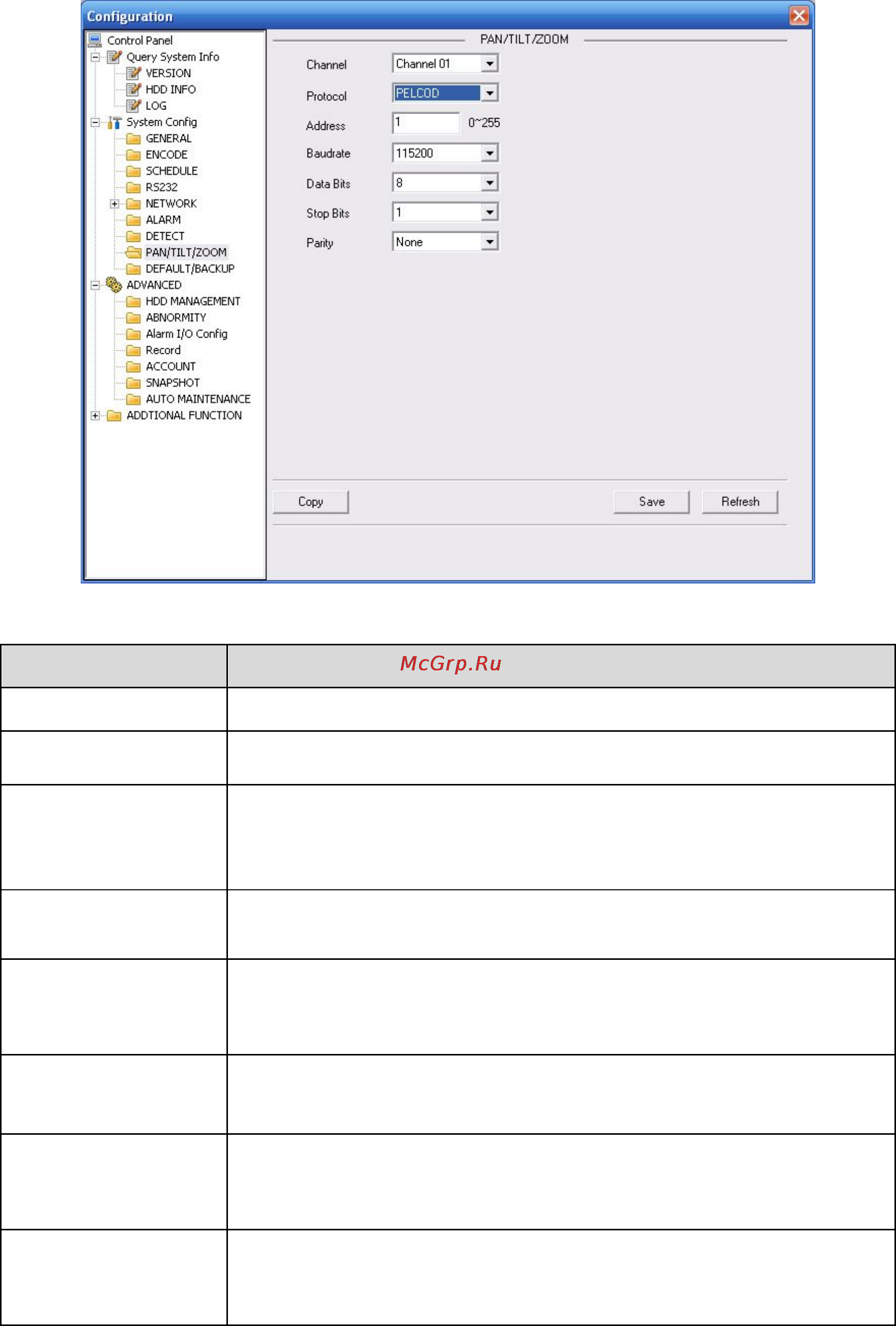

Рис. 6-39.
Параметр Функция
Channel (Канал):
Выберите канал монитора из раскрывающегося списка. .
Protocol (протокол):
Выберите соответствующий протокол камеры (например,
PELCOD)
Address (Адрес)
Установите адрес камеры Значение по умолчанию 1.
Сделанная здесь установка должна совпадать с вашим
адресом камеры, в противном случае, вы не сможете
управлять камерой.
Baud rate (скорость
передачи):
Выберите скорость передачи камеры. Значение по
умолчанию 9600.
Data bits (биты
данных):
Значение по умолчанию 8. Устанавливайте в соответствии с
установкой многопозиционного переключателя скоростной
камеры.
Stop bits (стоповые
биты):
Значение по умолчанию 1. Устанавливайте в соответствии с
установкой многопозиционного переключателя скоростной
камеры.
Parity (четность): Значение по умолчанию none (отсутствует). Устанавливайте
в соответствии с установкой многопозиционного
переключателя скоростной камеры.
Save (Сохранить) Пользователь может нажать кнопку save после завершения
установки на одном канале, или может завершить все
установки и затем нажать кнопку save.
