55
В режиме однооконного показа, щелкните правой кнопкой мыши (щелкните кнопку «Fn»
на передней панели или щелкните клавишу «Fn» на удаленном пульте управления).

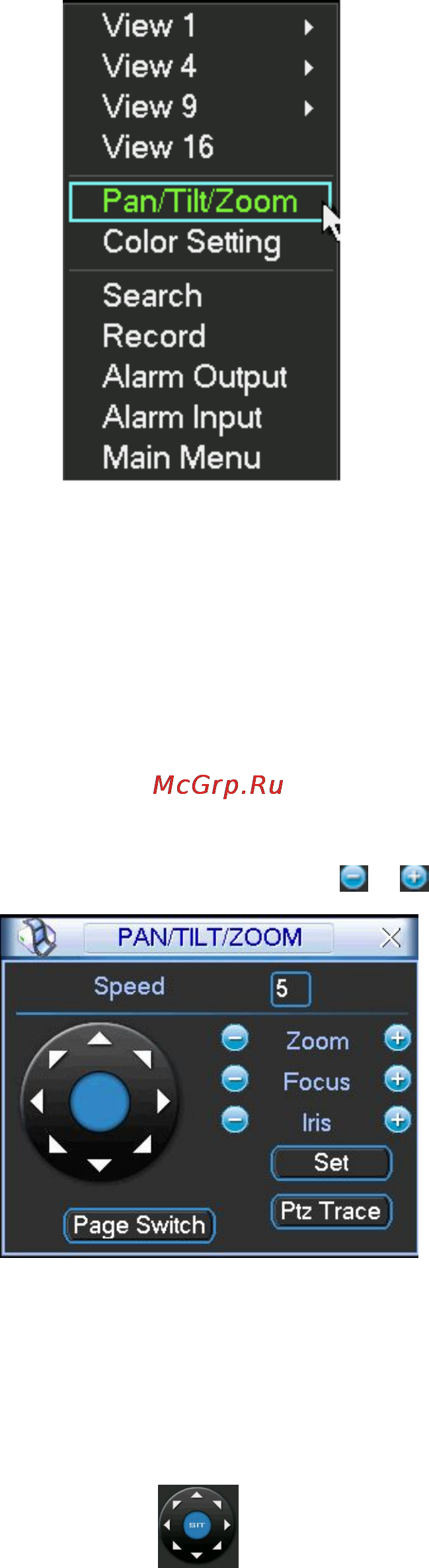

Интерфейс показан на Рис. 3-38.
Рис. 3-38.
Нажмите кнопку Pan/Tilt/Zoom, появится интерфейс, показанный на Рис. 3-39.
Здесь можно настроить следующие позиции:
· Step (шаг): значение от 1 до 8.
· Zoom (Зум).
· Focus (фокус).
· Iris (диафрагма).
Регулируйте зум, фокус и диафрагму, нажимая кнопки
и .
Рис. 3-39.
На Рис. 4-36: для регулирования положения PTZ нажимайте стрелки направления (см.
также Рис. 4-37). Имеется 8 стрелок направления.
Рис. 3-40.
