19

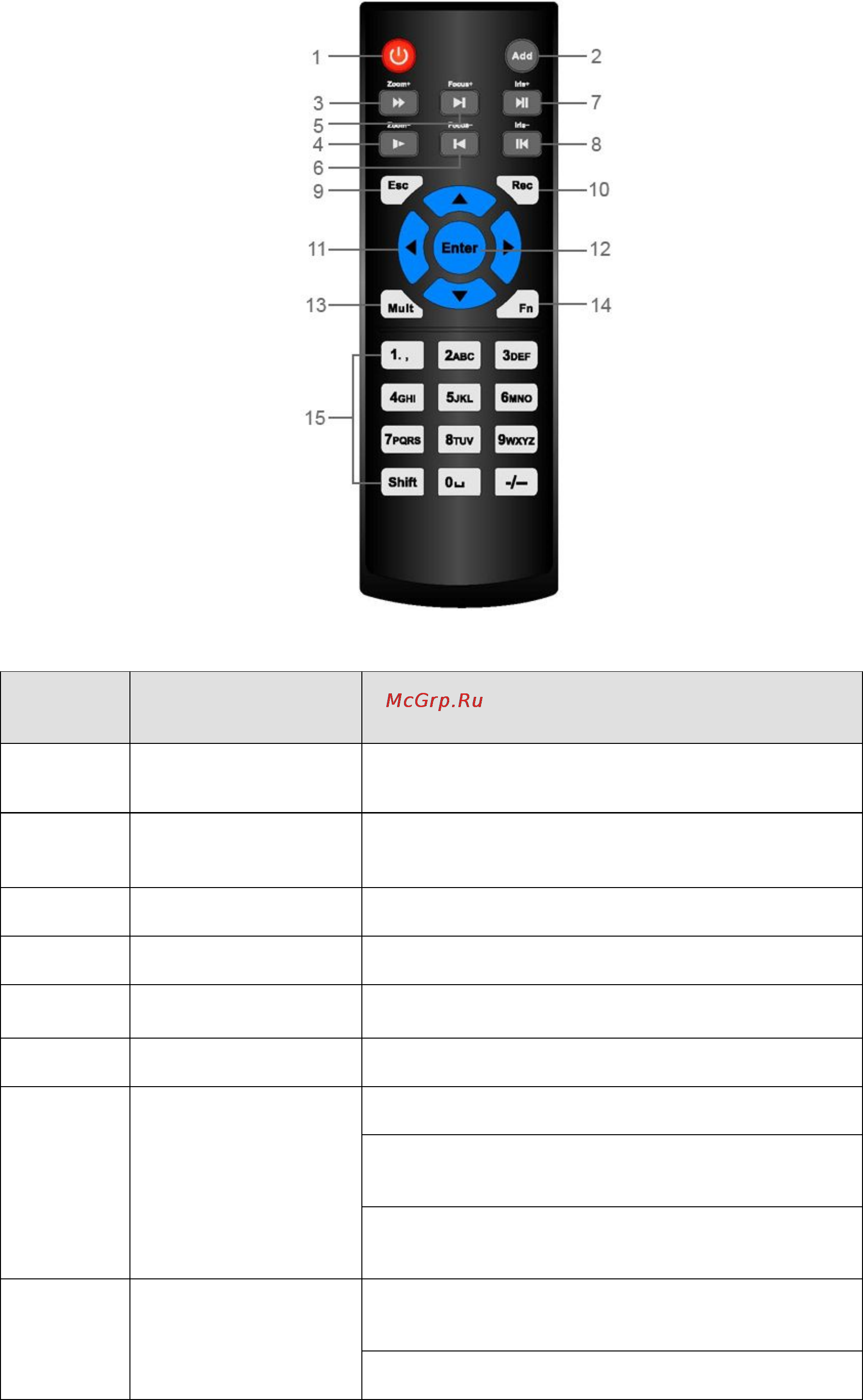

Рис. 2-4.
Пункты
согласно
рис. 2-17
Наименование Функция
1 Кнопка питания Нажмите кнопку для запуска или останова
устройства.
2 Адрес Нажмите кнопку для ввода номера входного
устройства, чтобы управлять им.
3 Вперед Различные повышенные скорости и нормальная
скорость воспроизведения.
4 Медленное
воспроизведение
Воспроизведение на различных замедленных
скоростях или нормальное воспроизведение.
5 Следующая запись В режиме воспроизведения воспроизводит
следующее видео.
6 Предыдущая запись В режиме воспроизведения воспроизводит
предыдущее видео.
7 Воспр./Пауза В режиме паузы нажмите эту кнопку для
продолжения нормального воспроизведения.
В режиме нормального воспроизведения
нажмите эту кнопку для приостановки
воспроизведения.
В режиме монитора в реальном времени
нажмите эту кнопку для входа в меню поиска
видео.
8 Назад/Пауза В режиме паузы обратного воспроизведения
нажмите эту кнопку для продолжения
нормального воспроизведения.
В режиме обратного воспроизведения нажмите
эту кнопку для приостановки воспроизведения.
