112

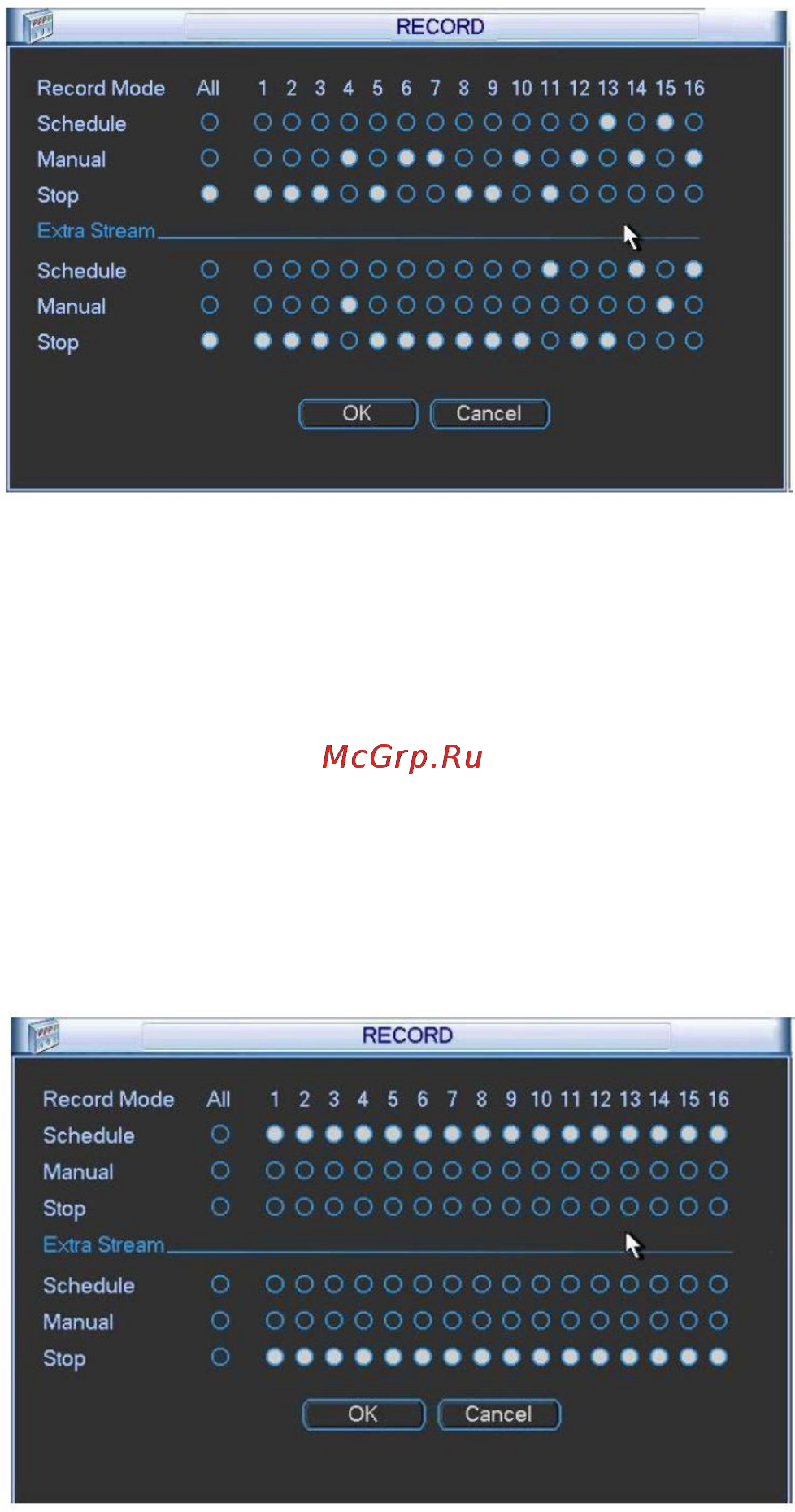

Рисунок 5-90
5.7.4.4 Разрешить запись на всех каналах
Выделив значок «○» под надписью All (Все), можно разрешить запись на всех каналах.
Запись в штатном режиме на всех каналах
Выделите надпись "ALL" после "Schedule" (см. рис. 5-91).
Когда система находится в состоянии записи в штатном режиме, все каналы записывают
так, как было предварительно установлено (Main menu → Setting → Schedule).
Соответствующие световые индикаторы на передней панели будут включены.
Рисунок 5-91
Ручной режим записи на всех каналах
Выделите надпись "ALL" после "Manual" (см. рис. 5-92).
Когда система находится в состоянии ручного режима записи, все установки штатного
режима записи, которые были ранее установлены, будут обнулены (Main menu → Setting
→ Schedule).
Световые индикаторы на передней панели включаются, теперь система начинает рабо-
тать в режиме ручной записи.
