133

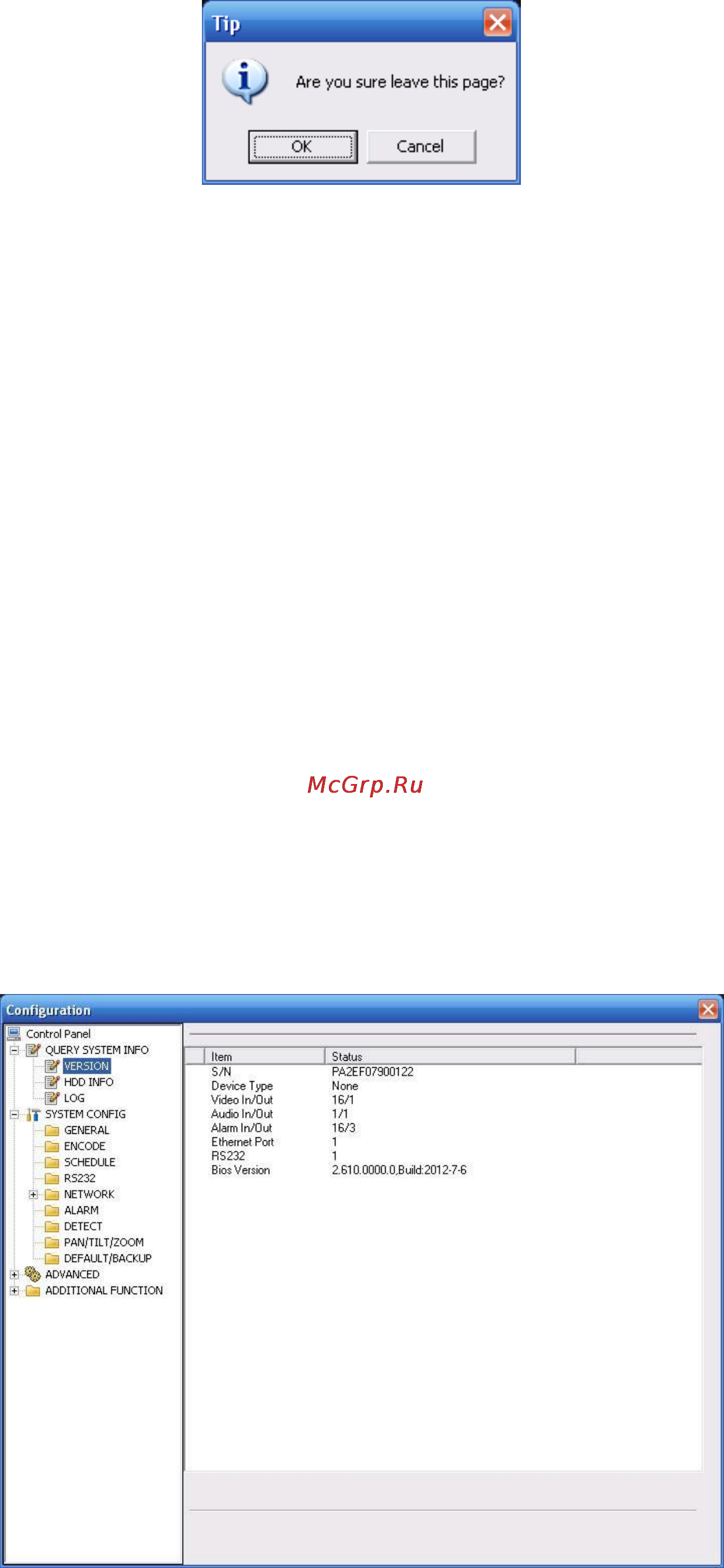

Рисунок 7-16
5) Если Вы осуществляете регистрацию через глобальную сеть, система не поддержи-
вает активацию тревоги для запуска функции видео функция в окне настройки сигнала
тревоги Alarm.
Важно!
В режиме многоканального мониторинга система принимает дополнительный поток
для мониторинга по умолчанию. Вы не можете изменить это вручную. Выполняется
попытка синхронизировать все каналы. Отметьте: эффект синхронизации зависит от
характеристик Вашей сети.
С точки зрения полосы пропускания система не может поддерживать функции мони-
торинга и воспроизведения одновременно. Система автоматически закрывает окно
мониторинга и воспроизведения, когда Вы ищете настройку в окне конфигурации -
это должно увеличить скорость поиска.
7.4 Конфигурирование
7.4.1 Информация о системе
7.4.1.1 Информация о версии
Здесь вы можете просмотреть свойства аппаратного обеспечения устройства и инфор-
мацию о версии программного обеспечения (см. рис. 7-17).
Рисунок 7-17 Информация о версии
