135
начала)
Finish time (Время
окончания)
Введите здесь время окончания.
Search (Поиск)
Пользователь может выбрать тип журнала из раскрывающегося списка и
затем нажать кнопку Search
для просмотра списка.
Clear (Очистить)
Нажмите эту кнопку, чтобы исключить все показанные файлы журналов.
Отметим, что система не поддерживает очистку по типу.
Backup (Резервное
копирование)
Пользователь может нажать эту кнопку для резервного копирования фай-
лов журнала на текущий ПК.
7.4.2 Конфигурирование системы
Щелкните кнопкой Save (Сохранить) для сохранения текущей настройки. Щелкните кноп-
кой Refresh (Обновить) для просмотра последнего варианта настройки.
7.4.2.1 Общая настройка
Здесь пользователь может установить системное время, длину записи, формат видео и
т.д. (см. рис. 7-20).

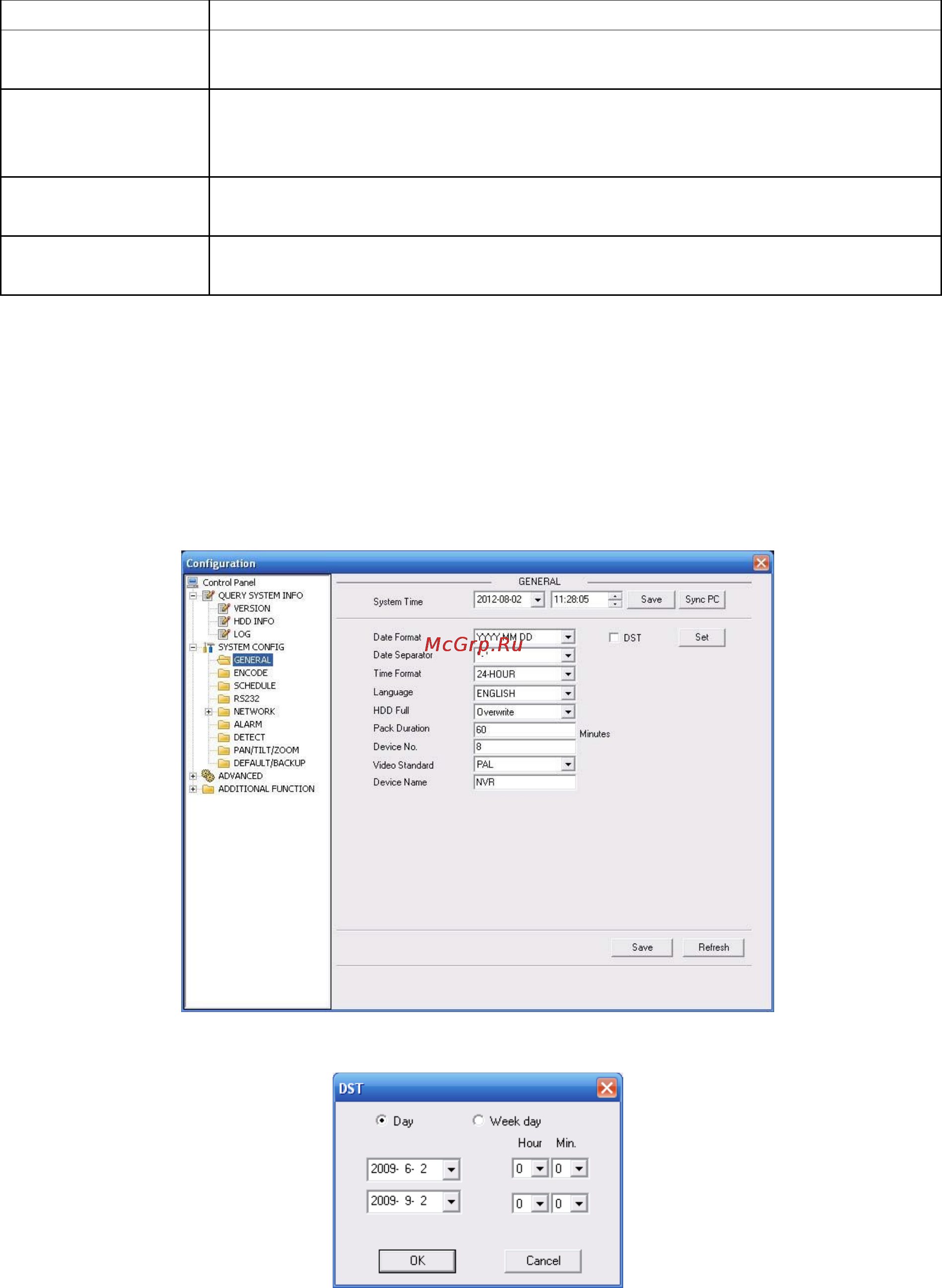

Рисунок 7-20 Общая настройка
Рисунок 7-21 DST (Настройка декретного времени)
