Falcon Eye FE-2108N [80/192] Сеть
![Falcon Eye FE-2108N [80/192] Сеть](/views2/1082747/page80/bg50.png)
73

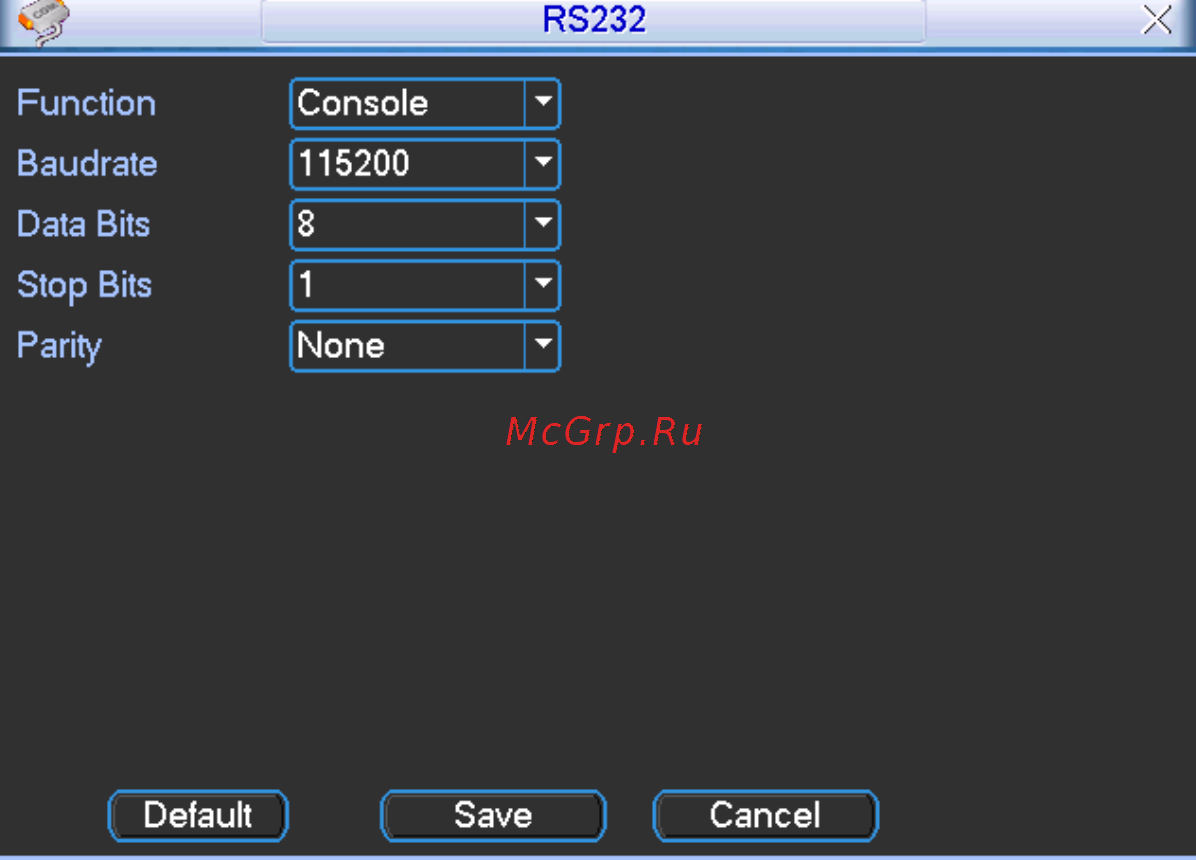

Рисунок 5-32
5.6.5 Сеть
Здесь необходимо ввести следующую информацию о сети (см. рис. 5-33).
IP Version (Версия IP): Имеется два варианта: IPv4 и IPv6. В настоящее время систе-
ма поддерживает оба эти формата IP-адреса, Вы можете осуществлять доступ через
них.
MAC address (Адрес MAC): Хост в ЛВС может получить уникальный адрес MAC, он
нужен для доступа к ЛВС. Параметр - только для чтения.
IP address (IP-адрес): Здесь Вы можете использовать кнопку вверх / вниз () или
соответствующие цифры для ввода IP-адреса. Далее Вы можете установить соответ-
ствующую маску подсети и шлюз по умолчанию.
Subnet prefix (Префикс подсети): Значение колеблется от 0 до 128. Используется для
того, чтобы пометить адрес MAC определенной сети. Обычно используется при орга-
низации многоуровневых структур.
Default gateway (Шлюз по умолчанию): Здесь Вы можете ввести значение шлюза по
умолчанию. Отметьте: система должна проверить действительность всех адре-
сов IPv6. IP-адрес и шлюз по умолчанию должны находиться в одной и той же
IP-секции. То есть в определенной части префикса подсети должна присутство-
вать одна и та же последовательность.
DHCP: Для автоматического поиска IP. Когда флажок DHCP установлен, пользова-
тель может изменять IP/Subnet mask / Gateway (IP-адрес, маску подсети, шлюз). Эти
значения берутся из DHCP. Если флажок DHCP не установлен, IP-адрес, маска под-
сети и шлюз показываются с нулевыми значениями. Необходимо сбросить флажок
DHCP при просмотре текущей IP информации. Кроме того, когда работает прото-
кол PPPoE, IP-адрес, маску подсети и шлюз изменять нельзя.
TCP port (порт ТСР): Значение по умолчанию: 37777, его можно изменить.
UDP port (порт UDP): Значение по умолчанию: 37778, его можно изменить.
HTTP port (порт HTTP): Значение по умолчанию: 80.
RTSP port (порт RTSP): Значение по умолчанию: 554.
