Органы управления и разъемы
16 SWR2310-28GT SWR2310-18GT SWR2310-10G
Задняя панель
C Отверстия для фиксации зажимов кабеля питания
Сюда можно подсоединить C-образный зажим кабеля питания. Дополнительные
сведения об установке см. в подразделе «Включение питания» (стр. 33) раздела
«Подключения».
D Входной разъем источника питания (трехконтактный разъем типа
C14)
Сюда следует вставить входящий в комплект поставки кабель питания.

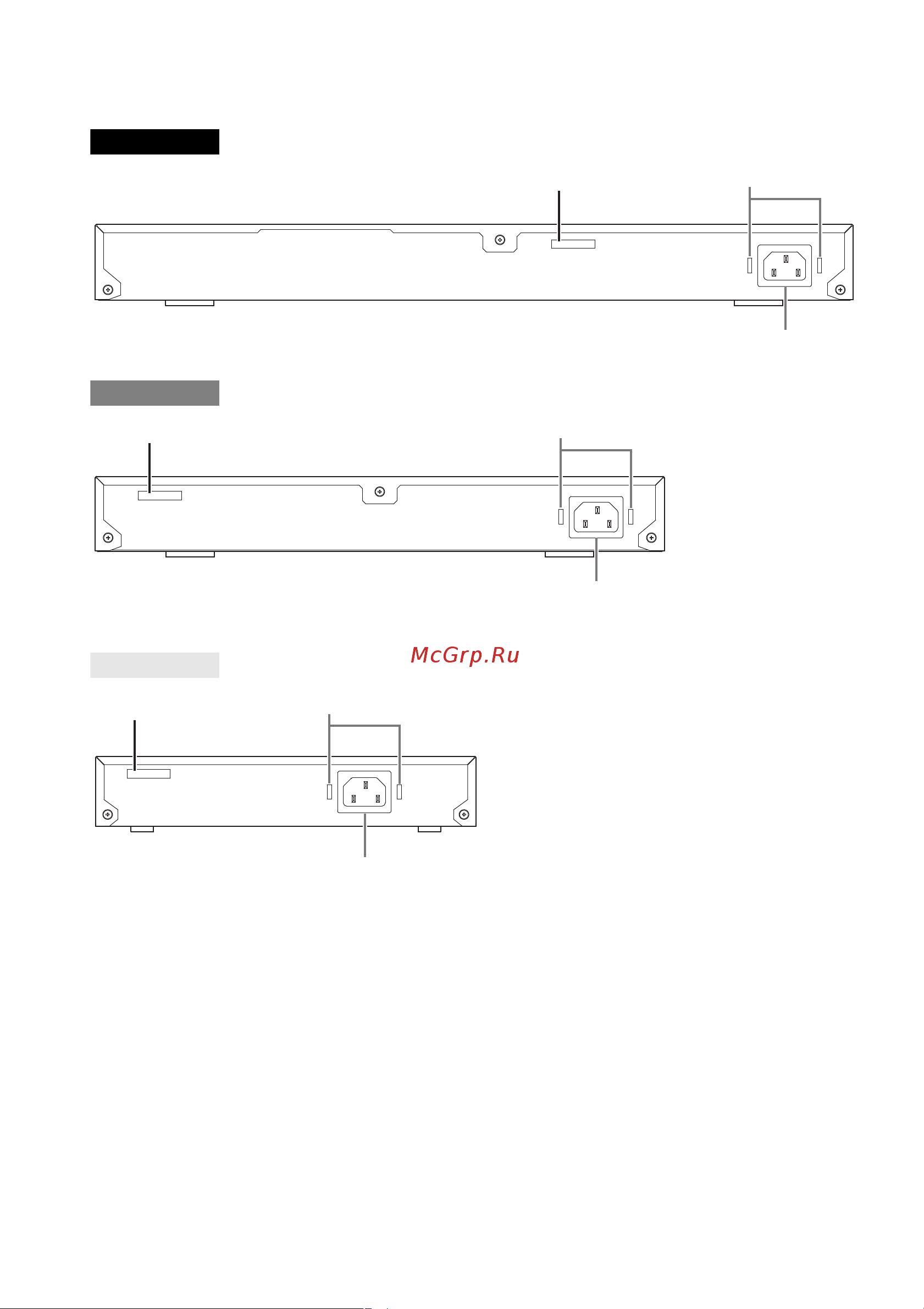

SWR2310-28GT
D
C
Серийный номер
SWR2310-18GT
D
C
Серийный номер
SWR2310-10G
D
C
Серийный номер
