Русский
Органы управления и разъемы
SWR2310-28GT SWR2310-18GT SWR2310-10G
15
0

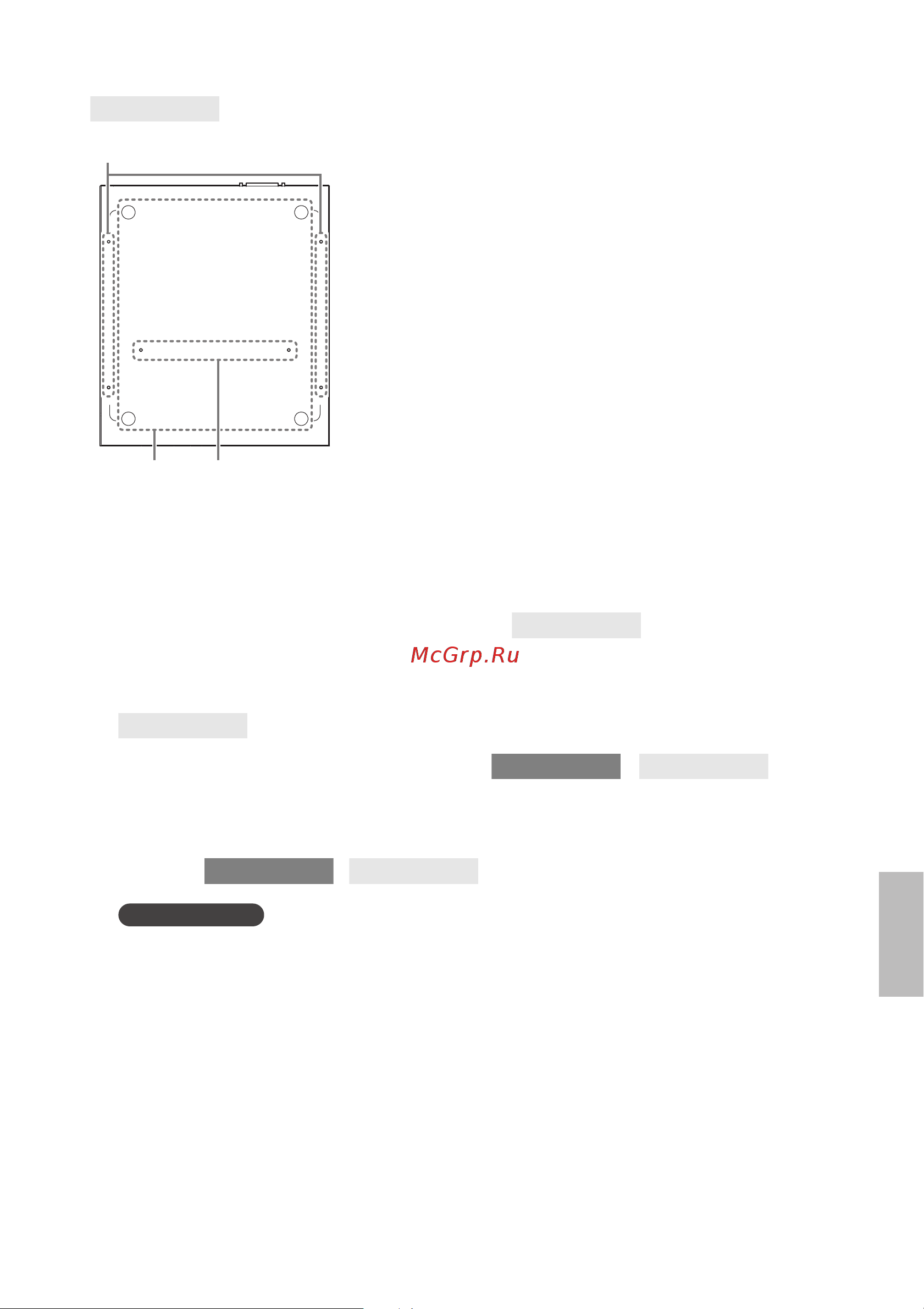

Отверстия для крепления ножек
Места для крепления входящих в комплект поставки ножек, если устройство
устанавливается в горизонтальном положении. Дополнительные сведения об
установке см. в подразделе «Прикрепление ножек» (стр. 20) раздела «Установка».
A Отверстия для установки в стойку
Эти отверстия используются для крепления принадлежности RK-SWR,
необходимой для установки устройства в стойку. Дополнительные сведения по
установке см. в подразделе «Установка в 19-дюймовую стойку»
(стр. 20) раздела «Установка».
B Отверстия для монтажа на стене /
Эти отверстия используются для крепления принадлежности WK-SWR,
необходимой для монтажа устройства на стене.
Дополнительные сведения по установке см. в разделе «Монтаж на стене или
потолке» / (стр. 24).
Уведомление
Магнитные пластины не поддерживаются и не должны использоваться.
SWR2310-10G
0 A
B
SWR2310-10G
SWR2310-10G
SWR2310-18GT
SWR2310-10G
SWR2310-18GT
SWR2310-10G
