Русский
Установка в стойку
SWR2310-28GT SWR2310-18GT SWR2310-10G
21
Установка
В этом разделе описывается прикрепление устройства к центральной части
панели для установки в стойку. Если планируется прикрепить устройство к левой
или правой части, выполните следующую процедуру.
Уведомление
Если ножки, поставляемые в комплекте, уже установлены на устройстве, снимите их.

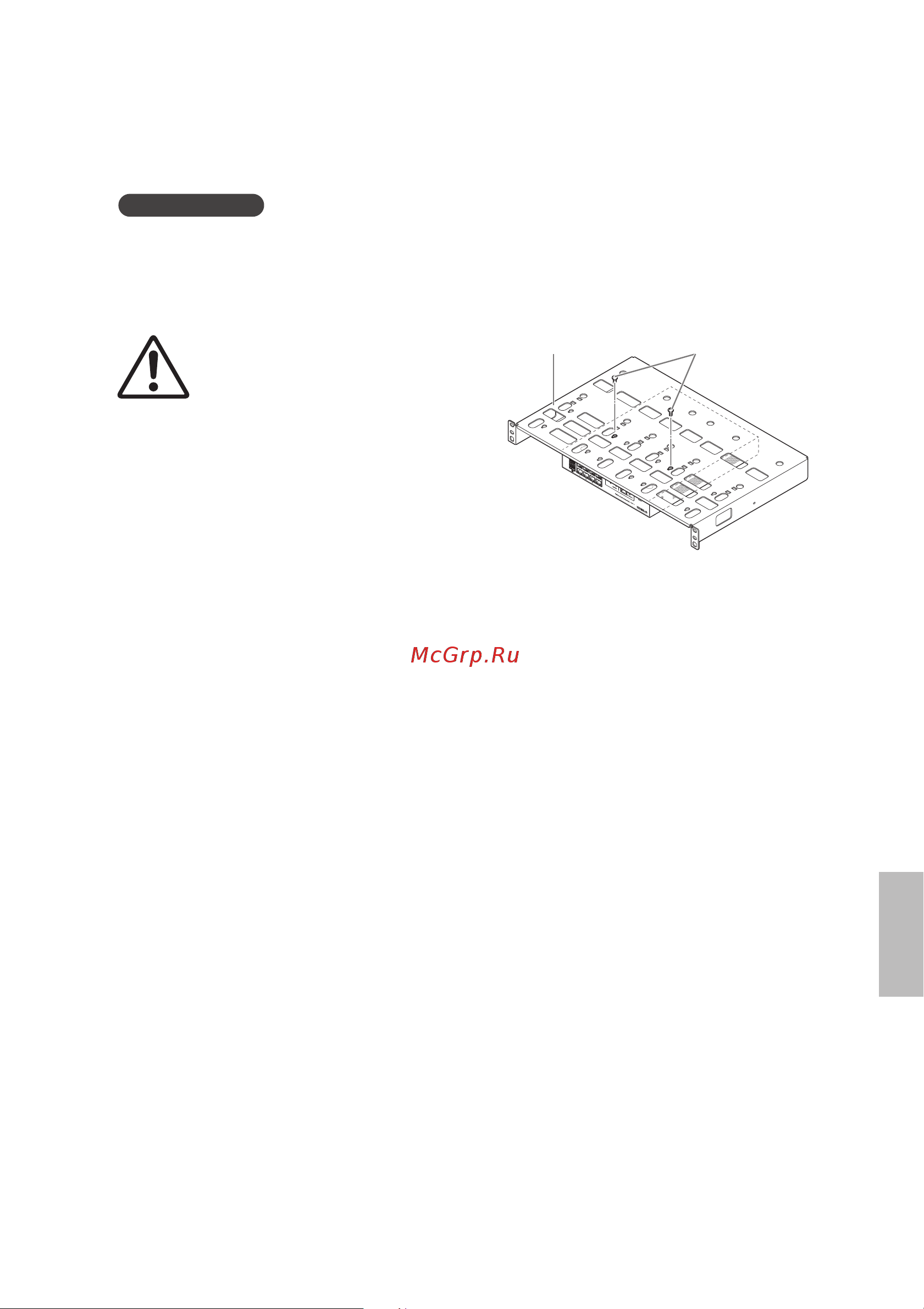

1. Прикрепление панели для установки в стойку
Используйте два винта (поставляются с комплектом для установки в стойку) для
крепления панели для установки в стойку к нижней панели устройства.
ПРЕДУПРЕЖДЕНИЕ
При прикреплении этого устройства
к продающемуся отдельно комплекту
RK-SWR для установки в стойку
необходимо использовать винты,
поставляемые в комплекте.
Если устройство упадет, это может
привести к травме, повреждению
оборудования, поражению
электрическим током или сбоям
в работе.
10
9
Панель для установки в стойку
Винты
Используйте крестовую отвертку
для надежной фиксации винтов.
