4.4. Подключение динамиков

● Для серии PC-D

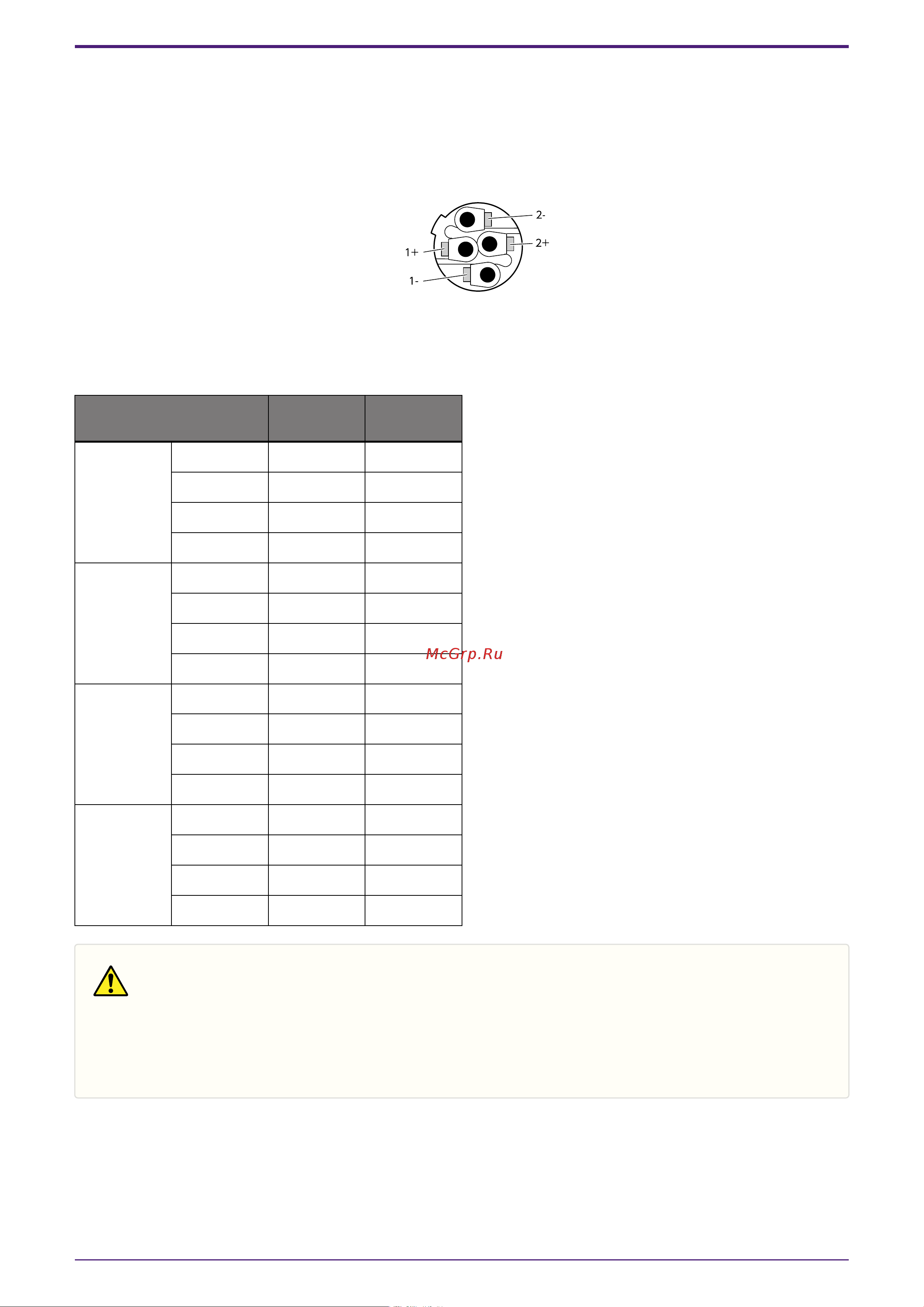

ВÊданном устройстве для подключения динамиков используются выходные разъемы Speakon (NL4).

Штекер NeutrikNL4

Выходы данного устройства можно соединить перемычкой по парным каналам.

Поскольку для использования вÊрежиме объединенных каналов неÊсуществует специальных выходов,

строго соблюдайте следующие схемы назначения контактов.

ОДИНОЧН

ЫЙ

СОЕДИНЕН

НЫЙ

NL4 A 1+ CH A+ CH A+

1- CH A- CH A-

2+ CH B+ -

2- CH B- -

NL4 B 1+ CH B+ -

1- CH B- -

2+ CH A+ CH A+

2- CH A- CH A-

NL4 C 1+ CH C+ CH C+

1- CH C- CH C-

2+ CH D+ -

2- CH D- -

NL4 D 1+ CH D+ -

1- CH D- -

2+ CH C+ CH C+

2- CH C- CH C-

ПРЕДУПРЕЖДЕНИЕ

• НеÊприкасайтесь кÊконтактам неиспользуемых каналов иÊнеÊдопускайте коротких

замыканий.

Высокое напряжение присутствует даже на неиспользуемых контактах.

4. Подключение

PC412-D PC412-DI PC406-D PC406-DI Руководство пользователя | 15
