Редактирование параметра сÊвозможностью регулирования
Поверните основной регулятор, чтобы изменить значение параметра. Изменение применяется
вÊрежиме реального времени.
5.2. Экран HOME (Главный экран)
При включении питания отображается главный экран.

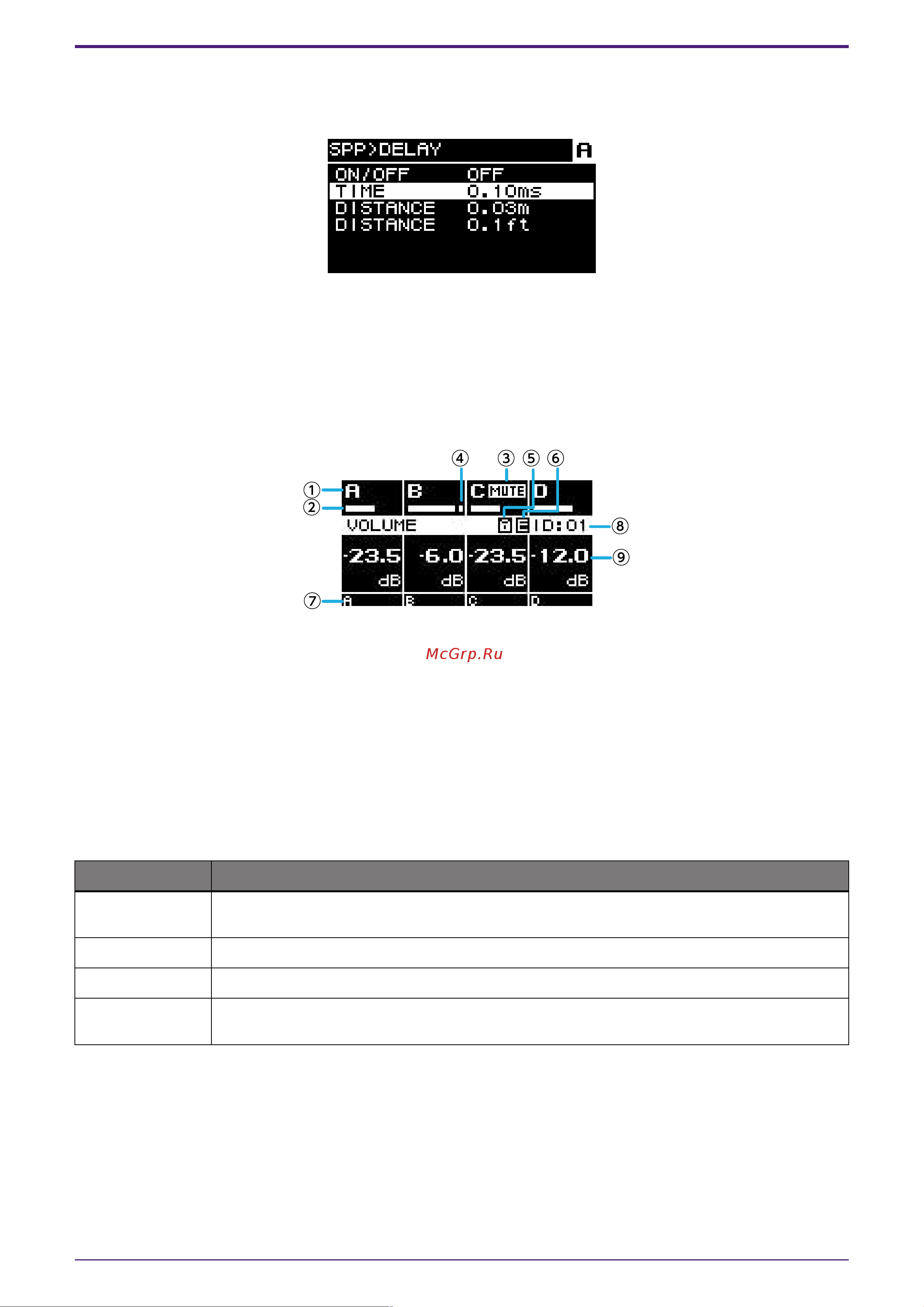

ВÊцентре главного экрана (область, обведенная красной рамкой) показаны важные параметры для
каждой базовой функции.
Выделенный канал означает, что он выбран вÊкачестве цели операции.
① Канал
② Индикатор
Показывает уровень сигнала каналов (входных или выходных), выбранных на экране HOME SCREEN
(Главный экран) раздела UTILITY (Служебный).
③ Индикатор приглушения
Индикатор горит, когда звук канала отключен. Информация иÊсостояние отображаются следующим
образом.
Индикация Состояние
MUTE
(Приглушение)
Для канала включено приглушение.
SOLO (Соло) Соответствующий канал приглушен функцией SOLO (Соло).
PROT (Защита) Соответствующий канал приглушен функцией защиты.
SLP (Спящий
режим)
Спящий режим активирован функцией AUTO SLEEP (Автоматический переход
вÊспящий режим) или CHANNEL SLEEP (Спящий режим канала).
④ Индикатор среза сигнала
Индикатор загорается при срезе сигнала.
⑤ Значок блокировки панели
Указывает на то, что блокировка панели включена.
⑥ Значок E
Когда вы загружаете предустановку, аÊзатем редактируете параметр, отображается значок E.
5. Работа сÊпанелью
22 | PC412-D PC412-DI PC406-D PC406-DI Руководство пользователя
