Yamaha CHR15 [6/18] Задняя часть

Органы управления и разъемы

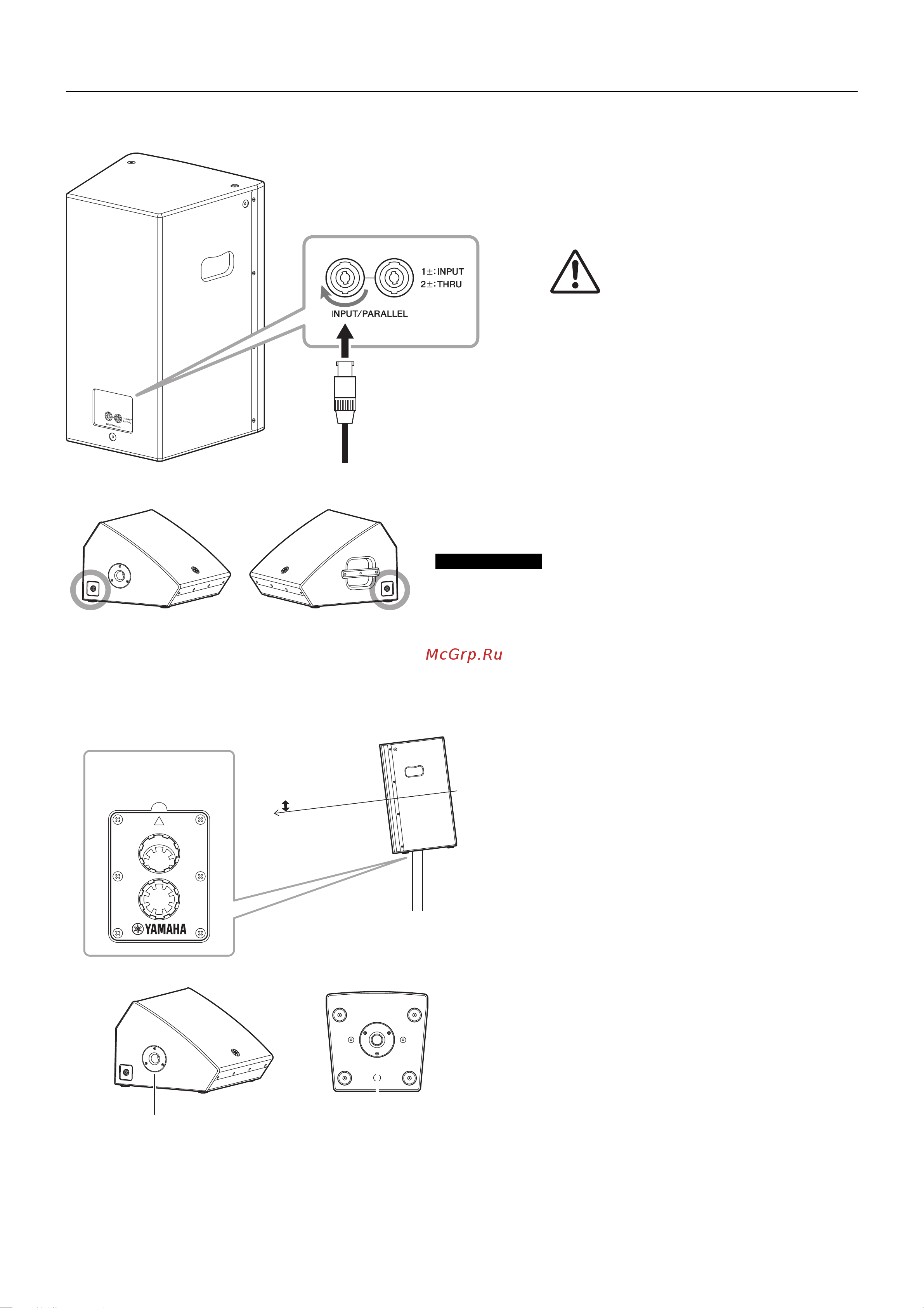

Задняя часть

Разъемы [INPUT/PARALLEL]

Это разъемы speakON (Neutrik NL4) для подключения

к усилителю мощности или активному микшеру с

помощью кабеля динамика. Для подключения разъ-

емов speakON используйте только штекеры Neutrik

NL4.

В НИМАНИЕ

Для подключения динамиков к разъемам

используйте только кабели динамиков.

Применение других типов кабелей

может привести к пожару.

Вилка speakON

Поверните, чтобы

зафиксировать

На CHR12M разъемы [INPUT/PARALLEL] есть с обеих

сторон.

ПРИМЕЧАНИЕ

Нижняя/боковая сторона

FRONT

7°

0°

CHR15

Гнездо для крепления с

возможностью наклона

Боковая сторона

CHR12M

Нижняя сторона

CHR10

Гнездо для крепления с возможностью наклона

(CHR15)

На нижней стороне CHR15 есть два гнезда для крепления.

Можно выбирать угол динамика, чтобы расположить его

горизонтально по отношению к полу или наклонять его к

полу на 7 градусов. Эти гнезда адаптируются под доступ-

ные в продаже подставки и опоры для динамиков диамет-

ром 35 мм.

Гнездо для крепления (CHR12M, CHR10)

В CHR12M есть гнездо для крепления на боковой стороне,

а в CHR10 — на нижней.

7°
