68
Примеры установки

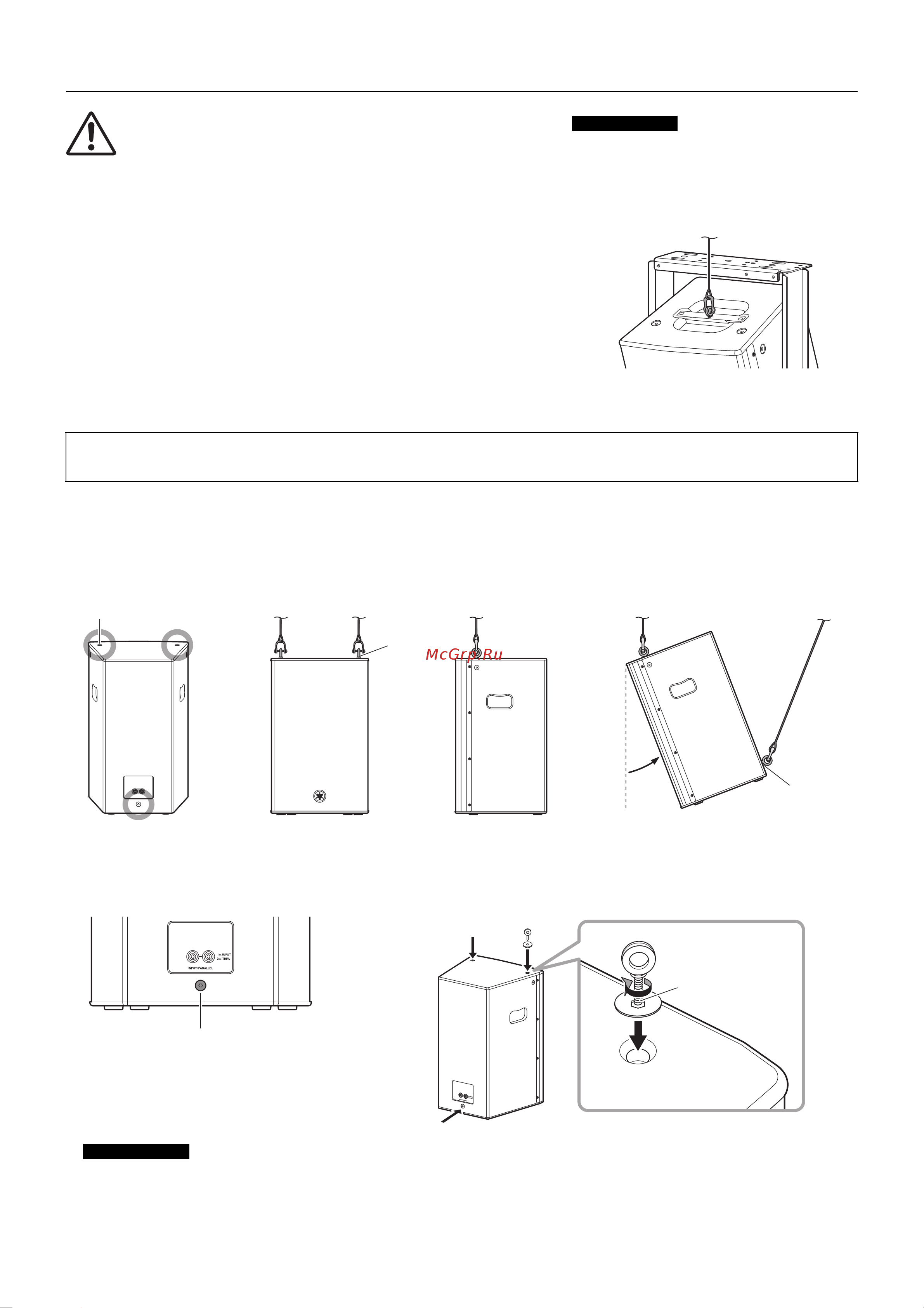

Установка в подвешенном состоянии с помощью винтов с ушком (только CHR15 и
CHR10)
Вставьте доступные в продаже длинные винты с ушком (длиной 30–50 мм) в отверстия с резьбой, расположенные сверху (два места) и
внизу сзади (одно место). Диаметр резьбы винта: M10. Имейте в виду, что для подвешивания устройства понадобятся две точки сверху.
Компания Yamaha не несет ответственности за ущерб или травмы, связанные с недостаточной прочностью
структуры опоры или неправильной установкой.
Отверстия с резьбой для винтов с ушком проходят через стенку корпуса. Если не используются винты с ушком, затяните винты с плоской шляпкой,
чтобы избежать утечки воздуха.
ВНИМАНИЕ
• Прежде чем выполнять работы по установке и монтажу, проконсуль-
тируйтесь со своим дистрибьютором Yamaha.
• Следует регулярно проводить тщательную проверку установки.
Некоторые фитинги по истечении продолжительного времени могут
разрушаться вследствие износа и/или коррозии.
• При выборе места для установки, подвесного троса и оборудования
для установки убедитесь в том, что они все достаточно прочные и
выдерживают вес динамика.
• Обязательно соблюдайте технику безопасности при использовании
проводов, чтобы не допустить падения динамика в случае непра-
вильной установки.
• При прикреплении провода к стене прикрепляйте его выше точки
присоединения провода на динамике, при этом провисание провода
должно быть как можно меньшим. Если провод слишком длинный и
динамик упадет, провод может разорваться в результате чрезмерно-
го натяжения.
• Обязательно используйте винты с ушком в соответствии со стандар-
тами и правилами техники безопасности, действующими в вашем
регионе.
Проволоку можно прикрепит ь к отверстиям с резьбой
для винтов с ушком и к отверстиям с резьбой для вин-
тов U-образного кронштейна (только CHR10), располо-
женным в центре ручки. Нижеприведенная
иллюстрация демонстрирует пример использования
U-образного кронштейна.
ПРИМЕЧАНИЕ
Винт с
ушком M10
Макс. 45°
Точка оття-
гивания
Отверстия с резьбой
Точка оттягивания
Точка оттягивания
(отверстие с резьбой M10)
Нижняя часть задней стенки
Закрепление винтов с ушком
Снимите винты с плоской шляпкой, затянутые во время заводской отгрузки,
а затем через шайбы вставьте винты с ушком.
Нанесите на винт
сушком клей для
резьбовых
соединений
ПРИМЕЧАНИЕ
