Yamaha CHR15 [7/18] Параллельное подключение динамиков

Подключение

Электропроводка

Обязательно подключите штекеры, как показано ниже.

 Штекер Neutrik speakON (NL4)

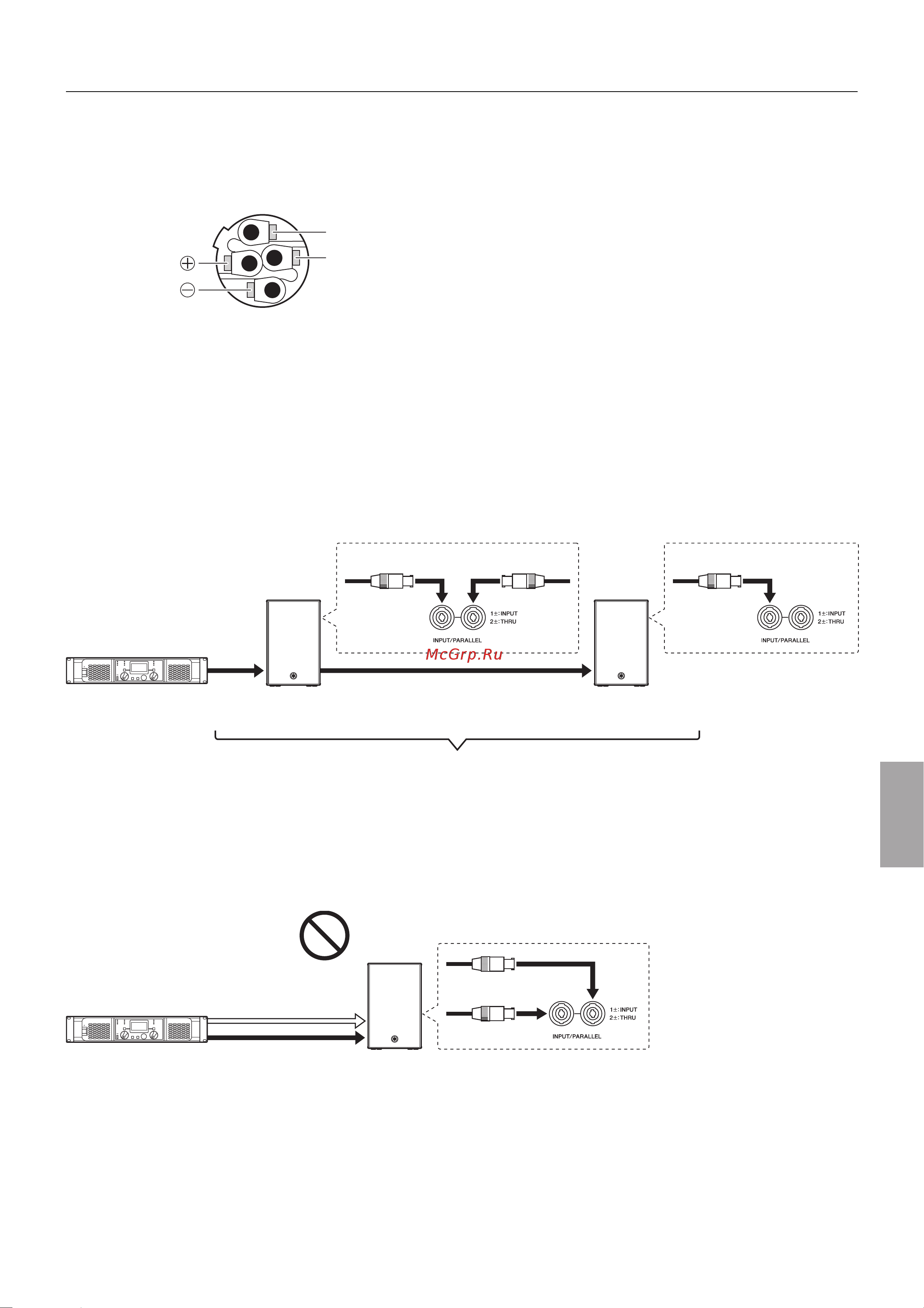

Параллельное подключение динамиков

Внутри разъемы [INPUT/PARALLEL] подключены параллельно. Первый CHR получает сигнал от усилителя (например, усилителя мощнос-

ти, активного микшера и т. д.) по одному из разъемов [INPUT/PARALLEL] и направляет сигнал ко второму CHR от остальных разъемов

[INPUT/PARALLEL].

При параллельном подключении устройств CHR обязательно проверяйте импеданс нагрузки, с которым может работать усилитель.

Номинальный импеданс одного CHR составляет 8 Ом, а общий импеданс двух параллельно подключенных CHR — 4 Ом. В таком случае

усилитель должен работать с импедансом нагрузки менее 4 Ом.

 Недопустимое подключение

Не подключайте входные сигналы от усилителя к обоим разъемам [INPUT/PARALLEL] одновременно. Это приведет к опасному короткому

замыканию.

1+ :

2– (неподключ.)

1– :

2+ (неподключ.)

Параллельное подключение (общий импеданс: 4 Ω)

От усилителя

Усилитель

Первый CHR

(импеданс: 8 Ω)

К следующему CHR

Второй CHR

(импеданс: 8 Ω)

Усилитель

Левый канал (L)

Правый канал (R)

CHR
