MG12XUK Руководство пользователя
12
Органы управления и функции

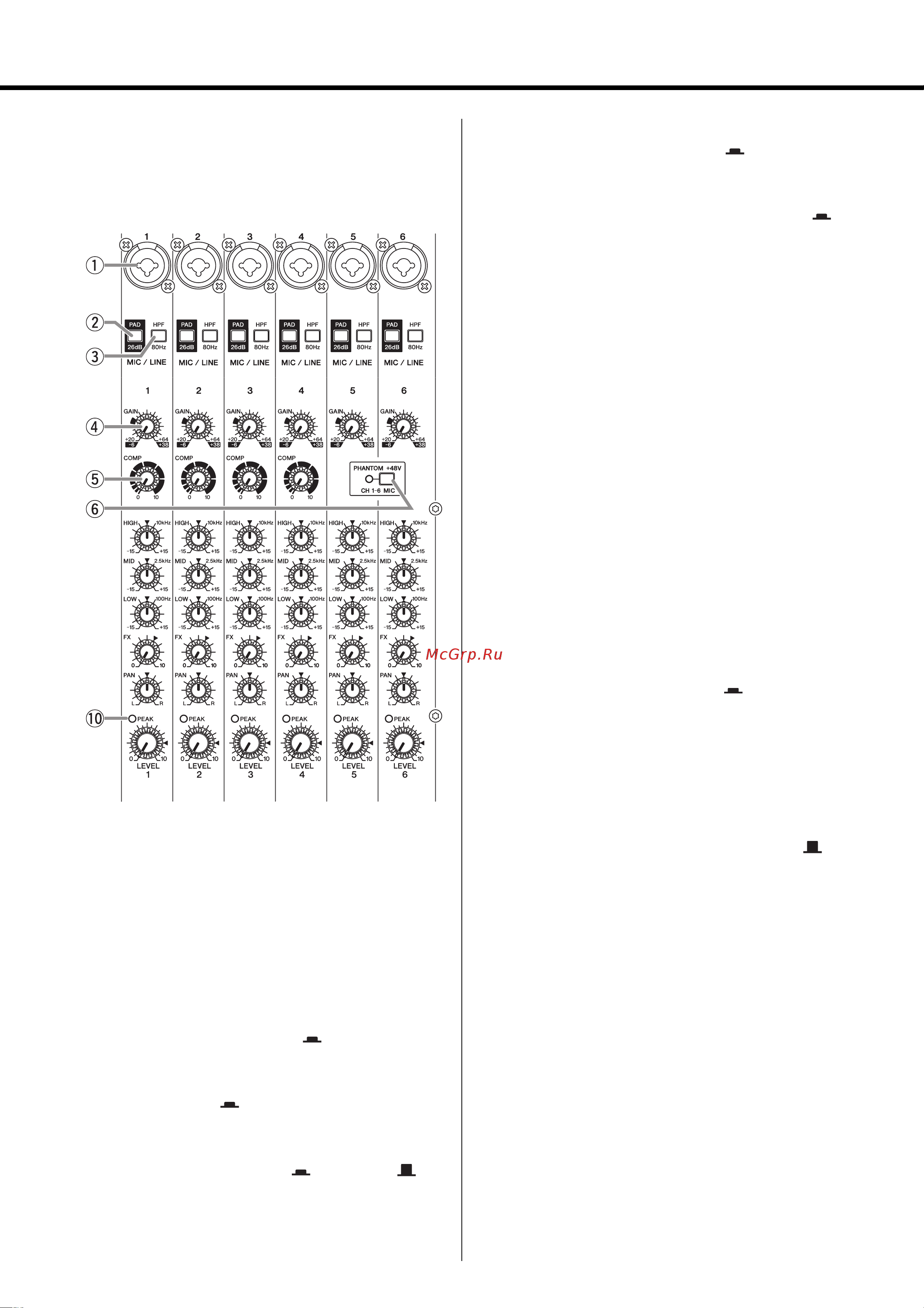

Верхняя панель
Секция каналов (вход: q–!4)
q Монофонические входные разъемы [MIC/LINE]
(каналы 1–6)
Предназначены для подключения микрофона, инстру-
мента или аудиоустройства (проигрывателя компакт-
дисков CD или другого) к пульту. Эти разъемы подде-
рживают штекеры типа XLR и JACK.
w Переключатели [PAD]
При включении переключателя ( ) будет ослаблен
входящий звуковой сигнал. Если звук искажается или
загорается светодиодный индикатор [PEAK] !0, включи-
те переключатель ( ).
ПРИМЕЧАНИЕ
Установите регулятор [LEVEL] в положение «0» (минимальное
значение), прежде чем включать ( ) и выключать ( )
переключатель [PAD]. В противном случае может возникнуть
шум.
e Переключатели [HPF] (фильтр верхних частот)
Если включить этот переключатель ( ), будет приме-
няться фильтр высоких частот, который ослабляет час-
тоты ниже 80 Гц. Когда вы говорите в микрофон,
возможно, следует включить этот переключатель ( ),
чтобы сократить уровень ненужных вибраций и шум от
ветра, захватываемый микрофоном.
r Регуляторы [GAIN]
Определяют основную громкость для каждого из кана-
лов 1–6. Отрегулируйте их таким образом, чтобы соот-
ветствующие светодиодные индикаторы [PEAK] !0
кратко мигали при пении или игре на самой высокой
громкости.
t Регуляторы [COMP]
Регулирует степень сжатия, применяемую к каналу. При
повороте регулятора вправо одновременно настраива-
ются значения порога, сжатия и выходного уровня.
• Порог: от +22 дБ отн. ур. до –8 дБ отн. ур.
• Сжатие: от 1:1 до 4:1
• Выходной уровень: от 0 дБ до +7 дБ
• Время атаки: прибл. 25 мс
• Время затухания: прибл. 300 мс
y Переключатель/светодиодный индикатор
[PHANTOM +48V]
Когда этот переключатель включен ( ), светодиодные
индикаторы указывают, что пульт подает фантомное
питание постоянного тока+ 48 В на штекеры типа XLR
монофонических входных разъемов [MIC/LINE] q. Вклю-
чайте этот переключатель при использовании конден-
саторного микрофона с фантомным питанием.
УВЕДОМЛЕНИЕ
Обязательно выключайте этот выключатель ( ),
если фантомное питание не требуется. Примите
нижеуказанные меры безопасности для предотвра-
щения шумовых помех и возможного повреждения
внешних устройств, а также самого устройства при
использовании этого переключателя.
• Обязательно оставляйте этот переключатель
выключенным при подключении микрофона или
другого устройства, которому не требуется пода-
ча фантомного питания на каналы 1–6.
• Не подключайте кабель к каналам 1–6 и не отсо-
единяйте его, когда этот переключатель включен.
• Прежде чем использовать этот переключатель,
поверните регуляторы [LEVEL] каналов 1–6 в
минимальное положение.
