Кондиционеры настенного типа. KSGC/KSRC
7
Сплит-системы

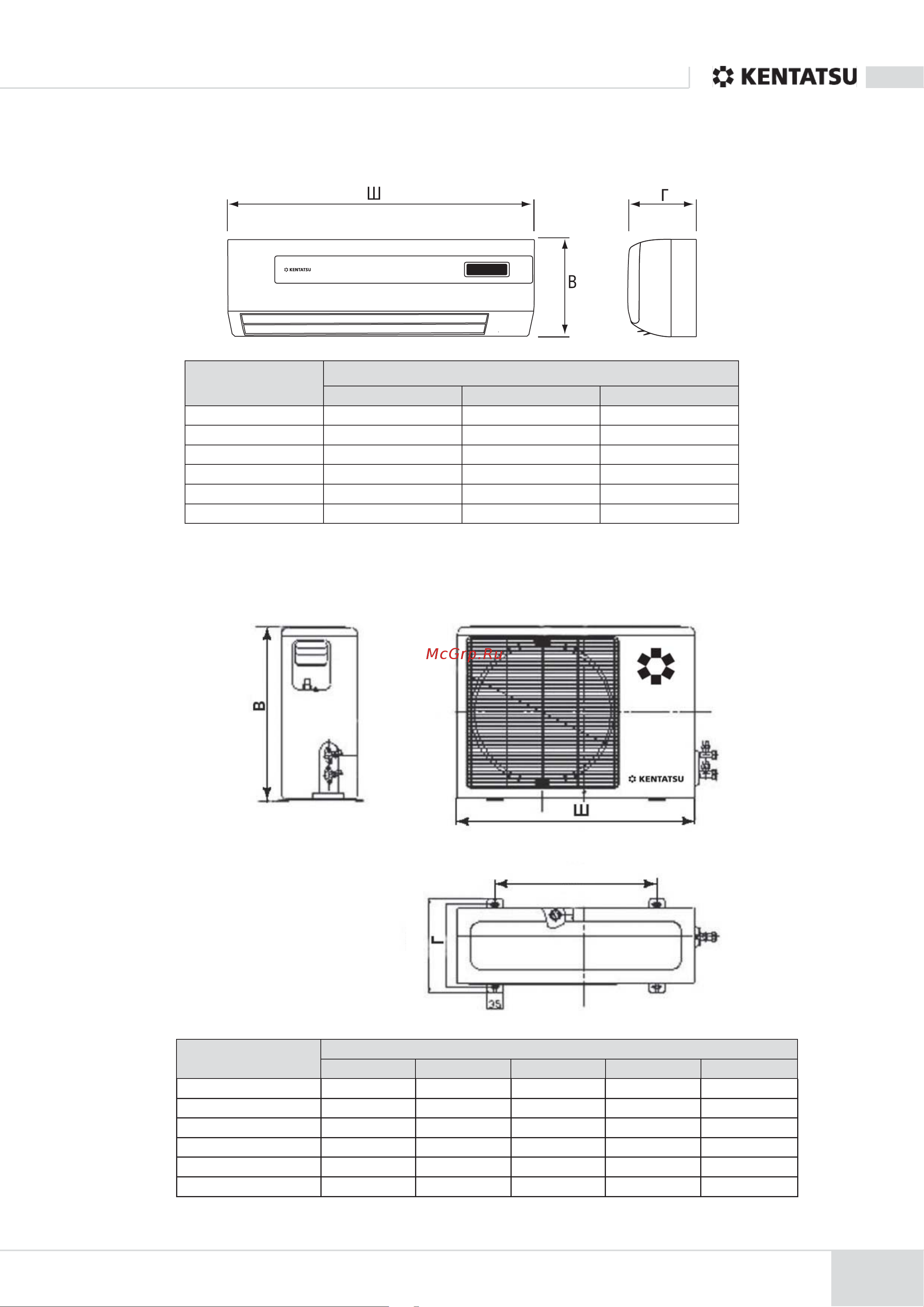

3. Габаритные и установочные размеры
3.1. Внутренние блоки KSGС21/26/35/53/61/70HFAN1
Индекс блока
Размеры (мм)
ШВ Г
21 710 250 189
26 710 250 189
35 790 275 190
53 940 275 198
61 1030 313 221
70 1030 313 221
3.2. Наружные блоки KSRС21/26/35/53/61/70HFAN1
L1
L2
Индекс модели
Размеры (мм)
ШВ ГL1L2
21 680 416 260 438 300
26 700 535 235 458 280
35 700 535 235 458 280
53 760 590 285 528 300
61 760 590 290 530 315
70 845 695 335 560 360
