Kentatsu KSRC35HFAN1 [17/42] Данные для монтажа

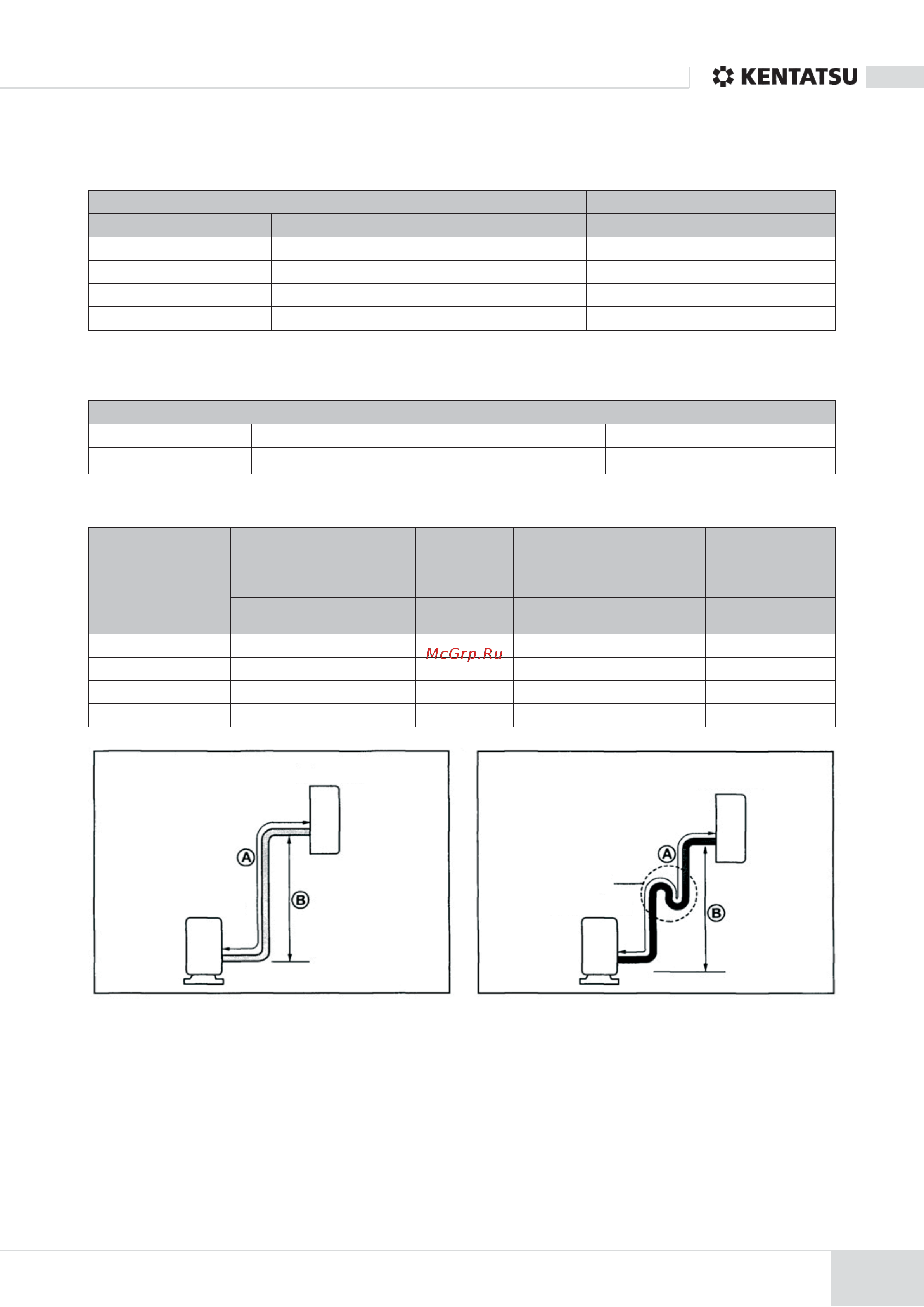

![Kentatsu KSRC35HFAN1 [17/42] Данные для монтажа](/views2/1830168/page17/bg11.png)
Кондиционеры настенного типа. KSGC/KSRC
17
Сплит-системы
8. Данные для монтажа
8.1. Таблица моментов затяжки при монтаже
Наружный диаметр Момент
мм дюймы кг·м
6,35 1/4 1,8
9,52 3/8 4,2
12,7 1/2 5,5
16,0 5/8 6,6
8.2. Подключение кабелей
Кабель питания выбирается в соответствии с приведенной ниже таблицей.
Категория кабеля
Блок
KSGC/KSRC21,26 KSGC/KSRC35 KSGC/KSRC53,61,70
Сечение, мм
2
1,0 1,5 2,5
8.3. Длина трубопровода и высота подъема
Модель
Диаметр трубопровода
Стандартная
длина
Макс.
высота
подъема
Максимальная
протяженность
Дополнительный
хладагент
Сторона газа
Сторона
жидкости
м B (м) A (м) (г/м)
KSGC/KSRC21,26,35HF 3/8” (9,52 мм) 1/4” (6,35 мм) 5 8 20 20
KSGC/KSRC35HF 1/2” (12,7 мм) 1/4” (6,35 мм) 5 8 20 20
KSGC/KSRC53HF
1/2” (12,7 мм) 1/4” (6,35 мм) 5 10 25 20
KSGC/KSRC61,70HF
5/8’’ (16 мм) 3/8’’ (9,52 мм) 5 10 25 40
Наружный блок
Внутренний блок
При длине более 5 м.
Масляная ловушка
Наружный блок
Внутренний блок
Внимание:
Значения мощности приведены для стандартной длины, а значения максимально допустимой длины
определяются соображениями безопасности. Масляные ловушки должны располагаться через каждые 5-7
метров.
