Кондиционеры настенного типа. KSGC/KSRC
18
Сплит-системы
8.4. Удаление воздуха из трубопроводов и внутреннего блока
Необходимые инструменты и приборы:
Шестигранный гаечный ключ, разводной гаечный колюч, набор динамометрических ключей для затяжки
соединений и детектор утечки газа.
Замечание:
Воздух из внутреннего блока и трубопроводов обязательно нужно удалить. Если воздух останется в трубо-
проводах холодильного контура, он будет мешать работе компрессора, способствовать снижению холодо-
производительности и, в итоге, может привести к повреждению блока.
Надежно затягивайте динамометрическим ключом крышку сервисного отверстия (после его использова-
ния), чтобы исключить возможность утечки газа из холодильного контура.

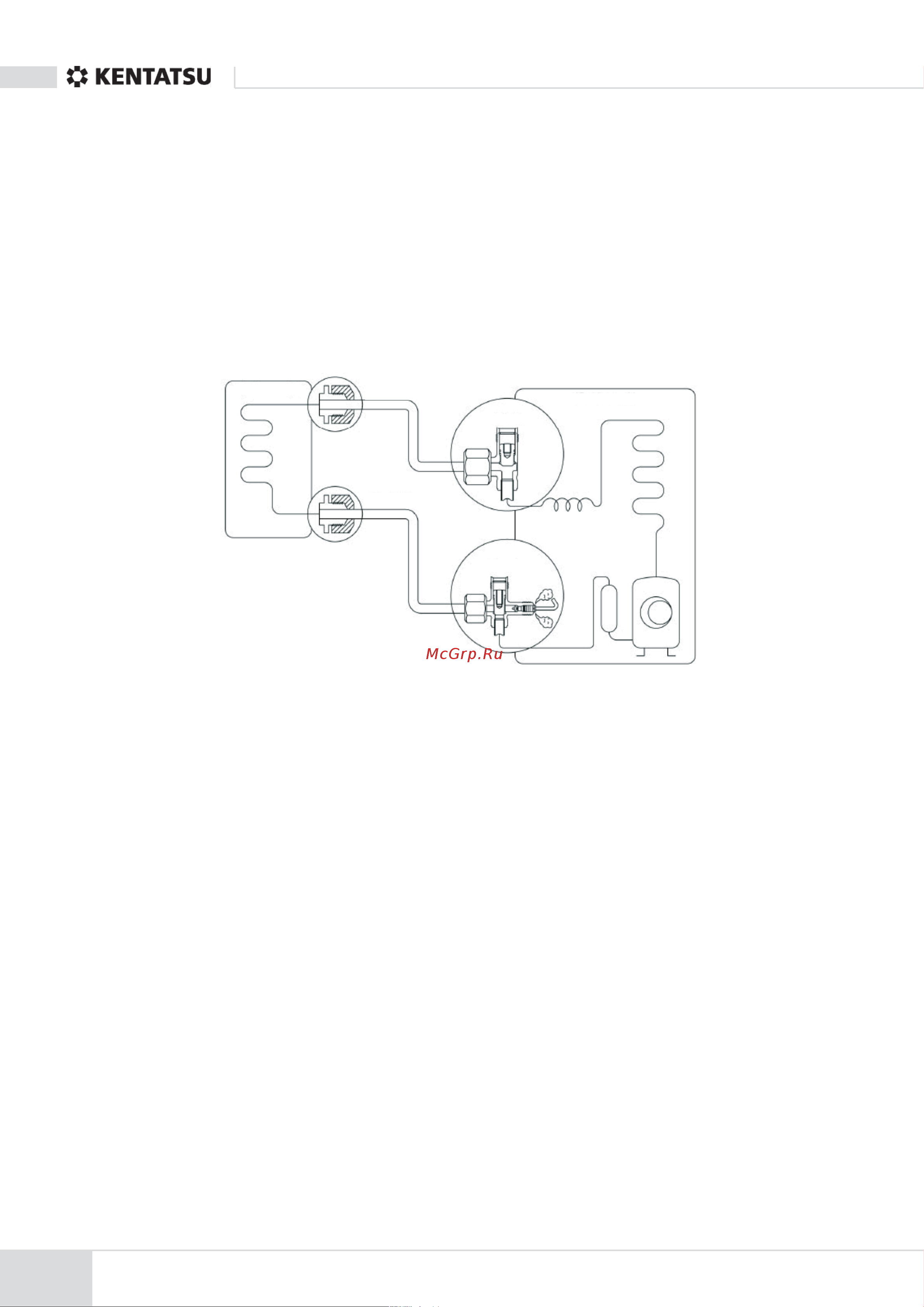

Порядок выполнения процедуры:
(Сторона жидкости)
(Внутренний блок)
(Сторона газа)
Двухходовой
клапан
ОТКРЫТ
Трехходовой
клапан
Закрыт
(Наружный блок)
1. Проверьте еще раз надежность трубных соединений.
2. Откройте двухходовой клапан, повернув его шпиндель примерно на 90% против часовой стрелки, подо-
ждите 10 секунд и закройте клапан.
Для поворота шпинделя используйте шестигранный гаечный ключ.
3. Проверьте наличие утечки газа.
Проверьте герметичность конусного штуцера.
4. Выпустите воздух из системы.
5. Откройте двухходовой клапан и снимите крышку сервисного отверстия трехходового клапана.
6. Шестигранным ключом нажмите на стержень клапана, выпустите воздух в течение 3-х секунд, затем по-
дождите одну минуту.
7. Динамометрическим ключом с установленным моментом 1,8 кг·м (18 Н·м) затяните крышку сервисного
отверстия.
8. Установите трехходовой клапан в открытое положение.
9. Установите на обоих клапанах гайки штоков.
10. Проверьте наличие утечки газа.
11. В этот раз особое внимание обратите на утечки в области гаек штоков обоих клапанов и сервисного от-
верстия.
Внимание:
При обнаружении утечки на этапе (3) выполните следующие действия.
Если после подтяжки соединений утечка прекращается, продолжайте процедуру с этапа (4).
Если после подтяжки соединений утечка не прекращается, определите местоположение и устраните течь,
выпустите весь газ через сервисное отверстие, затем заново заполните систему необходимым количеством
газа из газового баллона.
