Кондиционеры настенного типа. KSGC/KSRC
23
Сплит-системы

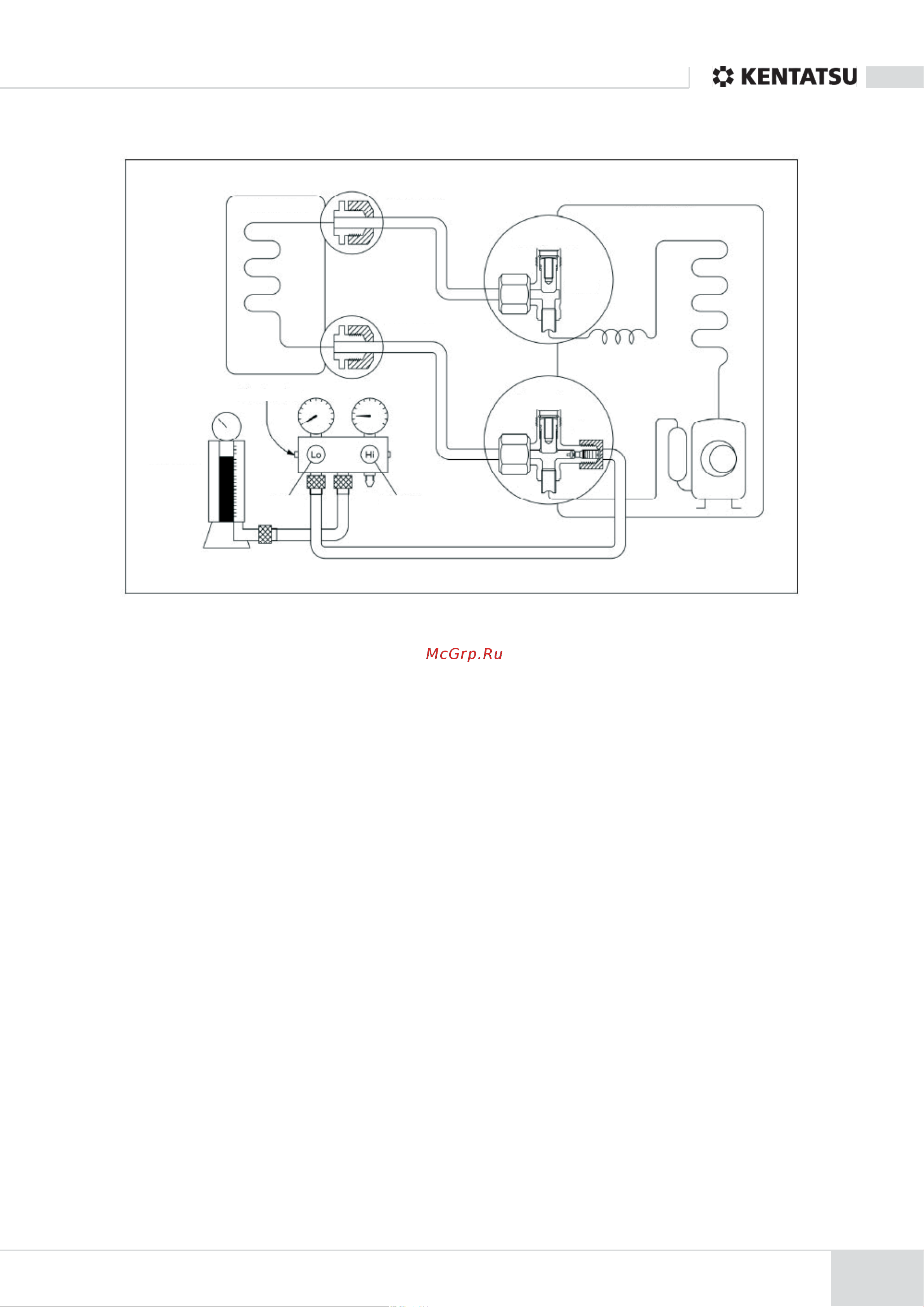

8.9. Зарядка хладагента
(Внутренний блок)
(Сторона жидкости)
(Сторона газа)
Двухходовой
клапан
(Наружный блок)
Трех ходовой
клапан
Открыт
Открыт
Открыт
Зарядный
баллон
Обратный клапан
Закрыт
Порядок выполнения процедуры:
1. Подсоедините зарядный шланг к зарядному баллону.
Подключите зарядный шланг, отсоединенный от вакуумного насоса, к клапану в нижней части баллона.
2. Выпустите воздух из шланга.
Для выпуска воздуха откройте клапан в нижней части баллона и нажмите на обратный клапан зарядного
блока (остерегайтесь выброса жидкого хладагента).
3. Откройте клапаны (стороны низкого давления) на зарядном блоке и заполните систему жидким хлада-
гентом.
Если систему нельзя заполнить необходимым количеством хладагента сразу, заправку можно произво-
дить постепенно небольшими порциями (примерно 150 г за один раз) при работающем в режиме охлаж-
дения кондиционере. Если одной порции оказалось недостаточно, подождите 1 минуту и снова повтори-
те процедуру (с использованием выпуска воздуха).
4. Быстро отсоедините зарядный шланг от сервисного отверстия трехходового клапана.
Неполное отсоединение позволит хладагенту выходить из системы.
Если система заполнялась жидким хладагентом при работающем кондиционере, выключите его, прежде
чем отсоединять шланг.
5. Затяните гайки штоков клапанов и крышку сервисного отверстия.
Затяжку крышки сервисного отверстия осуществляйте динамометрическим ключом с установленным
моментом 1,8 кг·м (18 Н·м).
После затяжки проверьте систему на наличие утечки газа.
