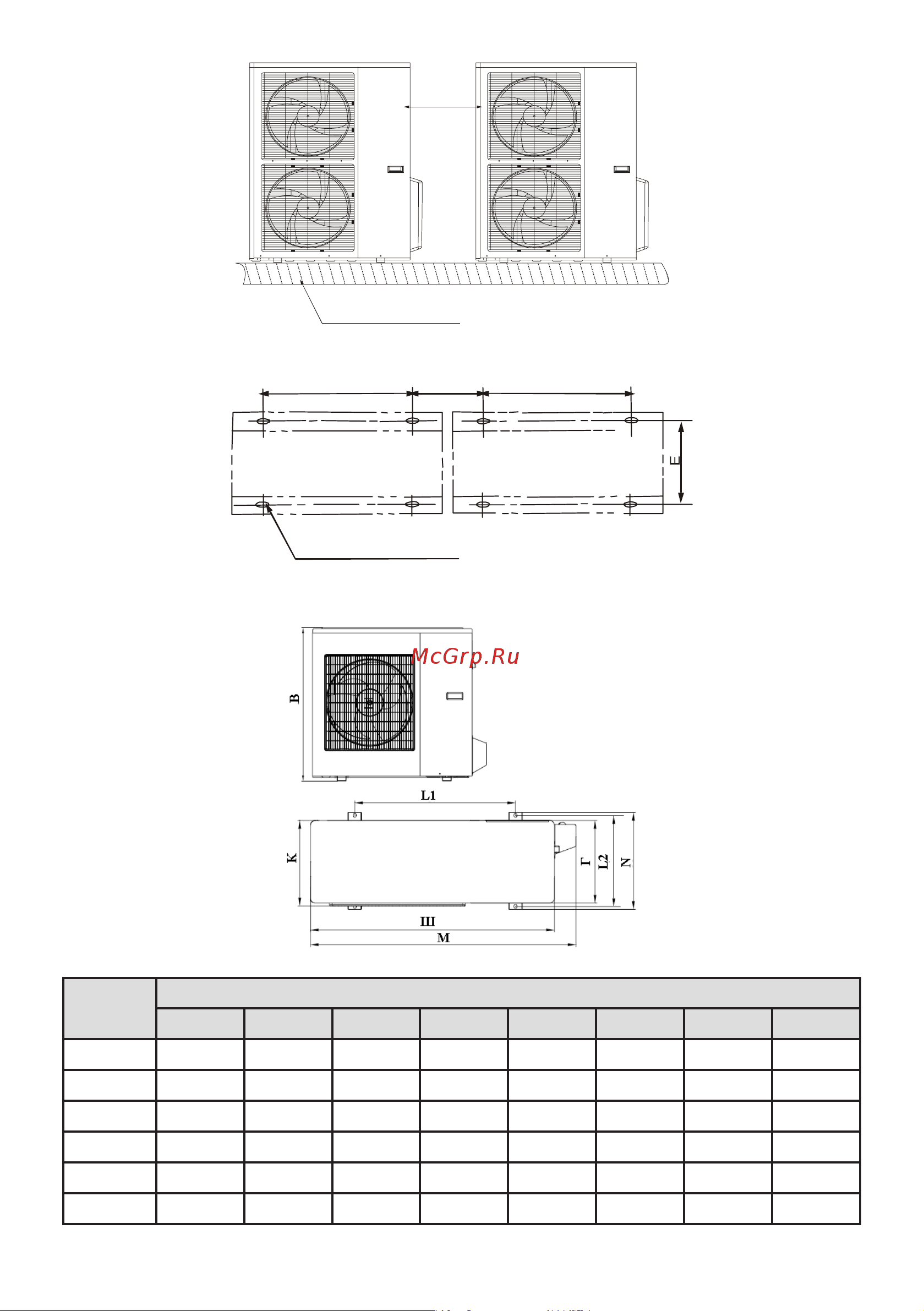

> 600 мм
M10 Болт
4 шт. на 1 блок
D
1
0
0
0
D
12X20 овальное отверстие
Индекс
блока
Размеры (мм)
Ш В Г L1 L2 K M N
35 780 547 241 548 266 250 838 300
53 842 695 312 560 335 324 915 360
70 895 862 302 590 333 313 975 355
105 990 966 340 624 366 354 1075 396
140 990 966 340 624 366 354 1075 396
176 940 1245 340 600 376 360 1020 400
