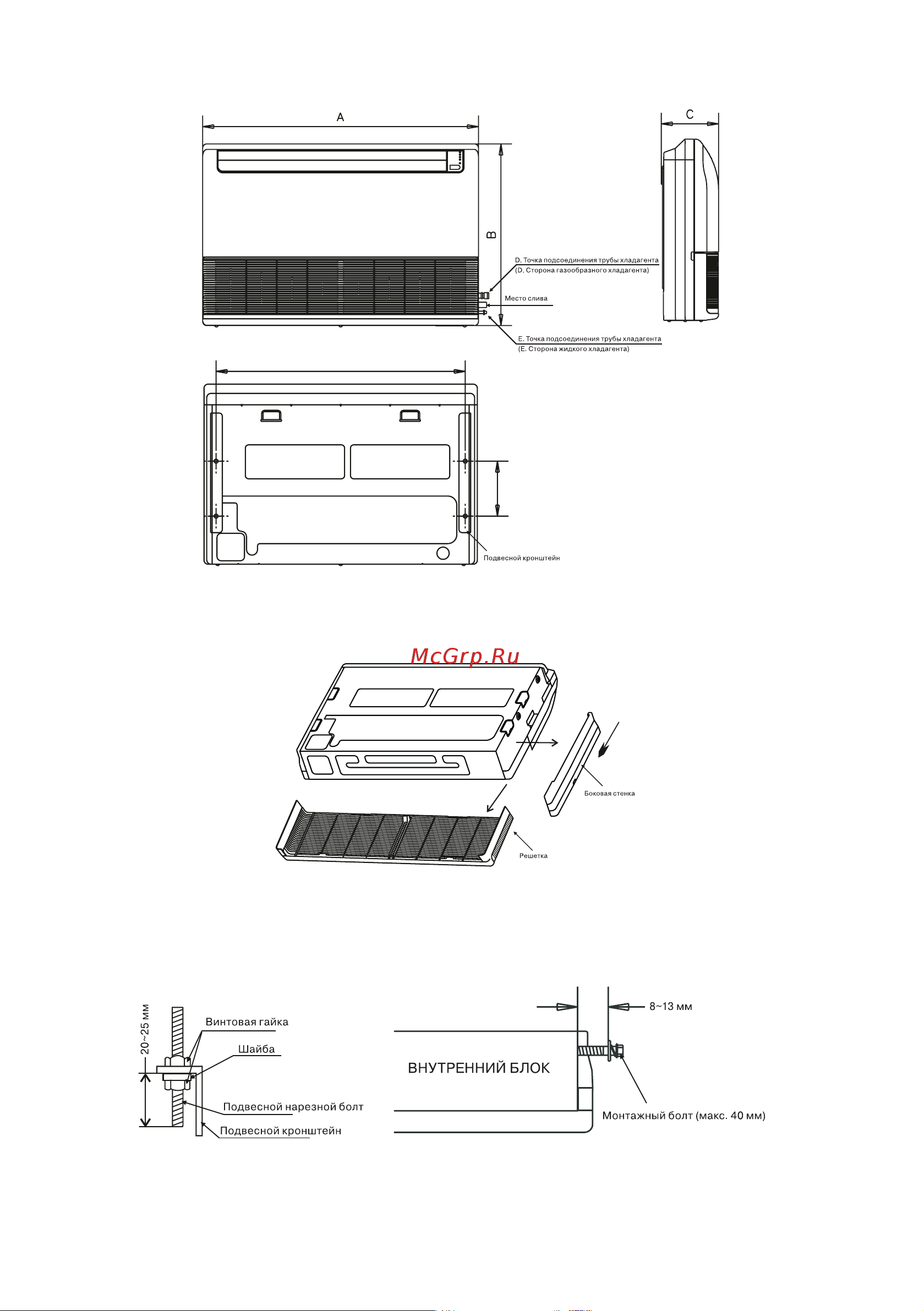

Kentatsu KSHV176HFDN3 [7/20] Снимите боковую панель и решетку

Подпотолочный монтаж (горизонтальный)

1. Снимите боковую панель и решетку

2. Прикрепите подвесной кронштейн к потолку с помощью подвесных болтов. Установите монтажные болты

(М12х18) на внутреннем блоке.

Рис. 7а Рис. 7б

Рис. 5

Рис. 6
