Kentatsu KSHV176HFDN3 [6/20] Монтаж внутреннего блока

• Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и технического

обслуживания.

• Потолок, на который монтируется внутренний блок, должен быть горизонтальным и достаточно проч-

ным, чтобы выдерживать вес блока.

• Не должно быть препятствий входу и выходу воздуха из кондиционера.

• Выходящий из кондиционера воздух должен равномерно распределяться по помещению.

• Доступ к месту подключения труб холодильного контура и дренажа должен быть легким и удобным.

• Кондиционер не должен находиться рядом с источниками тепла, нагревательными приборами.

4. МОНТАЖ ВНУТРЕННЕГО БЛОКА

На рисунках показано расстояние между крепящими внутренний блок болтами (М10). Размещайте их •

точно по схеме.

Способ крепления к потолку зависит от конструкции и материала потолка. Потолок должен быть ровным •

и горизонтальным. Создаваемая кондиционером вибрация может вызвать необходимость укрепления по-

толочных балок.

Подключение трубопровода хладагента и воздуховода выполняется после окончания установки внутрен-•

него блока канального кондиционера. При выборе места установки учитывайте направление труб холо-

дильного контура, дренажного шланга, проводов, соединяющих внутренний блок с линией питания и на-

ружным блоком.

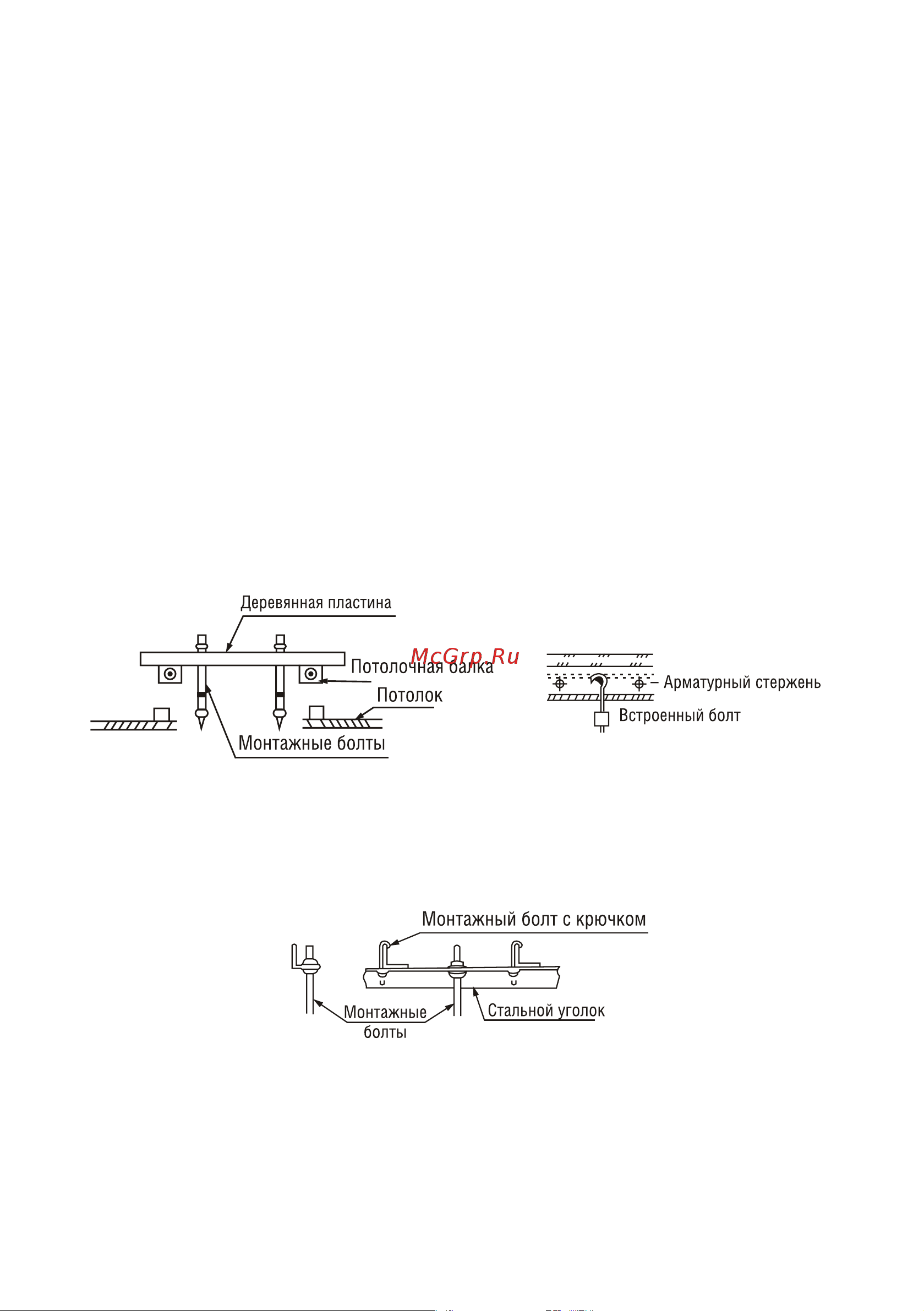

Деревянная конструкция

Закрепите поперек балок деревянный ква-

драт, затем вставьте в него болты (рис. 2)

Бетонная плита

Просверлите в плите отверстия, установите

в них дюбели и вверните монтажные болты

(рис. 3)

Рис. 2 Рис. 3

Стальная конструкция

Установите конструкцию из стального уголка

прикрепите к ней внутренний блок кондиционера (рис. 4)

Рис. 4
