Kentatsu KSHV176HFDN3 [5/20] Наименование частей кондиционера

Примечание: 1. Комплект поставки для конкретных моделей может иметь некоторые отличия.

2. Трубопровод хладагента приобретается на местном рынке, а его длина и диаметр подбирают -

ся в соответствии с производительностью кондиционера и конкретным размещением блоков

при монтаже.

Комплект фактически поставляемого оборудования может несколько отличаться от приведенного выше.

Внимательно проверьте наличие всех составляющих при покупке кондиционера. Руководство пользова-

теля должно быть на русском языке.

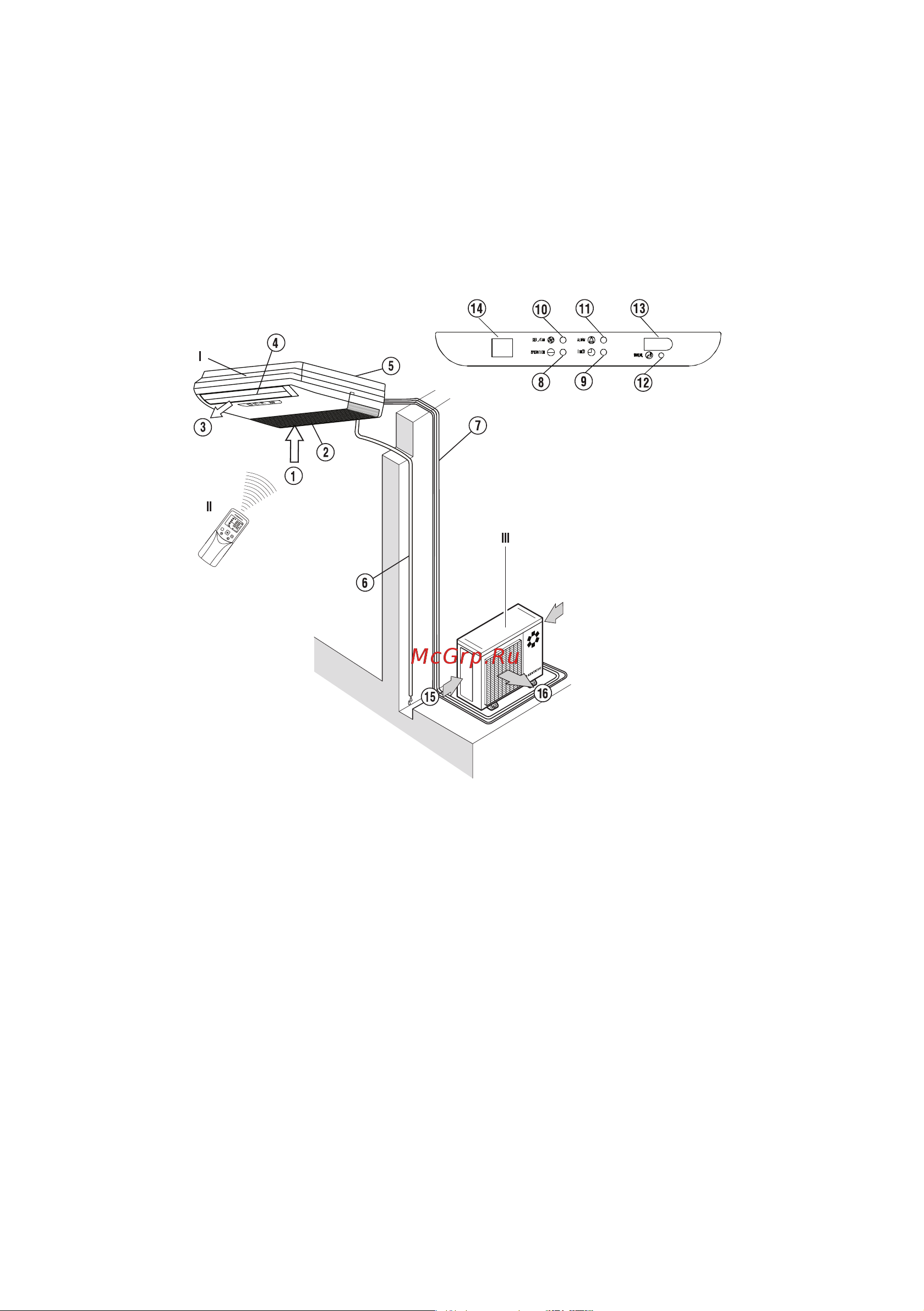

3. НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА

MODE

AUTO

TEMP

SET

CLOCK

SET

AN SPEED

COOL

DRY

FAN

SPEED

I – Внутренний блок

1. Вход воздуха

2. Воздухозаборная решетка с фильтром

3. Выход воздуха

4. Жалюзи и заслонки

5. Монтажная поверхность

6. Дренажный шланг

7. Соединительный трубопровод хладагента

8. Индикация рабочего режима кондиционера

9. Индикация режима работы по таймеру

10. Индикация режима оттайки/вентилятор

11. Индикатор неисправности

12. Кнопка ВКЛ/ВЫКЛ

13. Приемник сигнала с пульта управления

14. Дисплей температуры

II – Пульт управления

III – Наружный блок

15. Забор атмосферного воздуха

16. Выброс воздуха

ПРИМЕЧАНИЕ:

На рис.8 схематично изображен кондиционер для пояснения проводимых с ним работ. Его реальный внеш-•

ний вид может незначительно отличаться.

Медные трубки холодильного контура должны быть теплоизолированы.•

Рис.1
