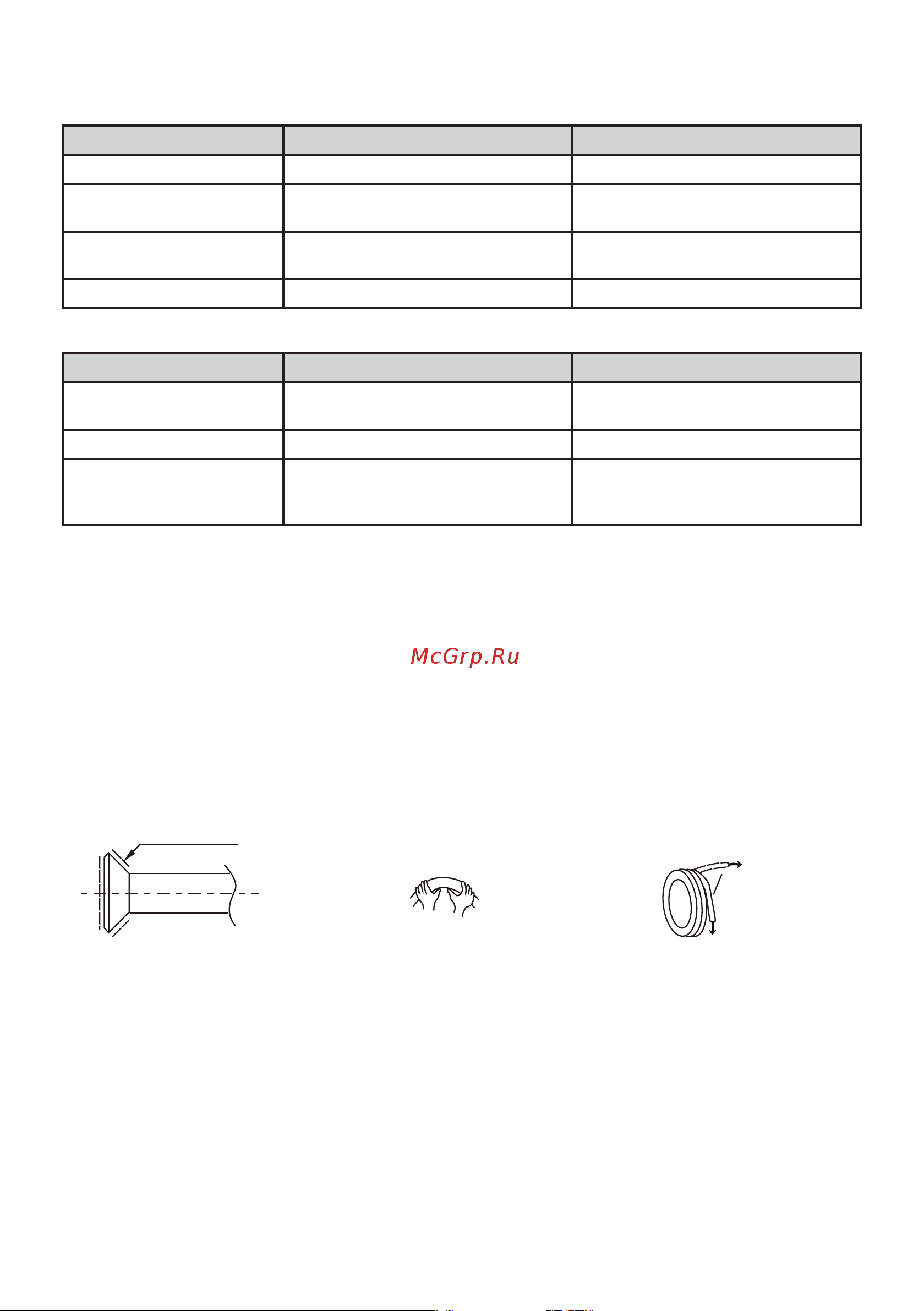

6. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА
Максимальная длина трубопроводов
Модель Максимальная длина (м) Максимальный перепад высот (м)
KSHV35HFDN1/KSUN35HFDN1 15 8
KSHV53HFDN1/KSUN53HFDN1
KSHV70HFDN1/KSUN70HFDN1
20 10
KSHV105HFDN3/KSUN105HFDN3
KSHV140HFDN3/KSUN140HFDN3
25 10
KSHV176HFDN3/KSUN176HFDN3 30 15
Размер трубопроводов
Модель Максимальная длина (м) Максимальный перепад высот (м)
KSHV35HFDN1/KSUN35HFDN1
KSHV53HFDN1/KSUN53HFDN1
6,35 12,7
KSHV70HFDN1/KSUN70HFDN1 9,53 15,9
KSHV105HFDN3/KSUN105HFDN3
KSHV140HFDN3/KSUN140HFDN3
KSHV176HFDN3/KSUN176HFDN3
12,7 19,0
ВНИМАНИЕ!
Не допускайте попадание во время монтажа внутрь труб воздуха, пыли и других загрязнений.•
Не начинайте подключение трубопровода , пока внутренний и наружный блоки не установлены и не за-•
креплены на местах.
Число изгибов трубопровода не более 10.•
ПОСЛЕДОВАТЕЛЬНОСТЬ СОЕДИНЕНИЯ ТРУБ
1. Рассчитайте требуемую длину труб и подготовьте их.
1) Подключайте трубы сначала к внутреннему блоку, а затем к наружному.
Согните трубы в нужном направлении. Не повредите их.•
Поверхность раструба и накидной гайки смажьте маслом и поверните гайку на 3–4 оборота руками, перед •
тем, как затягивать гайку ключом (рис. 11).
Используйте два гаечных ключа одновременно, когда соединяете или разъединяете трубы.
смажьте маслом
согните трубу
пальцами
Миним. радиус 100 мм
выпрямите
конец
Рис. 11 Рис. 12 Рис. 13
2) Запорный вентиль наружного блока должен быть полностью закрыт (в исходном положении). Для подклю-
чения труб отверните гайки запорного вентиля и подключайте трубы по возможности быстрее (в течение
5 мин.). Если гайки клапана откручены или ослаблены долгое время, то пыль, влага и другие загрязнения
могут попасть в трубопровод хладагента. Перед заправкой хладагента необходимо полностью удалить воз-
дух и влагу из холодильного контура используя вакуумный насос.
Правила сгибания труб
Угол изгиба не должен превышать 90•
о
.
Желательно, чтобы изгиб находился на середине отрезка трубы. Радиус изгиба должен быть не менее •
100 мм (рис. 12).
Не сгибайте трубу более 3 раз.•
