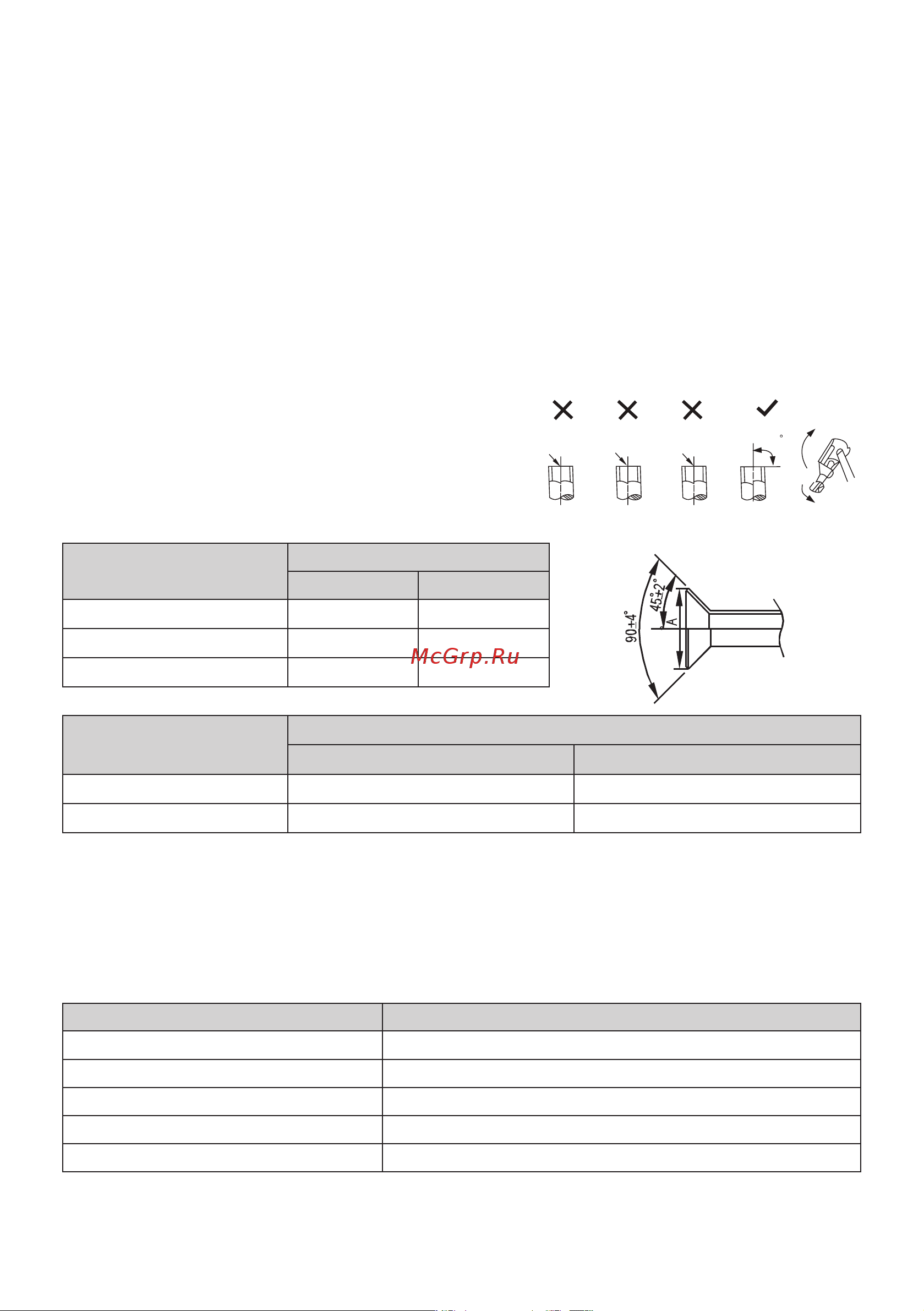

12
Сгибание труб с тонкими стенками (диаметром 9,53 мм)
Вырежьте углубление в изоляции трубы на месте изгиба.•
Согните трубу, и изолируйте лентой место изгиба.•
Чтобы труба не деформировалась, выбирайте максимально возможный радиус изгиба.•
Для сгибания труб с малым радиусом используйте трубогиб.•
2. Установите трубы
Просверлите в стене отверстие. •
Свяжите трубы и электрические кабели вместе изолентой, не допускайте попадания в пучок труб воздуха, •
иначе на их поверхности будет конденсироваться вода.
Пропустите связанный пучок труб сквозь отверстие в стене. Действуйте аккуратно, чтобы не повредить трубы.•
3. Подсоедините трубы к блокам
4. Откройте штоки запорных вентилей, чтобы хладагент мог перетекать по холодильному контуру.
5. С помощью течеискателя или мыльного раствора проверьте, нет ли утечек хладагента из системы.
6. Места соединений труб с внутренним блоком закройте звуко- и теплоизолирущим материалом, затем
обмотайте лентой.
Развальцовка
Основная причина утечки хладагента из фреонового трубо-
провода кондиционера – некачественная развальцовка труб.
Выполняйте развальцовку, как описано ниже:
1. Отрежьте трубу трубогибом
2. Плотно закрепите медную трубку в зажиме и развальцуйте.
Размер зажима зависит от диаметра трубы (см. таблицу).
Наружный
диаметр, мм
А (мм)
Максимум Минимум
6,35 8.7 8.3
9,53 12.4 12.0
12,7 15.8 15.4
Наружный
диаметр, мм
А (мм)
Максимум Минимум
15,9 19.0 18.6
19,1 23.3 22.9
Закрепление соединений
Соедините трубы, для чего сначала закрутите накидную гайку пальцами, затем затяните ее гаечным ключом и
ключом с регулируемым крутящим моментом.
ВНИМАНИЕ!
Слишком большой крутящий момент может повредить гайку, а слишком маленький – привести к неплотному
соединению и утечке хладагента. Допустимые значения крутящего момента приведены в таблице.
Наружный диаметр, мм Крутящий момент, H х см (кг х м)
6,35 1420-1720 (144–176)
9,53 3270-3990 (333–407)
12,7 4950–6030 (504–616)
15,9 6180–7540 (630–770)
19,1 9720–11860 (990–1210)
Вакуумирование контура хладагента
1. Снимите крышку с сервисного порта запорного вентиля низкого давления А и подключите зарядный шланг
90 C
под
наклоном
Неровная
поверхность
Заусенец
Рис. 14
