Eltex MES2408CP [164/169] Приложение а консольный кабель
![Eltex MES3708P [164/169] Приложение а консольный кабель](/views2/1832083/page164/bga4.png)
164 Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P

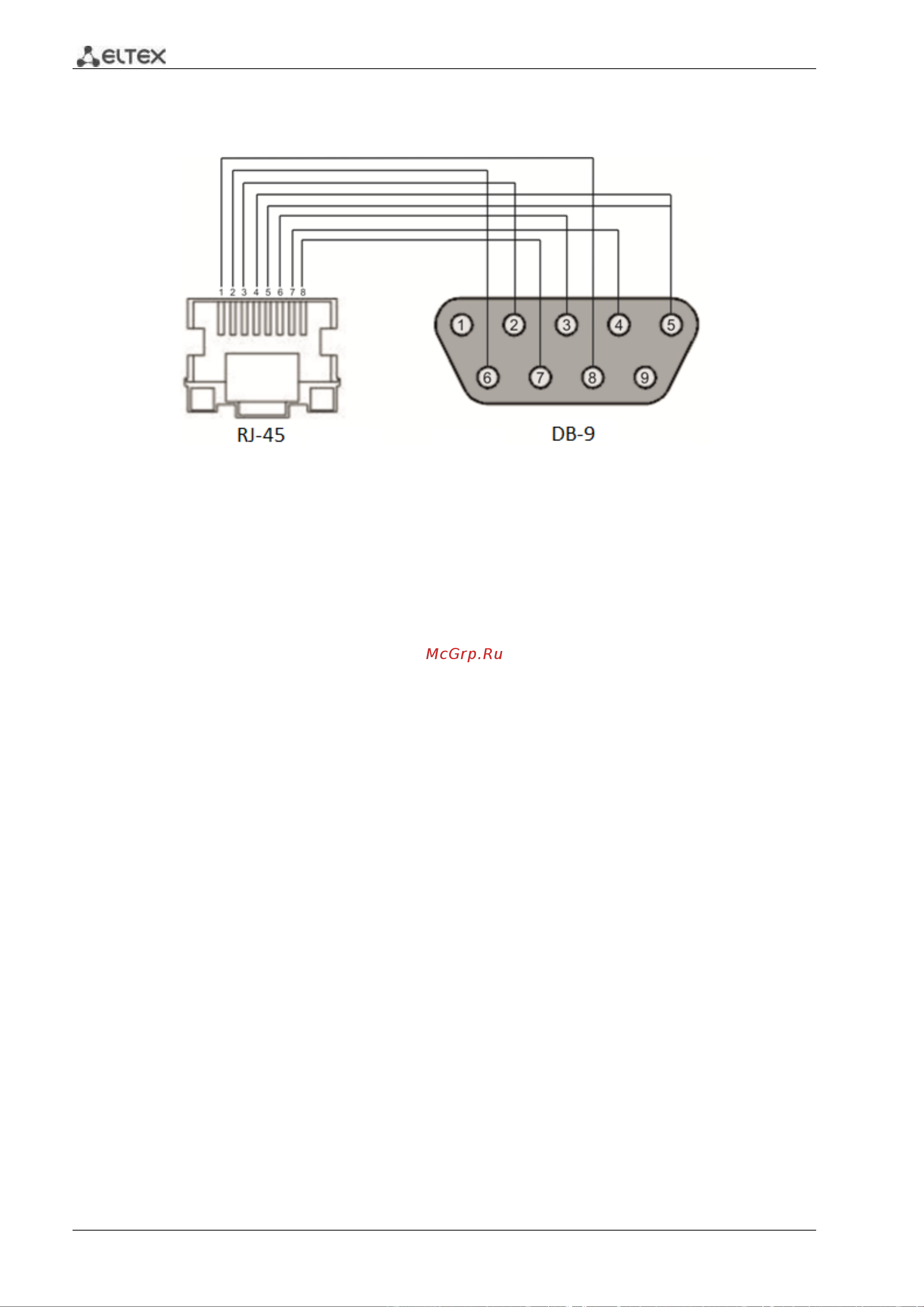

ПРИЛОЖЕНИЕ А. КОНСОЛЬНЫЙ КАБЕЛЬ
Рисунок А.1 – Подключение консольного кабеля
