32 Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P

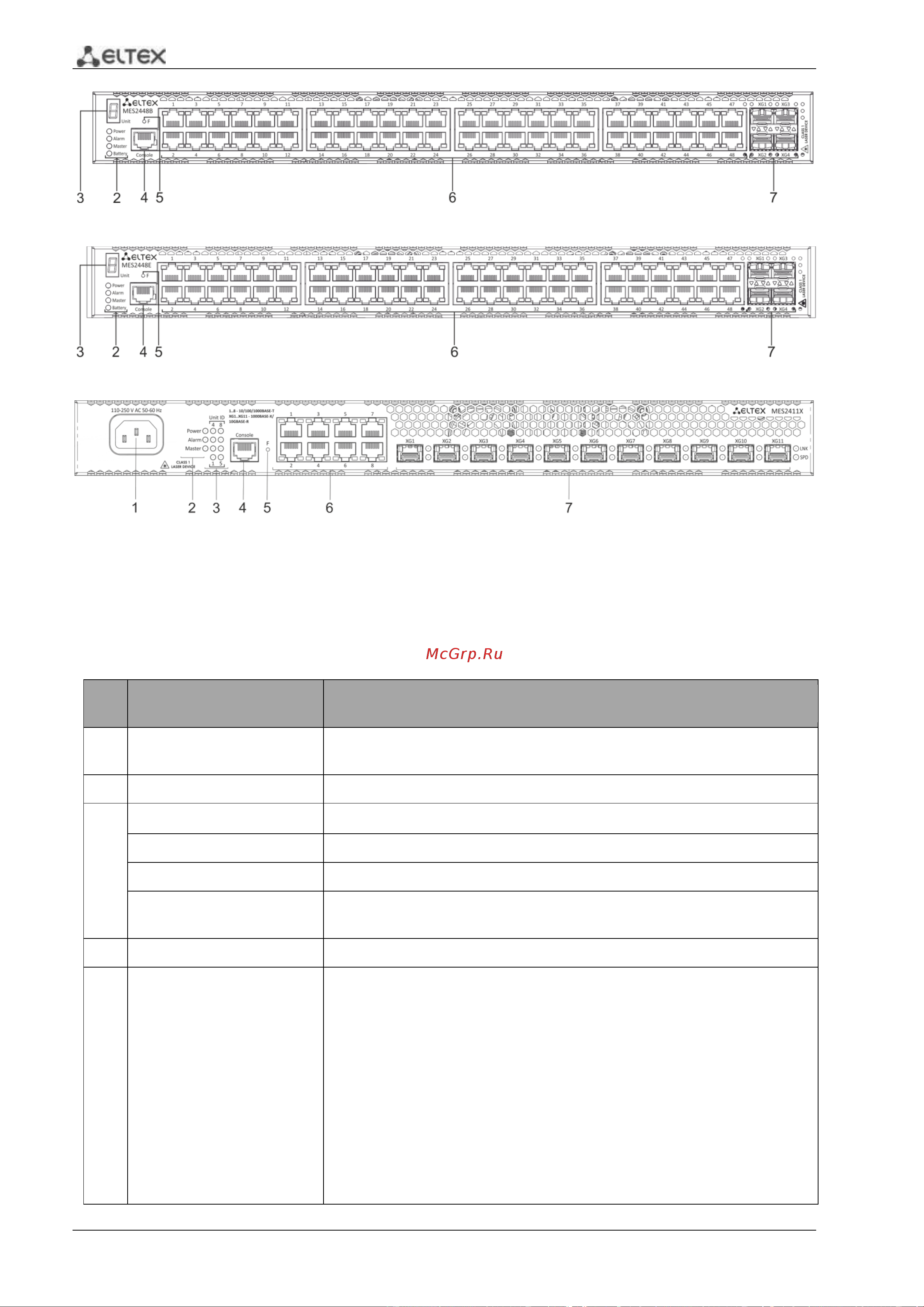

Рисунок 20 – Передняя панель MES2448B
Рисунок 21 – Передняя панель MES2448E
Рисунок 22 – Передняя панель MES2411X
В таблице 13 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES2424, MES2424B, MES2448 DC, MES2448B,
MES2448E, MES2411X.
Таблица 13 — Описание разъемов, индикаторов и органов управления передней панели коммутато-
ров MES2424, MES2424B, MES2448 DC, MES2448B, MES2448E и MES2411X
№
Элемент передней
панели
Описание
1
~110-250VAC, 60/50Hz max
1A
Разъем для подключения к источнику электропитания переменного
тока.
1.1
12VDC max 2A
Разъем для подключения к аккумуляторной батареи.
2
Power
Индикатор питания устройства.
Alarm
Индикатор перегрева.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Battery (для MES2424B,
MES2448B и MES2448E)
Индикатор работы аккумуляторной батареи.
3
Unit ID
Индикатор номера устройства в стеке.
4
Console
Консольный порт для локального управления устройством.
Распиновка разъема следующая:
1 не используется
2 не используется
3 RX
4 GND
5 GND
6 TX
7 не используется
8 не используется
9 не используется
Распайка консольного кабеля приведена в приложении А.
