30 Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P

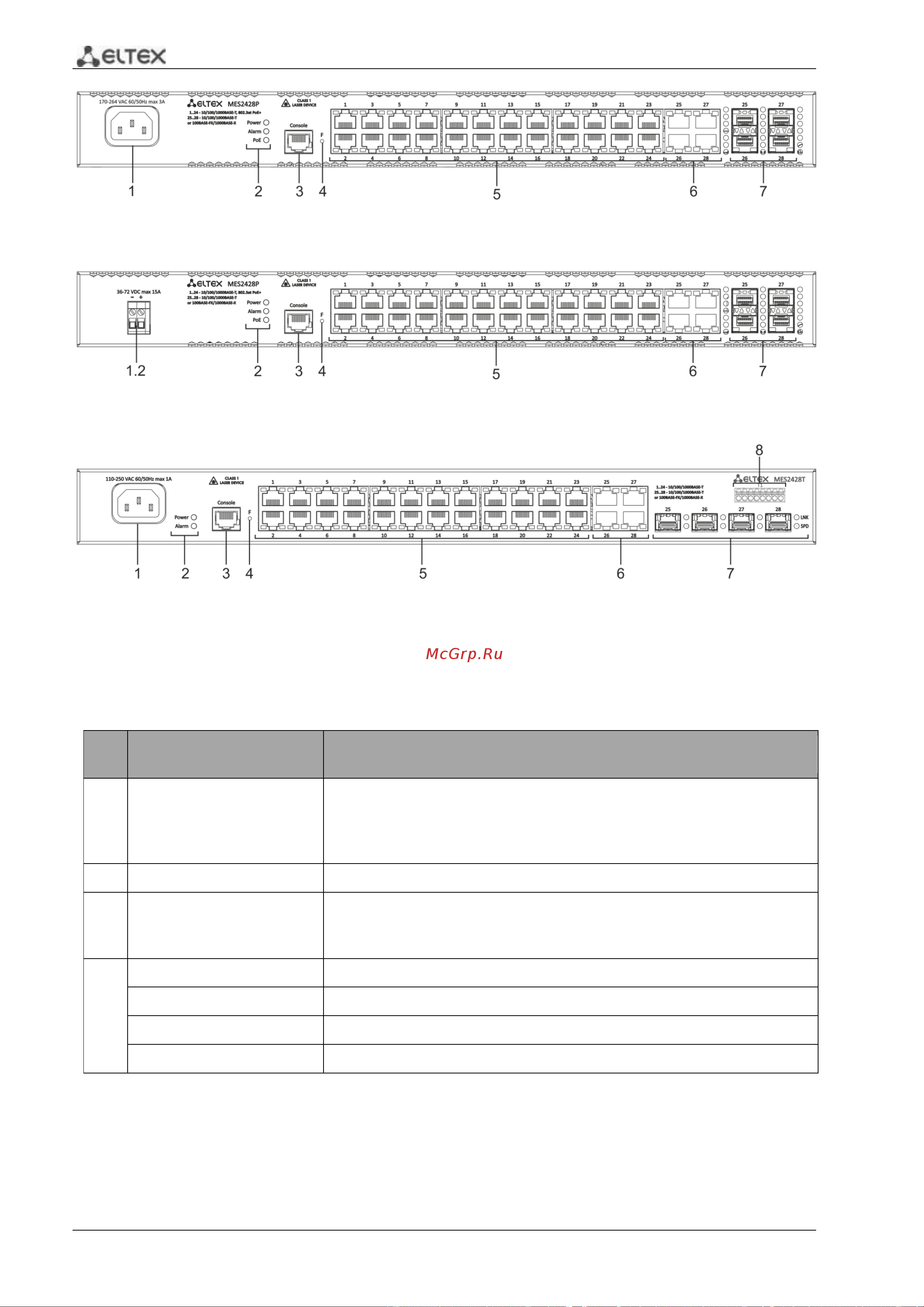

Рисунок 14 – Передняя панель MES2428P AC
Рисунок 15 – Передняя панель MES2428P DC
Рисунок 16 – Передняя панель MES2428T
В таблице 12 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов серии MES2428.
Таблица 12 — Описание разъемов, индикаторов и органов управления передней панели коммутато-
ров серии MES2428
№
Элемент передней
панели
Описание
1
~110-250VAC, 60/50Hz max
1A
(170-264 VAC 60/50 Hz max
3A для MES2428P)
Разъем для подключения к источнику электропитания переменного
тока.
1.1
12VDC max 2A
Разъем для подключения к аккумуляторной батареи.
1.2
18-72 VDC max 2A
(36-72 VDC max 15A для
MES2428P DC)
Разъем для подключения к источнику электропитания постоянного тока.
2
Power
Индикатор питания устройства.
Alarm
Индикатор перегрева.
PoE
Индикатор работы PoE.
Battery (для MES2428B)
Индикатор работы аккумуляторной батареи.
