Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P 31
3
Console
Консольный порт для локального управления устройством.
Распиновка разъема следующая:
1 не используется
2 не используется
3 RX
4 GND
5 GND
6 TX
7 не используется
8 не используется
9 не используется
Распайка консольного кабеля приведена в приложении А.
4
F
Функциональная кнопка для перезагрузки устройства и сброса к завод-
ским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит переза-
грузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит сброс
настроек устройства до заводской конфигурации.
5
[1-24]
Порты 10/100/1000BASE-T (RJ-45).
6
25, 26, 27, 28
Combo-порты: порты 10/100/1000BASE-T (RJ-45).
7
25, 26, 27, 28, LNK, SPD
Combo-порты: cлоты для установки трансиверов 1000BASE-X Combo.
LNK/SPD – cветовая индикация состояния оптических интерфейсов .
8
T1
4 пары входных сухих контактов.

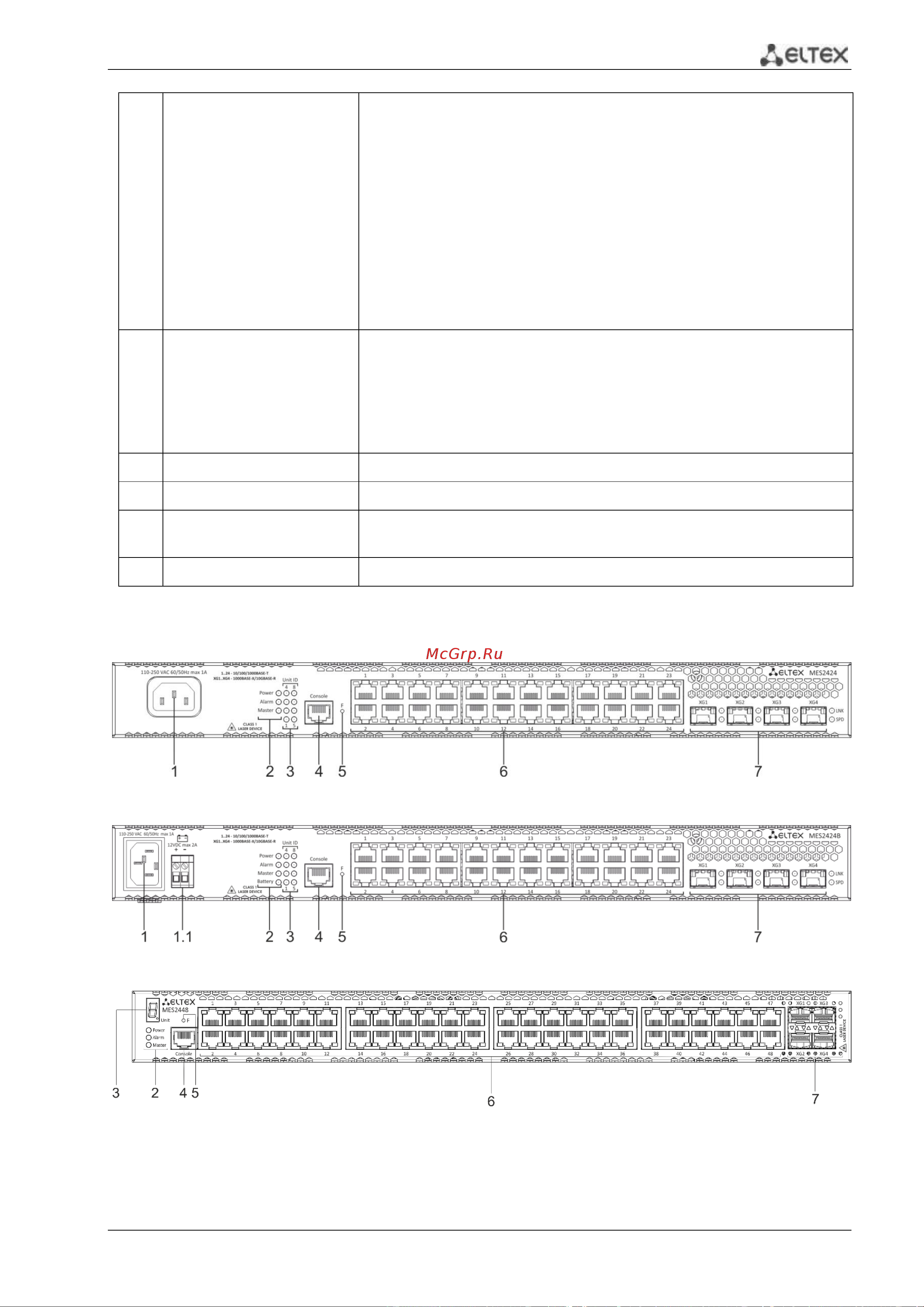

Внешний вид передней панели устройств MES2424, MES2424B, MES2448 DC, MES2448B,
MES2448E, MES2411X показан на рисунках 17–22.
Рисунок 17 – Передняя панель MES2424
Рисунок 18 – Передняя панель MES2424B
Рисунок 19 – Передняя панель MES2448 DC
