Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P 41

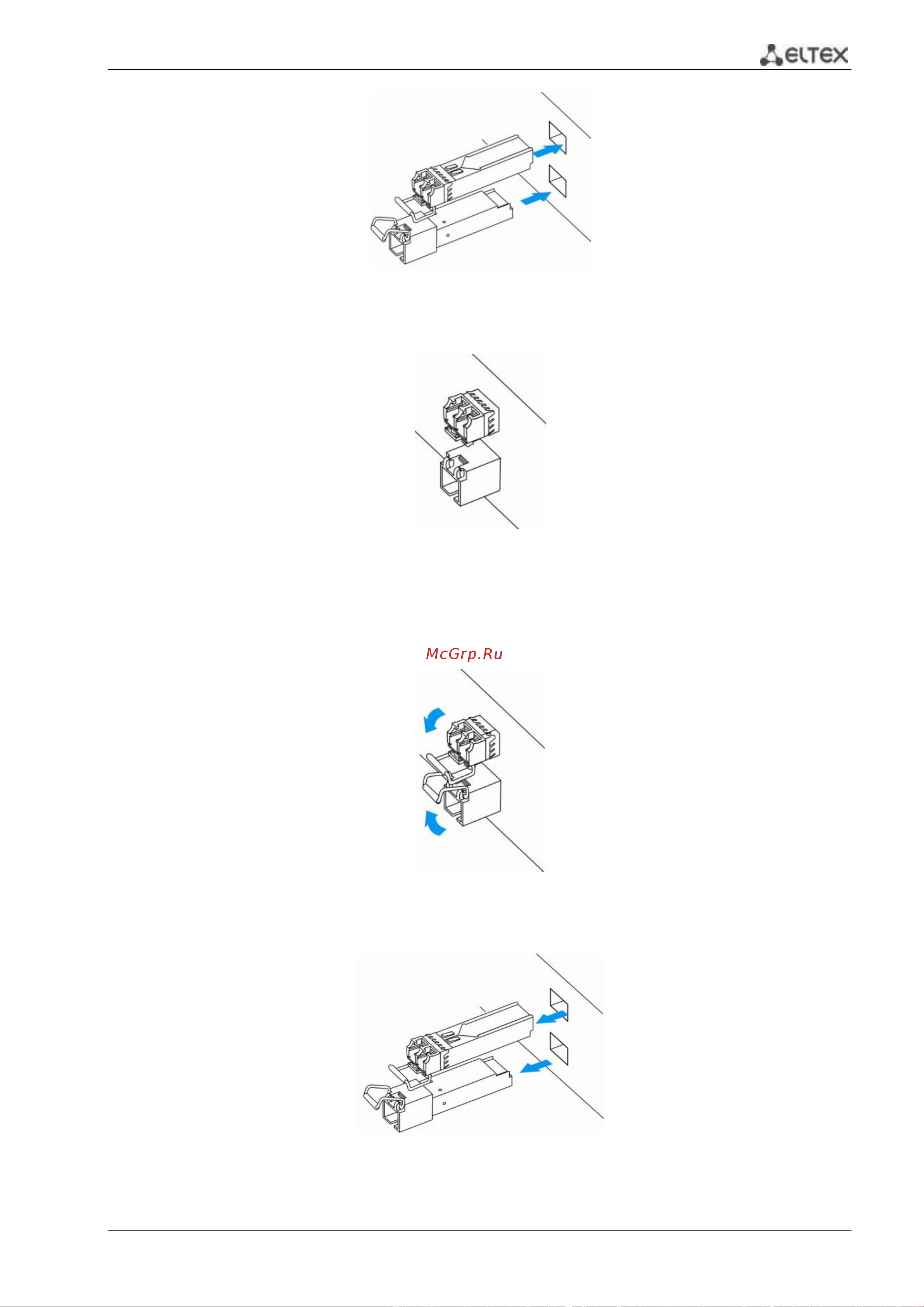

Рисунок 38 – Установка SFP-трансиверов
2. Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.
Рисунок 39 – Установленные SFP-трансиверы
Для удаления трансивера:
1. Откройте защелку модуля.
Рисунок 40 – Открытие защелки SFP-трансиверов
2. Извлеките модуль из слота.
Рисунок 41 – Извлечение SFP-трансиверов
