192018
Примечания
Подключение кабелей должно быть выполнено, как показано на схе-
ме на задней панели или в приложении В (шкаф на 2 или 4 модуля).
В шкафе на 6 модулей кабели необходимо закрепить, как показано
на рис. 1-4(b), чтобы обеспечить максимально эффективную венти-
ляцию. Если овальные отверстия недостаточно велики, используйте
для ввода кабелей резервные вводы и заблокируйте оставшееся
место, чтобы защитить ИБП от грызунов.
2.5. | Внешние защитные устройства
Из соображений безопасности на входе ИБП необходимо установить внешние автоматические
выключатели либо другие защитные устройства. В этом разделе приведены общие прак-
тические сведения для квалифицированных инженеров. Выполняющие монтаж инженеры
должны знать действующие стандарты на электромонтаж, а также монтируемое оборудование.
2.5.1. Вход выпрямителя и вход байпаса
Защита от превышения допустимого тока
Входное распределительное устройство должно быть оснащено подходящими защитными
устройствами, при выборе которых необходимо учитывать допустимую токовую нагрузку
силовых кабелей и перегрузочную способнос ть оборудования (см. табл. 9-7). В общем случае,
рекомендуется установить магнитный автоматический выключатель (IEC 60947-2) с кривой
отключения C (нормальная), рассчитанный на 125% силы тока, указанной в табл. 9-7. Отдель-
ный ввод байпаса: Если используется раздельный ввод выпрямителя и байпаса, во входном
распределительном устройстве необходимо установить отдельные защитные устройства
для входов выпрямителя и байпасной линии.
Примечание: Входы выпрямителя и байпаса должны иметь общую нейтральную линию.
Защита от замыканий на землю (устройства защитного отключения):
УЗО, установленное перед ИБП должно обеспечивать следующие параметры:
Быть чувствительным к однонаправленным импульсам постоянного напряжения в сети
Быть нечувствительным к переходным токовым импульсам
Иметь настраиваемую чувствительность к токам утечки в диапазоне от 0,3 до 1 А.

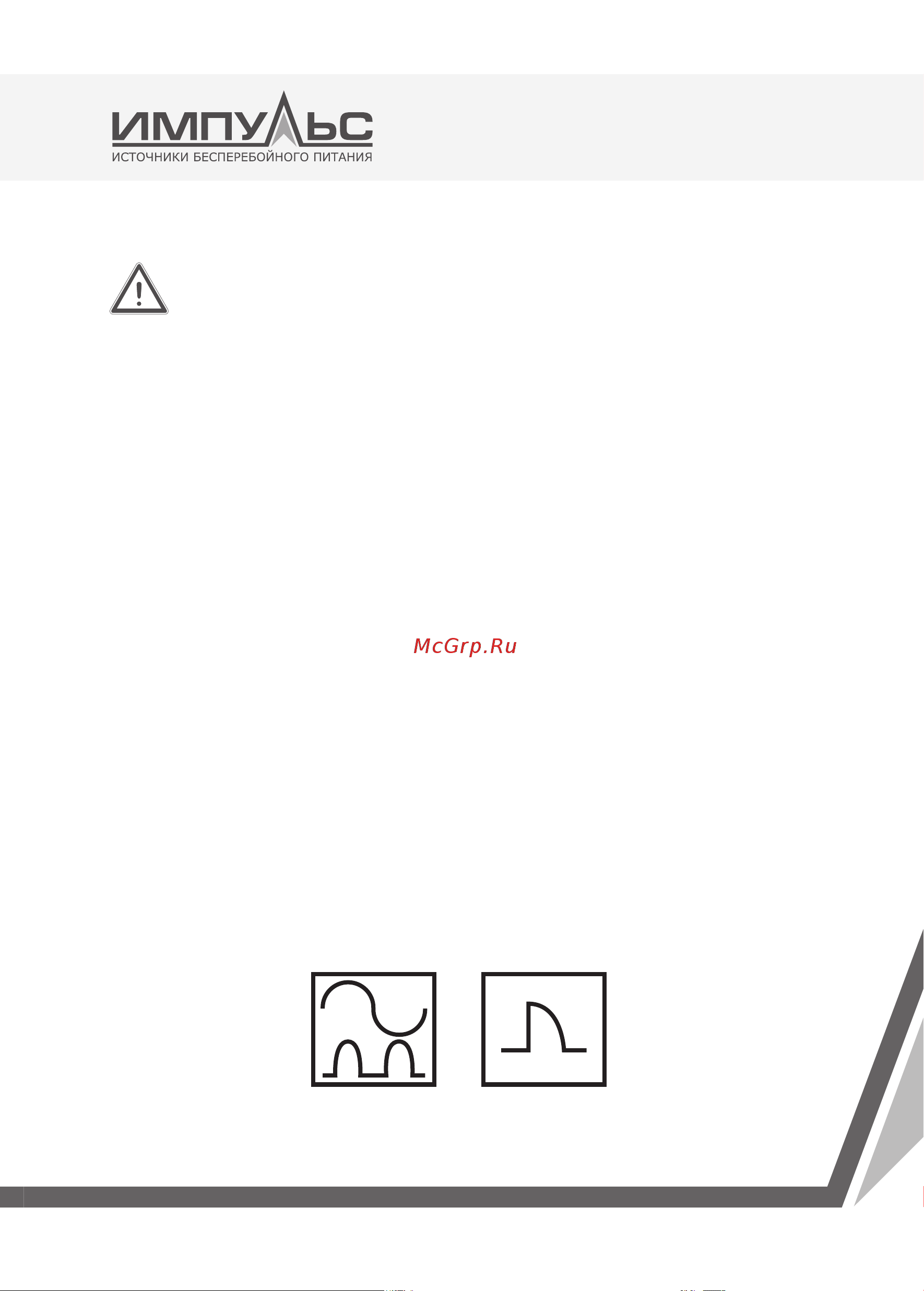

Рис. 1-5: Обозначения устройств защитного отключения
