24 Версия 1.1.003

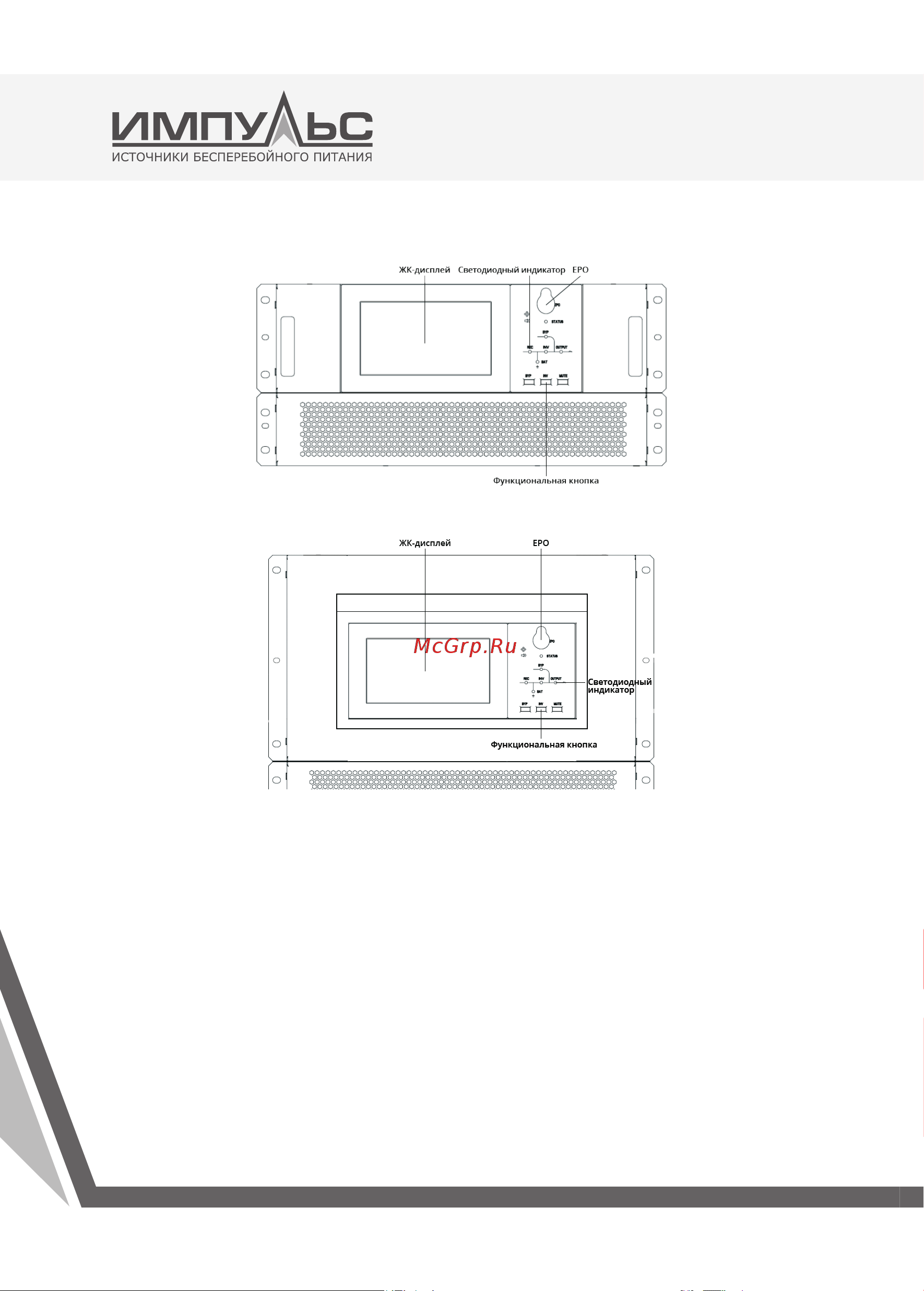

(b) модуль байпаса 30/45 кВА
(c) модуль байпаса 90 кВА
Рис. 1-6: Модуль байпаса (включая статический байпас и системы контроля, управления и мониторинга)
2.7.2. Сухой контакт для измерения температуры АКБ и окружающей среды
Входные сухие контакты J2 и J3 используются для измерения температуры АКБ и окружающей
среды, необходимых для температурной компенсации при заряда АКБ. Подключаемые тем-
пературные датчики необходимо разместить: для внешнего батарейного кабинета - внутри
батарейного кабинета (в верхней части), Для модульных АКБ – внутри верхнего батарейного
модуля или непосредственно на нем.
Схема интерфейсов J2 и J3 показана на рис. 1-5, а их описание приведено в табл. 1-3.
