232018
Подключение нагрузки
6. Подключите выходные кабели к выходным клеммам ИБП (выход A-B-C-N) и клеммам кри-
тической нагрузки. См. рис. 4-11. Затяните соединения с моментом 5 Нм (болт M6), 13 Нм
(болт M8 или 25 Нм (болт M10). УБЕДИТЕСЬ В ПРАВИЛЬНОС ТИ ПОС ЛЕДОВАТЕЛЬНОСТИ ФАЗ.
ВНИМАНИЕ!
Если на момент запуска ИБП оборудование нагрузки не готово к
включению, убедитесь в том, что концы выходных кабелей отклю-
чены от нагрузки и изолированы.
7. Установите на место все защитные крышки.
2.7. | Кабели управления и коммуникации
2.7.1. Модуль мониторинга ИБП и Релейные контакты
В соответствии с особыми требованиями, которые предъявляются на месте монтажа, может
потребоваться вспомогательное соединение ИБП для реализации функций управления си-
стемой АКБ (включая выключатель и датчик температуры внешней АКБ), обмена данными с
ПК, подачи аварийных сигналов на внешние устройства, а также дистанционного аварийного
отключения питания. Для реализации этих функций используется плата релейных (сухих)
контакторов (GJ) и контрольная плата (JK) ИБП, которые находятся в передней части модуля
байпаса. Эти платы имеют следующие интерфейсы:
• EPO - Аварийное отключение ИБП
• Входные контакты датчиков температуры АКБ и окружающей среды
• Входной сухой контакт работы с генератором
• Выходной сухой контакт для предупреждения о разряде АКБ
• Контакты контроля и управления состоянием контактора АКБ - BCB
• Выходной сухой контакт предупреждения об отказе сети питания
• Интерфейс подключения карт мониторинга по протоколу SNMP
• Пользовательский интерфейс связи
На плате сухих контакторов ИБП имеются входные и выходные сухие контакторы.

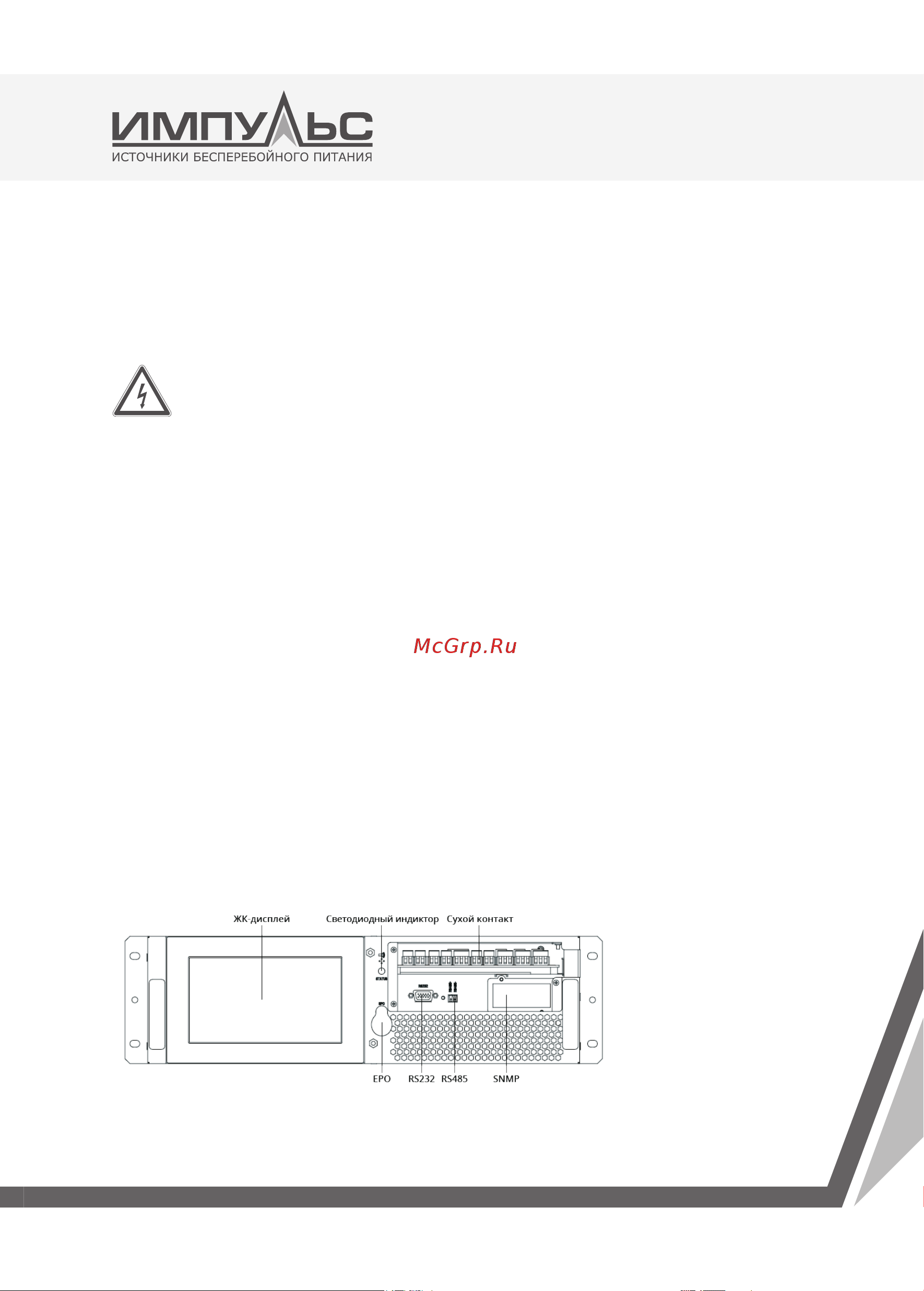

(a) модуль байпаса
20/40 кВА
