Ats DSI 240 [12/30] Панель управления
![Ats DSI 240 [12/30] Панель управления](/views2/1833172/page12/bgc.png)
DSI Серия
12/29
2021
5. ЭКСПЛУАТАЦИЯ

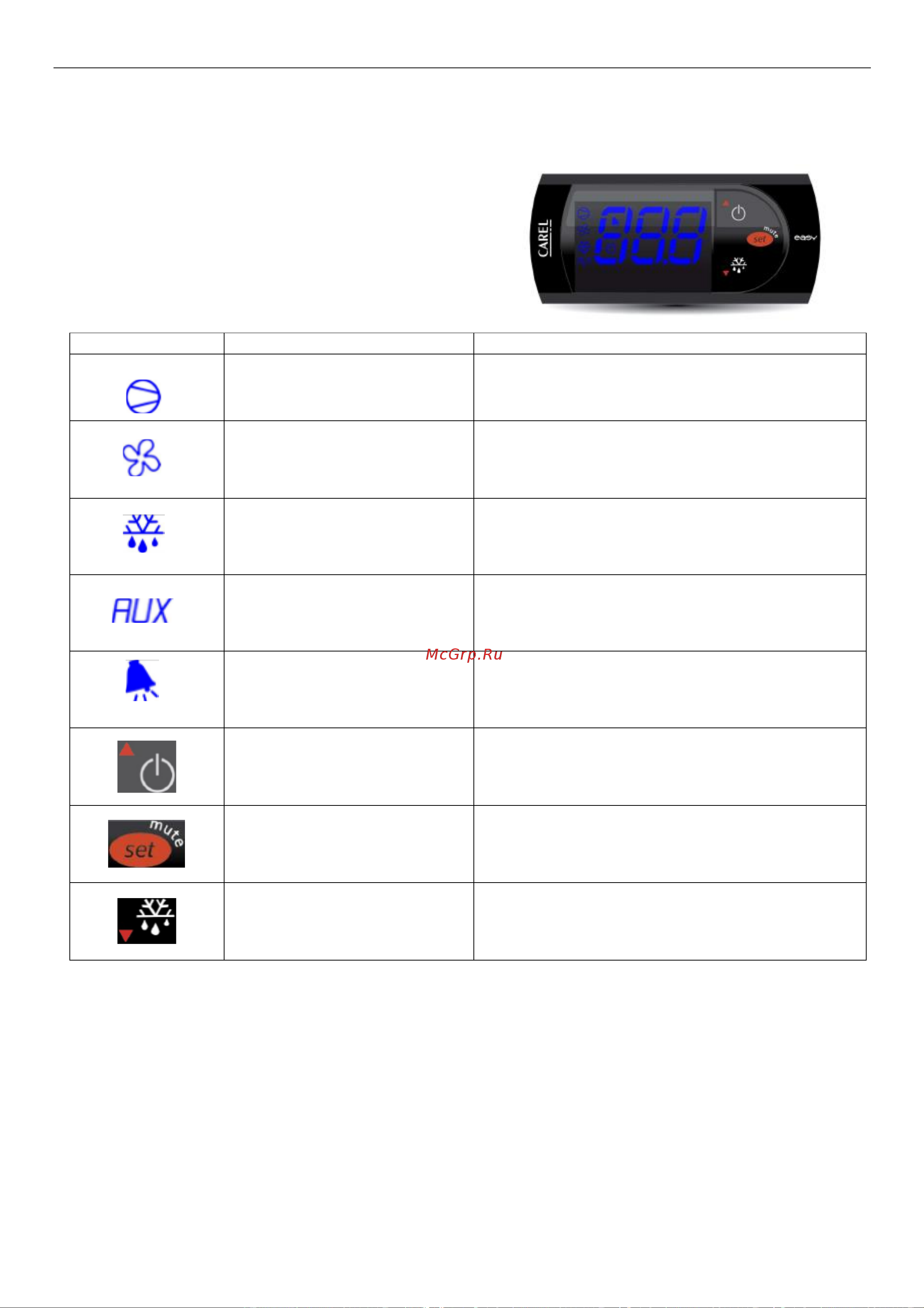

5.1 ПАНЕЛЬ УПРАВЛЕНИЯ
Приборы данной серии оснащены электронной
системой, в которой любые процедуры сброса
осуществляются посредством цифровой панели
управления, расположенной в передней части
осушителя.
ОБОЗНАЧЕНИЕ
НАЗВАНИЕ
ОПИСАНИЕ
КОМПРЕССОР
Компрессор вкл.
ВЕНТИЛЯТОР
Вентилятор конденсатора вкл.
СЛИВНОЙ КЛАПАН
Сливной клапан вкл.
ВСПОМОГАТЕЛЬНЫЙ
ВЫХОД
Вспомогательный выход
ТРЕВОГА
Обнаружен аварийный сигнал
ВКЛ./ВЫКЛ.
ВКЛ/ВЫКЛ и увеличение значения
НАСТРОЙКА/ОТКЛ. ЗВУКА
Настройки и отключение звука аварийного
сигнала
СЛИВ/УМЕНЬШЕНИЕ
Слив конденсата и уменьшение значения
