Устройства защиты многофункциональные УЗМ-50

ТУ 3425-003−31928807−2014

 Номинальный ток нагрузки 63А/250В (14кВт)

 Максимальный ток нагрузки 80А/250В (20кВт) - 5мин.

 Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0.2с и >300В/20мс

 Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс

 Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В

 Подключение нагрузки при переходе сетевого напряжения через ноль

МР 19.0143 01 ПС V07.08.20

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ (далее устройство) предназначено для отключения оборудо-

вания при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудо-

вания (в квартире, офисе и пр.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход

оборудования из строя и возможное возгорание с последующим пожаром.

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пуско-

вого тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого

напряжения через ноль).

КОНСТРУКЦИЯ

Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе.

Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подклю-

чением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают

надёжный зажим проводов суммарным сечением до 35мм

. В нижней части корпуса выведен провод НВ3-0,75 длиной 100см, для подключения к

нейтральной шине. На лицевой панели УЗМ расположены два индикатора– двухцветный (зелёный/красный) «норма-авария» и жёлтый включения

контакта реле, кнопка «ВКЛ/ОТКЛ» ручного управления. Габаритные размеры представлены на рис. 2.

РАБОТА УСТРОЙСТВА

ВНИМАНИЕ! Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Возможно примене-

ние в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный

индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка под-

ключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную путём

нажатия кнопки «ВКЛ/ОТКЛ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения

до нормального через время включения 10секунд или 6минут.

При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

В рабочем режиме устройство контролирует напряжение питающей сети.

Двухцветная индикация работает в различных режимах:

Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допу-

стимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате

напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время

отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта

времени нагрузка подключается к сети питающего напряжения.

Если напряжение приближается к нижнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допусти-

мые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени

происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напря-

жения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени

снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключа-

ется к сети питающего напряжения.

Если принудительно отключили нагрузку от сети нажатием кнопки «ВКЛ/ОТКЛ» двухцветная индикация указывает на это поочерёдным

включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ОТКЛ» возвращает изделие в рабочий режим.

ВНИМАНИЕ!

Если отключили нагрузку кнопкой «ВКЛ/ОТКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного вклю-

чения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ОТКЛ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

 Вручную кнопкой «ВКЛ/ОТКЛ» выключить внутреннее реле.

 Затем нажать и удерживать кнопку «ВКЛ/ОТКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если

индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.

 Отпустить кнопку «ВКЛ/ОТКЛ».

 Нажать кнопку «ВКЛ/ОТКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ: При срабаты вании устройств а разрывается только фазный провод.

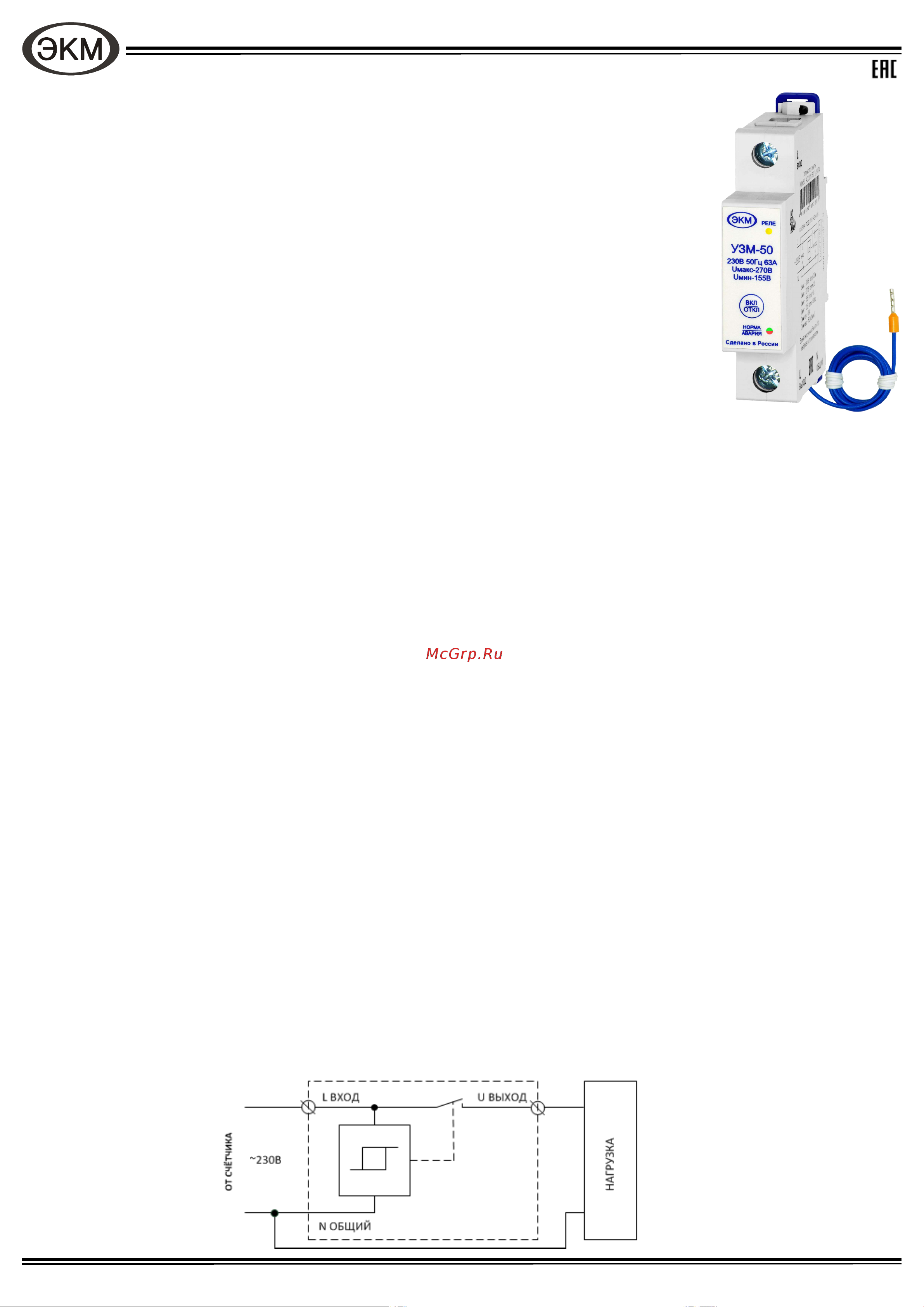

Технические характеристики изделия представлены в таблице. Схема подключения приведена на рис. 1.

Рис. 1
