Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru

Устройство защиты многофункциональное

УЗМ-51М-Р АС230В 50Гц 63А ТУ 3425-003−31928807−2014

 Номинальный ток нагрузки 63А/250В (14кВт)

 Максимальный ток нагрузки 80А/250В (18кВт), не более 30 мин.

 Двухпороговая защита от перенапряжения (задержка срабатывания): >265В/0.2с и >300В/20мс

 Двухпороговая защита от снижения напряжения (задержка срабатывания): <170В/10с и <130В/100мс

 Встроенная варисторная защита от импульсных скачков сетевого напряжения

 Функция дистанционного управления (контактор)

 Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В

 Реле после ремонта, гарантия 5 лет

МР 19.0116 ПС V23.01.20

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ (далее устройство) предназначено для отключения оборудова-

ния при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудова-

ния (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыва-

нием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромаг-

нитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. При

включении УЗМ по схеме, как показано на рис. 1в, возможно дистанционное управление нагрузкой (функция импульс-

ного реле). При отключении нулевого проводника устройство будет отключать нагрузку, а при подключении включать с установленной задержкой.

КОНСТРУКЦИЯ

Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защи-

той. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания

коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм

На лицевой панели УЗМ расположены два индикатора– двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка

«ВКЛ/ВЫКЛ» ручного управления, под надписью «ВКЛ/ВЫКЛ» лазером выжжена буква «Р» для идентификации устройства. УЗМ-51М-Р имеет ручки

регулировки верхнего и нижнего порогов отключения. Габаритные размеры представлены на рис. 2.

РАБОТА УСТРОЙСТВА

ВНИМАНИЕ! Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Возможно примене-

ние в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Для удобства пользователей при кратковременных (менее 0.5с) провалах сетевого напря-

жения, УЗМ не отключает нагрузку и задержки включения не происходит. Диаграмма работы реле приведена на рис. 3.

После подачи напряжения питания на устройство, выдерживается 2 секунды (время готовности) при этом индикация не работает, затем

зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагруз-

ка подключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную

путём нажатия кнопки «ВКЛ/ВЫКЛ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напря-

жения до нормального через 10 секунд.

При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения

встроенный варистор шунтирует их до величины безопасной для оборудования.

Двухцветная индикация работает в различных режимах:

Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допу-

стимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате

напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время

отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта

времени нагрузка подключается к сети питающего напряжения.

Если напряжение приближается к нижнему порогу отключения начинает мерцать зелёный индикатор и при выходе напряжения за допусти-

мые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени

происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напря-

жения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени

снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключа-

ется к сети питающего напряжения.

Если принудительно отключили нагрузку от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным

включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.

ВНИМАНИЕ!

Если отключили нагрузку кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного вклю-

чения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

 Вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле.

 Затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если

индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.

 Отпустить кнопку «ВКЛ/ВЫКЛ».

 Нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ! При срабаты вании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства

монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ

можно объединить нулевые выводы с одной стороны).

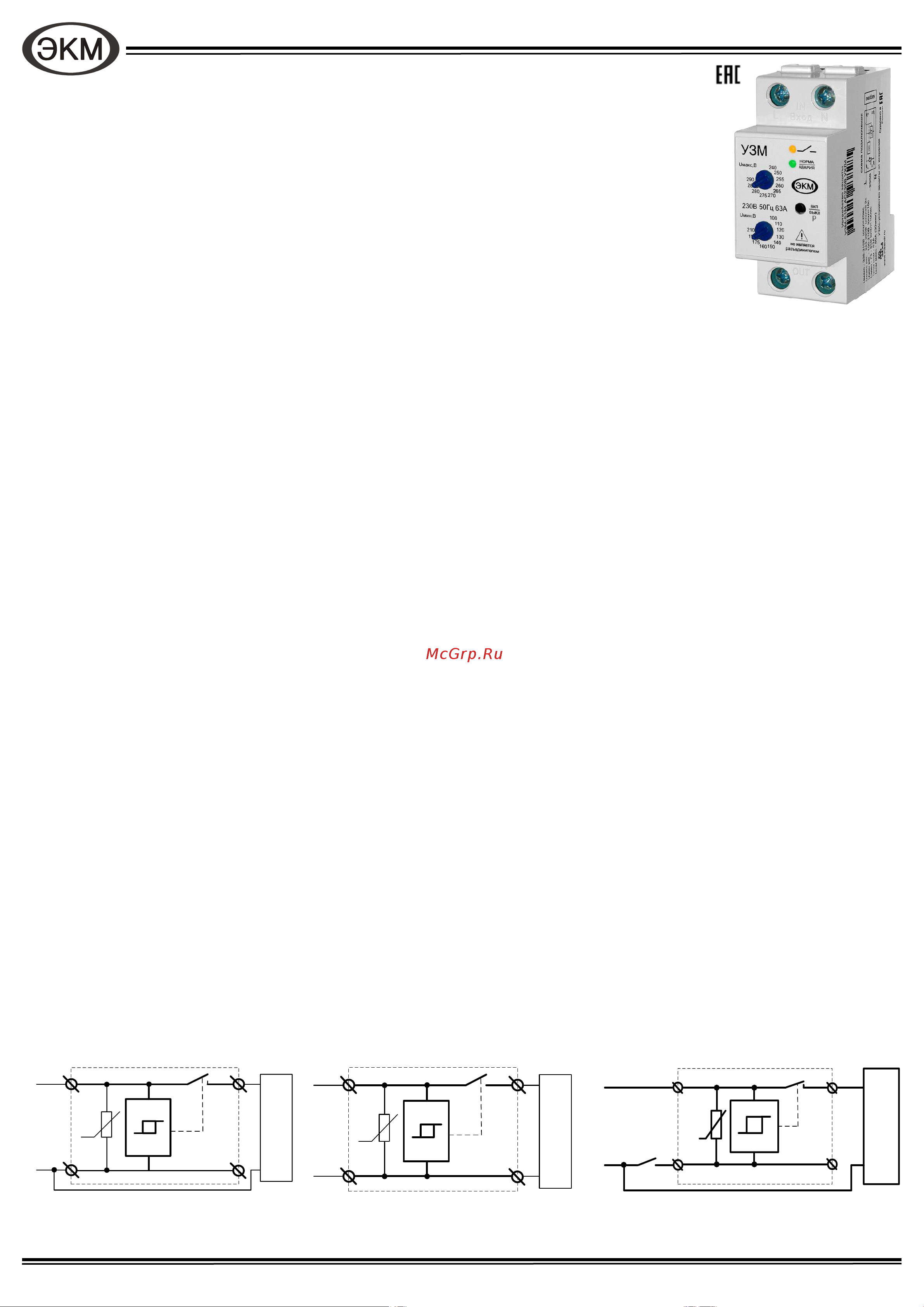

Технические характеристики изделия представлены в таблице. Схемы подключения приведена на рис. 1.

Рис. 1б

N N

ВХОД

ВЫХОД

НАГРУЗКА

~ 230В

ОТ СЧЕТЧИКА

N N

ВХОД

ВЫХОД

НАГРУЗКА

~ 230В

ОТ СЧЕТЧИКА

Рис. 1в Рис. 1а

НАГРУЗКА

ВХОД

ВЫХОД

~230В

Отключение

нагрузки

ОТ СЧЕТЧИКА
