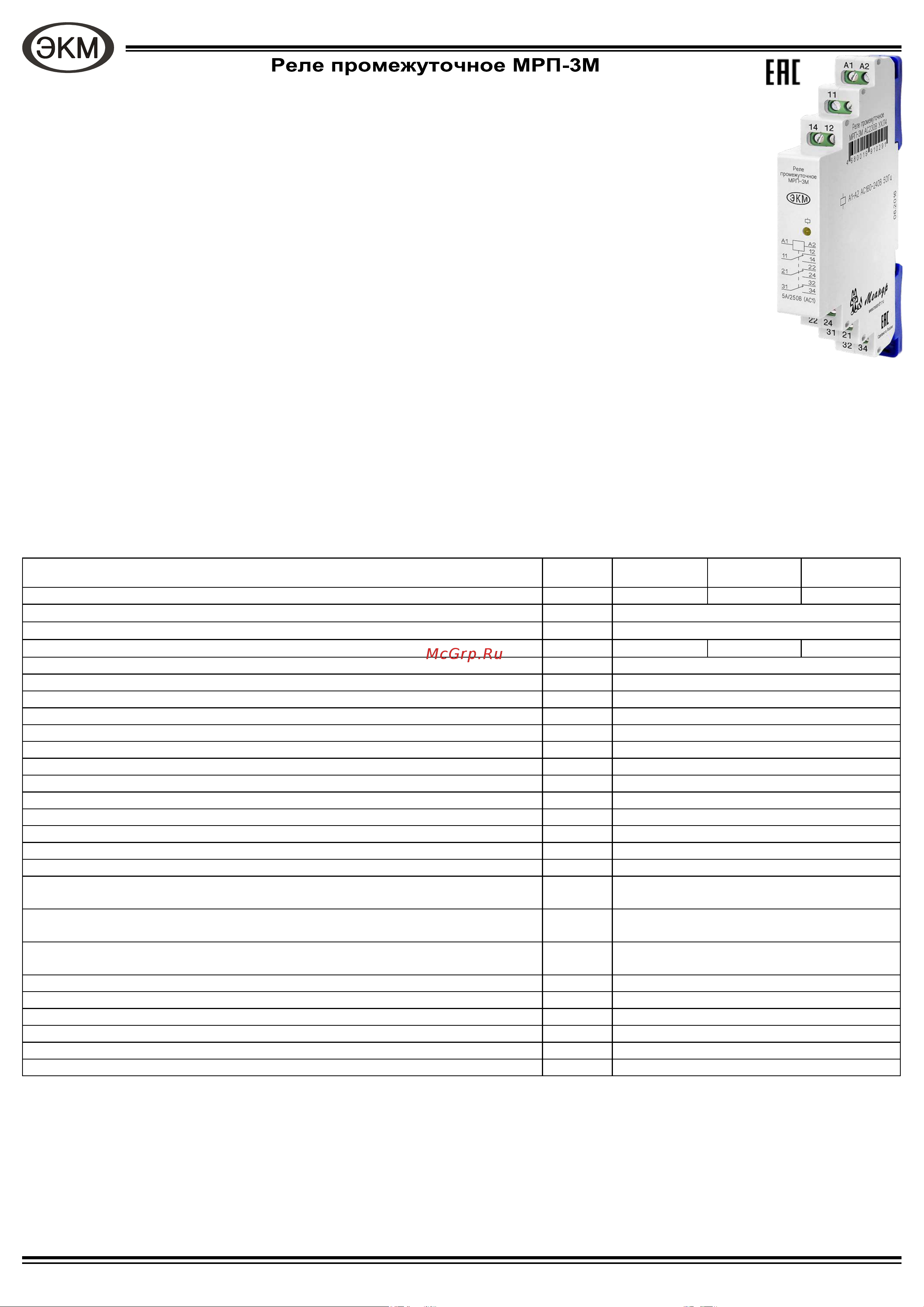

Меандр МРП-3М Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле промежуточные (вспомогательные) типа МРП-3М (далее реле) предназначены для гальванической

развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи

управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения. Схема

подключения приведена на рис. 1. Габаритные размеры приведены на рис. 2. Технические характеристики приведены в таблице.

Работа реле

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на

лицевой панели загорается индикатор включения реле.

Напряжение питания В

АСDC12 АСDC24 АС230

Диапазон допустимого напряжения питания АС 50/60Гц

85—110% от номинального

Диапазон допустимого напряжения питания DС

90—110% от номинального

Мощность потребляемая катушкой, не более Вт 2 Вт 1.5 Вт 0.5 Вт / 4 ВА

Время во включённом состоянии не ограничено

Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)

Механическая износостойкость, не менее циклов 10 х 10

6

Электрическая износостойкость, не менее циклов 100000

Максимальная частота коммутаций, не более цикл./ч 600

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса кг 0.065
