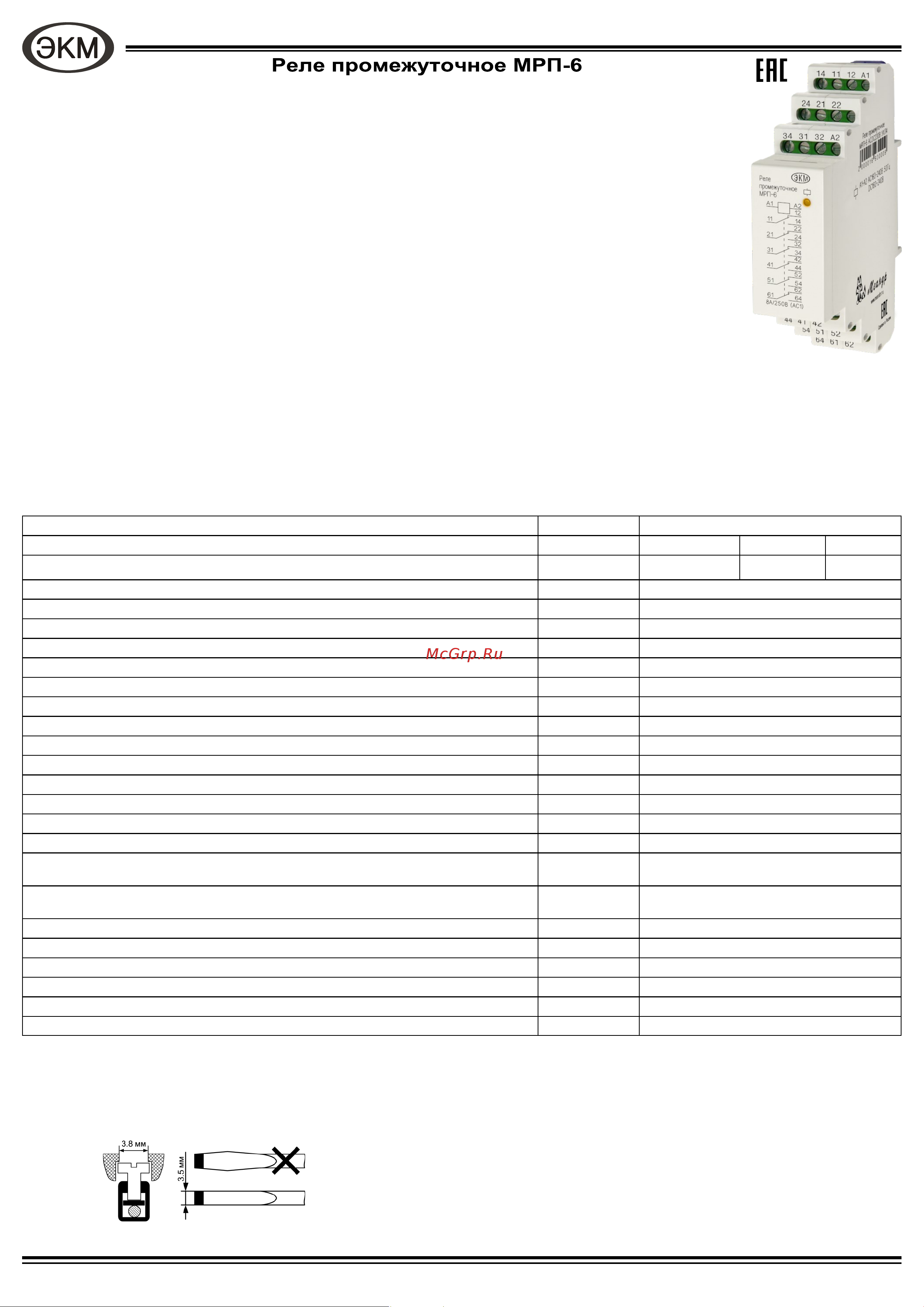

Меандр МРП-6 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле промежуточные (вспомогательные) типа МРП-6 (далее реле) предназначены для усиления,

гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагруз-

ки путём подачи управляющего напряжения на вход реле, а также увеличения количества контактов ис-

пользуемого оборудования.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением прово-

дов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN

шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную по-

верхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов

сечением до 2.5мм

На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения. Схема подключе-

ния приведена на рис.1. Габаритные размеры приведены на рис.2. Технические характеристики приведены в таблице.

Работа реле

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лице-

вой панели загорается индикатор включения реле.

ТУ 3425−003−31928807−2014

МР 29.6022.01 ПС V06.02.21

 6 переключающих групп

 Индикация состояния выхода

 Ширина корпуса 22 мм

Технические характеристики

Параметр Ед. изм. МРП-6

Напряжение питания АС 50Гц или DС (по исполнениям) В

АС230 DC230 АС110

Диапазон допустимого напряжения питания от номинального % 85—110 90—110 85—110

Мощность потребляемая катушкой, не более Вт 2.0

Время во включённом состоянии не ограничено

Время включения реле, не более мс 25

Время выключения реле, не более мс 50

Количество и тип контактов 6 переключающих групп

Максимальное коммутируемое напряжение В 250

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 5

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 1250 / 150

Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Максимальная частота коммутаций, не более цикл./ч 600

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты реле: по корпусу / по клеммам в соответствии с

ГОСТ 14254-96

IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 22 х 93 х 62

Масса кг 0.1

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку 0,6*3,5мм
