ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее

реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционно-

го включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в каче-

стве промежуточных реле.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной

35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фикса-

торы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим

проводов сечением до 2.5мм

. На лицевой панели прибора расположен индикатор состояния контактной группы и схема подклю-

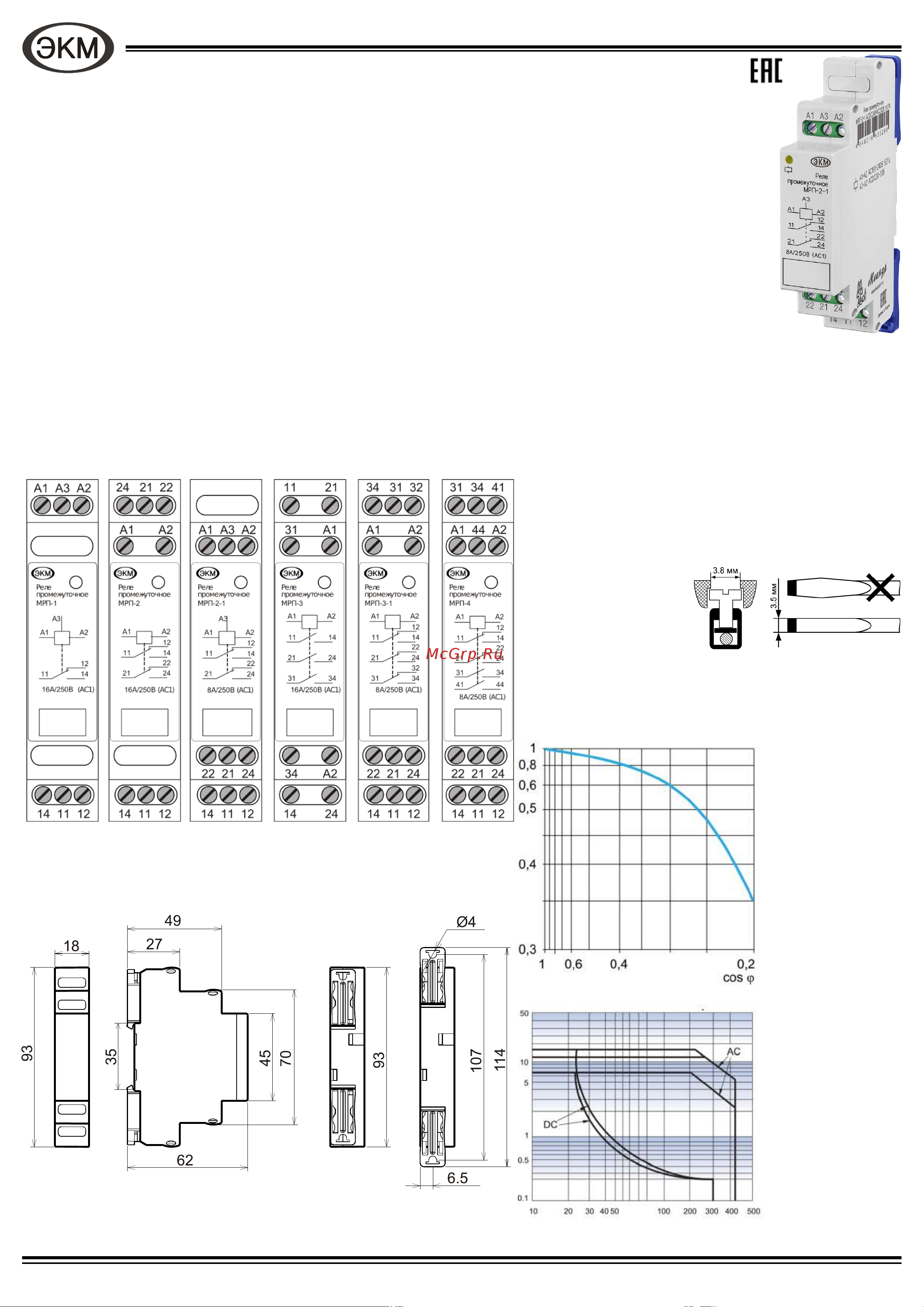

чения. Внешний вид реле по типам исполнения приведён на рис. 1. Габаритные размеры приведены на рис. 2. Технические ха-

рактеристики приведены в таблице.

Работа реле

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лице-

вой панели загорается индикатор включения реле.

Реле промежуточное МРП

ТУ 3425−003−31928807−2014

МР 29.3115 ПС V45.12.21

 Применяются для усиления, гальванической развязки или увеличения количества

контактов используемого оборудования

 Индикация состояния выхода

 Ширина 1 модуль (18 мм)

Для реле с напряжением питания ACDC24В/AC230В

напряжения AC230В подаётся на клеммы А1-А2, а напря-

жение AC24В или DC24В - к клеммам А2-А3 без соблю-

дения полярности.

Для реле с одним напряжением питания - питание

подаётся на клеммы А1-А2.

Габаритные размеры

Рис. 2

Понижающий

коэффициент пе-

ременного тока

для индуктивной

нагрузки (в зависи-

мости от коэффи-

циента мощности

Cos ϕ)

Долговечность

(индуктивная

нагрузка) = износо-

стойкость

(резистивная

нагрузка) х пони-

жающий коэффи-

циент.

Рис. 3

Важно!

Момент затяжки

винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм

МРП-1

МРП-2 МРП-2-1 МРП-3 МРП-3-1 МРП-4

Рис. 1

Важно!

Минимальное расстояние между аналогичными

приборами при установке на DIN-рейку должно быть

не менее 5 мм.

График

максимальной

коммутируемой

нагрузки

Рис. 4
