Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-59 www.meandr.ru info@meandr.ru

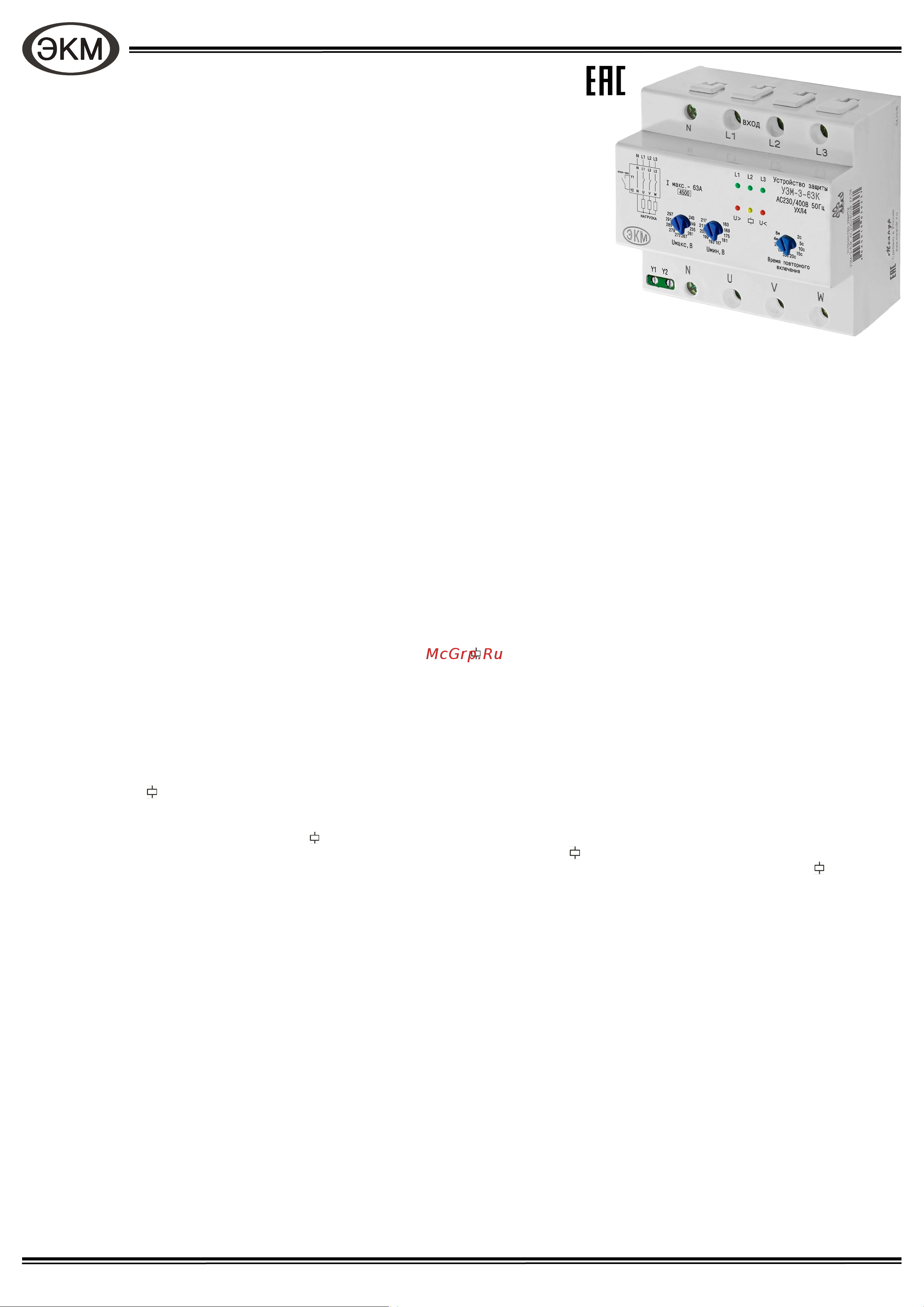

Устройство защиты УЗМ-3-63К
ТУ 3425−007−31928807−2014
Контроль обрыва фаз и контроль чередования фаз
Максимальный ток коммутации 63А по каждой из фаз (14.5 кВт х 3)
Контроль частоты сети 45-55Гц
Двухпороговая защита от перенапряжения /(задержка срабатывания):
>265В / 0.
> 300В / 20мс
Двухпороговая защита от снижения напряжения /адержка срабатывания):
< 170В/ 10с
< 130В/ 100мс
Встроенная варисторная защита от импульсных возмущений в сети
Переключаемая задержка повторного включения от 2с до 8мин
Время срабатывания при импульсном перенапряжении - менее 30нс
Наличие клеммы для дистанционного управления
МР 19.0330.02 ПС V09.02.21
Назначение
Устройство защиты УЗМ-3-63К (далее устройство) является разновидностью ре-
ле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать
большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения
нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряже-
ния. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту
оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков
напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пус-
кателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Вари-
сторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длитель-
ностью 8/20мкс амплитудой до 6500А.
Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных
снижениях сетевого напряжения менее 130В длительностью не более 100 мс, а также ниже установленного значения 170В дли-
тельностью не более 10с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного ее
включения с установленным временем задержки.
Конструкция
Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением
проводов питания коммутируемых электрических цепей. Клеммы устройства обеспечивают подключение проводов сечением до
35мм
2
. Рекомендованные сечения проводников приведены в таблице 1. На лицевой панели расположены: поворотный переключа-
тель «Uмакс» установки порога максимального значения напряжения, поворотный переключатель «Uмин» установки порога мини-
мального значения напряжения, поворотный переключатель задержки времени повторного включения, красный индикатор «U>»
превышения порогового значения напряжения, жёлтый индикатор « » подключения нагрузки к потребителю, красный индикатор
«U<» снижения порогового напряжения, три зелёный индикатора «L1», «L2», «L3» наличия фазных напряжений.
Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют
маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имею маркировку Y1 и Y2 (при
замкнутом контакте реле включено, при разомкнутом - выключено). Схема включения устройства приведена на рис. 2. Габаритные
размеры представлены на рис. 3. Технические характеристики приведены в таблице 2.
Работа устройства
Подключить устройство согласно схеме подключения. Убедиться, что контакт клеммы дистанционного управления
(маркировка Y1 и Y2) находится в замкнутом состоянии, в противном случае устройство не подключит нагрузку, при этом индикато-
ры «>U», «<U» и « » будут попеременно включаться.
После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3». Если напряжение на входе в
пределах установленных значений «Uмакс» и «Uмин» и обеспечивается правильный порядок чередования фаз, подключается
нагрузка и включается жёлтый индикатор « ». Если напряжение находится ниже/выше установленного значения включается крас-
ный индикатор «U<»/«>U» и происходит отключение нагрузки, жёлтый индикатор « » отключается. После восстановлении напряже-
ния на входе в пределах установленных пороговых значений, подключение нагрузки и включение жёлтого индикатора « » происхо-
дит после отсчёта установленного времени задержки, при этом отсчет времени задержки индицируется кратковременным включе-
нием желтого индикатора. Работа устройства при значении напряжения на входе выше установленного значения аналогична.
Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на
фазах превышающую 25%.
Работа индикаторов «>U», «<U», в зависимости от аварийной ситуации:
Входное напряжение выше/ниже установленного порогового значения - включен индикатор «>U»/«U<»
Нарушение порядка чередования фаз - попеременное включение индикаторов «>U»/«U<».
Превышение или снижение частоты сети более 55Гц, или менее 45Гц - частое одновременное включение индикаторов.
При разнице напряжения более 25 % между любыми фазами - медленное одновременное включение индикаторов.
При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой
из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке. Диаграммы работы приведена на рисунке 1.
ВНИМАНИЕ!
При управлении от контактов управления отключение нагрузки производится без задержки. Включение нагрузки от контактов
внешнего управления, при условии нормального состояния ввода производится без задержки.
ВНИМАНИЕ!
При срабатывании устройства разрываются все фазные шины.
Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется. Подключение нулевого провода к клемме N
обязательно!
