Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. УЗМ-51М-Р

Параметры защиты

Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200

Макс. ток поглощения, одиночный импульс 8/20мкс А 6000

Время срабатывания импульсной защиты нс <25

Порог отключения нагрузки при повышении напряжения, Uверх В

240, 250, 255, 260, 265, 270, 275,

280, 285, 290

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше Uверх.кр. В 300 ± 15

Порог отключения нагрузки при снижении напряжения, Uниз В

210, 190, 175, 160, 150, 140, 130,

120, 110, 100

Порог ускоренного отключения нагрузки при снижении напряжения ниже Uниз.кр В 80 ± 10

Гистерезис возврата верхнего и нижнего порога от установленного значения % 3

Номинальное напряжение питания В 230

Частота напряжения питания Гц 50

Максимальное напряжение питания В 440

Потребляемая мощность, не более Вт 1.5

Потребление электроэнергии Вт*ч 1.5

Коммутирующая способность контактов

Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) А 63

Номинальная мощность нагрузки (АС230В) кВт 14,5

Максимальный ток нагрузки (30мин) А 80

Максимальная мощность нагрузки (АС230В, 30мин) кВт 18,4

Ток перегрузки/время воздействия без сваривания контактов А/мс 3000/10

Ток короткого замыкания без разрушения А 6000

Технические данные

Задержка включения / повторного включения, выбирается пользователем 6 минут /10 секунд

Задержка ускоренного отключения по верхнему критическому порогу мс 20

Задержка ускоренного отключения по нижнему критическому порогу мс 100

Задержка отключения при повышении напряжения выше верхнего порога с 0.2

Задержка отключения при снижении напряжения ниже нижнего порога с 10

Сечение подключаемых проводников не менее мм² 0.5-25 (20-4 AWG)

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С –40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP0

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Виброустойчивость g 4

Ударопрочность g 6

Максимальная механическая износостойкость контактов, не менее циклов 1*10

Максимальная электрическая износостойкость контактов, не менее циклов 1*10

Габаритные размеры мм 86 x 35 x 64

Масса, не более кг 0,16

Срок службы, не менее (на изделия выпущенные после 2015 г.) лет 10

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая при

этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 60 месяцев с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления (указана на упаковке).

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи ____________________________________________________

(заполняется потребителем при оформлении претензии)

Не содержит драгоценные металлы

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Упаковка - 1 шт.

Код для заказа (EAN-13)

наименование артикул наименование артикул наименование артикул

УЗМ-51М УХЛ4 4640016931958 УЗМ-51М УХЛ2 4640016931941 УЗМ-51М-Р УХЛ4 2000016935288

Uогр

Uверх

Uниз

t<100мкс

100%

Uниз

авар

Uверх

авар

t<t2

Пороги ускоренного

отключения

Пороги отключения с

задержкой

Гистерезис

верхний

Гистерезис

нижний

t1 - время включения - 6 мин

t2 - время ускоренного отключения <20мс

t3 - время задержки отключения при повышенном напряжении - 0.2с

t4 - время задержки отключения при провалах питания ниже Uниз авар - 100мс

t5 - время задержки отключения при пониженном напряжении - 10с

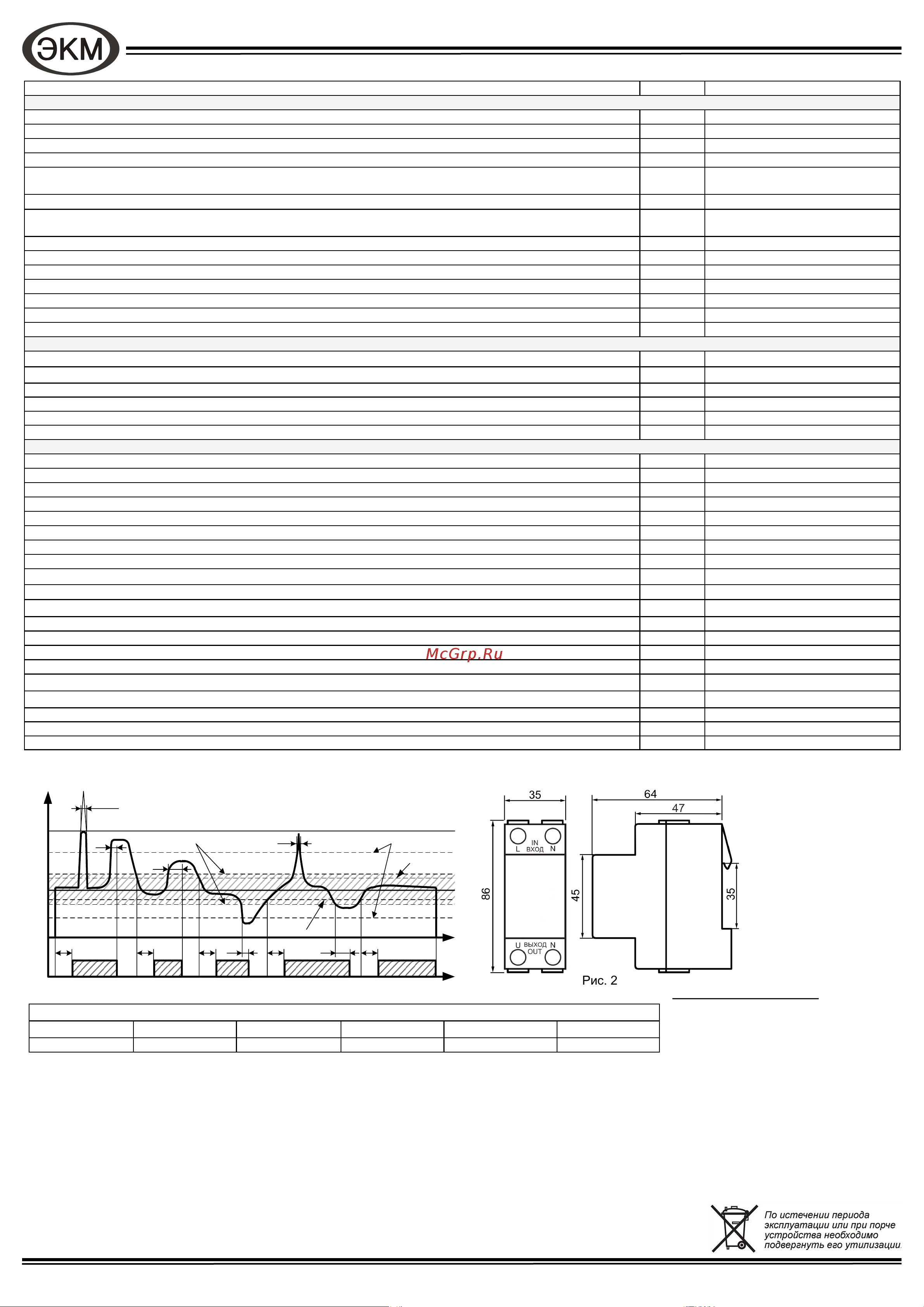

Рис. 3

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 2

Важно!

Момент затяжки

винтового соединения

не должен превышать

2,8 Нм.

Пример записи для заказа:

Устройство защиты УЗМ-51М-Р УХЛ4,

Где: УЗМ-51М название изделия,

Р - после ремонта

УХЛ4 климатическое исполнение.
