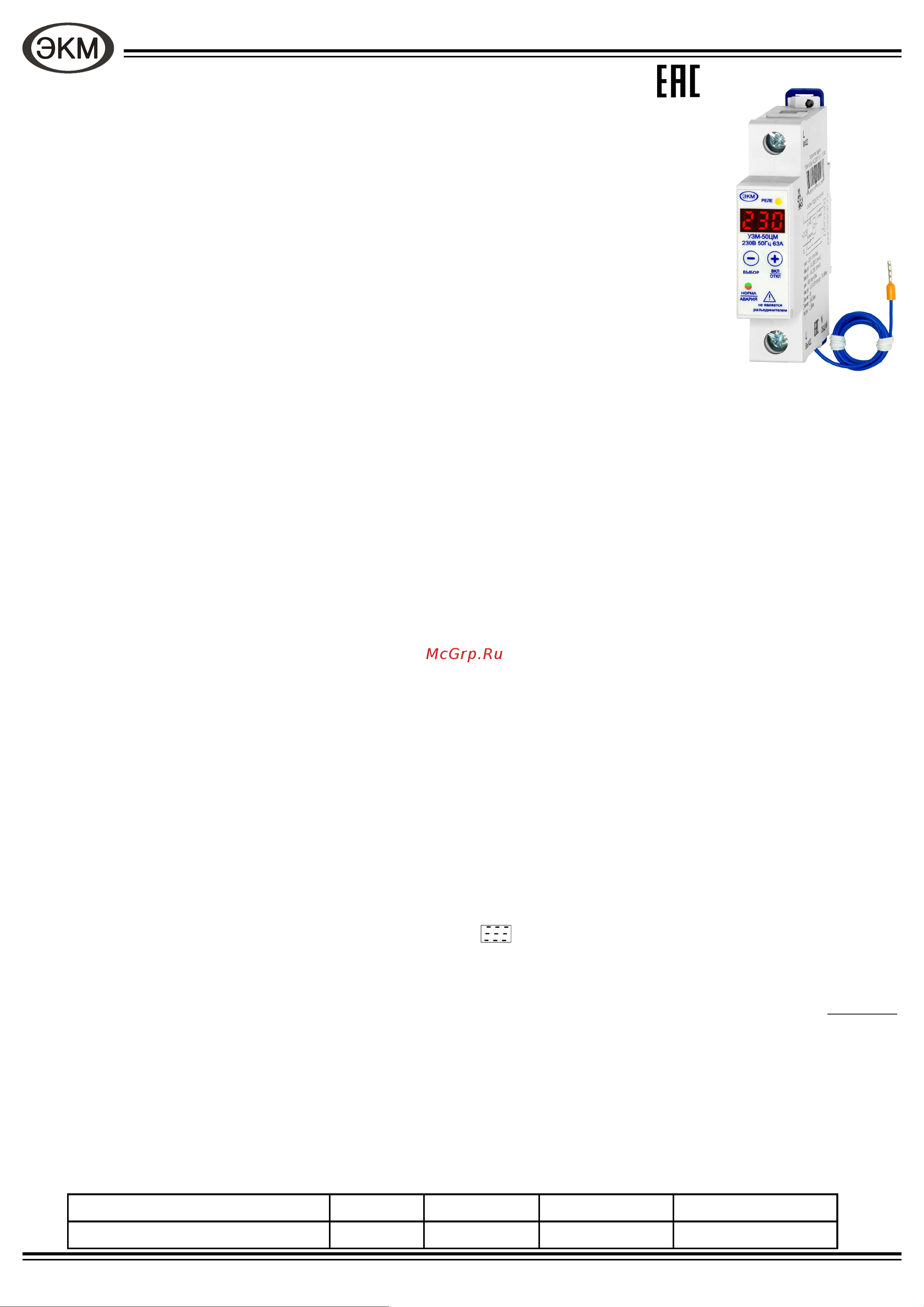

Назначение

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для ис-

пользования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на по-

вышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего

воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и под-

ключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защи-

ты сети от длительной перегрузки по потребляемой мощности.

обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположе-

ны: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,

жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения ин-

формации. Схемы подключения представлены на рис. 2. Габаритные размеры устройства представлены

на рис. 3

Условия эксплуатации

Высота над уровнем моря до 2000м. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающим рабо-

ту реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки устройства

должно быть защищено от попаданий брызг воды, масел, эмульсий. Вибрация мест крепления устройства с частотой от 1 до 100 Гц

при ускорении до 9,8 м/с2. Устройство устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р

процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ

напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к

сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак

необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее

значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикато-

ре отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отобра-

жения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима

отображения (U, A или P).

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания

(табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит от-

ключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отобра-

жения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ.

Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ

сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания,

устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета вре-

мени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой

при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напря-

жения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Алгоритм управления устройством приведен на рис.1. Порядок управления устройством приведен в таблице 2. Технические

характеристики устройства приведены в таблице 3.

Напряжение сети (U) U<85В 100В<U<U

U
