Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. УЗМ - 50

Параметры защиты

Порог отключения нагрузки при повышении напряжения, Uверх В 270

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше Uверх.кр. В 300 ± 5

Порог отключения нагрузки при снижении напряжения, Uниз В 155

Порог ускоренного отключения нагрузки при снижении напряжения ниже Uниз.кр В 130 ± 10

Гистерезис возврата верхнего и нижнего порога % 3

Питание

Номинальное напряжение питания В 230

Частота напряжения питания Гц 50

Максимальное напряжение питания В 440

Потребляемая мощность, не более Вт 1.5

Потребление электроэнергии Вт*ч 1.5

Коммутирующая способность контактов

Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) А 63

Номинальная мощность нагрузки (АС230В) кВт 14.5

Максимальный ток нагрузки, (30мин) А 80

Максимальная мощность нагрузки (АС230В, 30мин) кВт 18,4

Ток перегрузки/время воздействия без сваривания контактов А/мс 3000/10

Ток короткого замыкания без разрушения А 6000

Технические данные

Задержка включения / повторного включения, выбирается пользователем 6 минут /10 секунд

Задержка ускоренного отключения по верхнему критическому порогу мс 20

Задержка ускоренного отключения по нижнему критическому порогу мс 100

Задержка отключения при повышении напряжения выше верхнего порога с 0.2

Задержка отключения при снижении напряжения ниже нижнего порога с 10

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С –40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP0

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Виброустойчивость g 4

Ударопрочность g 6

Максимальная механическая износостойкость 1*10

Максимальная электрическая износостойкость 1*10

Сечение подключаемых проводников мм² 0.5-25 (20-4 AWG)

Момент затяжки винтового соединения клеммы не более Hm 2,8

Габаритные размеры мм 18 х 83 х 68,5

Масса, не более кг 0,12

Срок службы, не менее (на изделия выпущенные после 2015 г.) лет 10

Пример записи для заказа:

Устройство защиты УЗМ-50 УХЛ4,

Где: УЗМ-50 название изделия,

УХЛ4 климатическое исполнение.

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Код для заказа (EAN-13)

наименование артикул

УЗМ-50 УХЛ4 4680019912264

УЗМ-50 УХЛ2 4680019912271

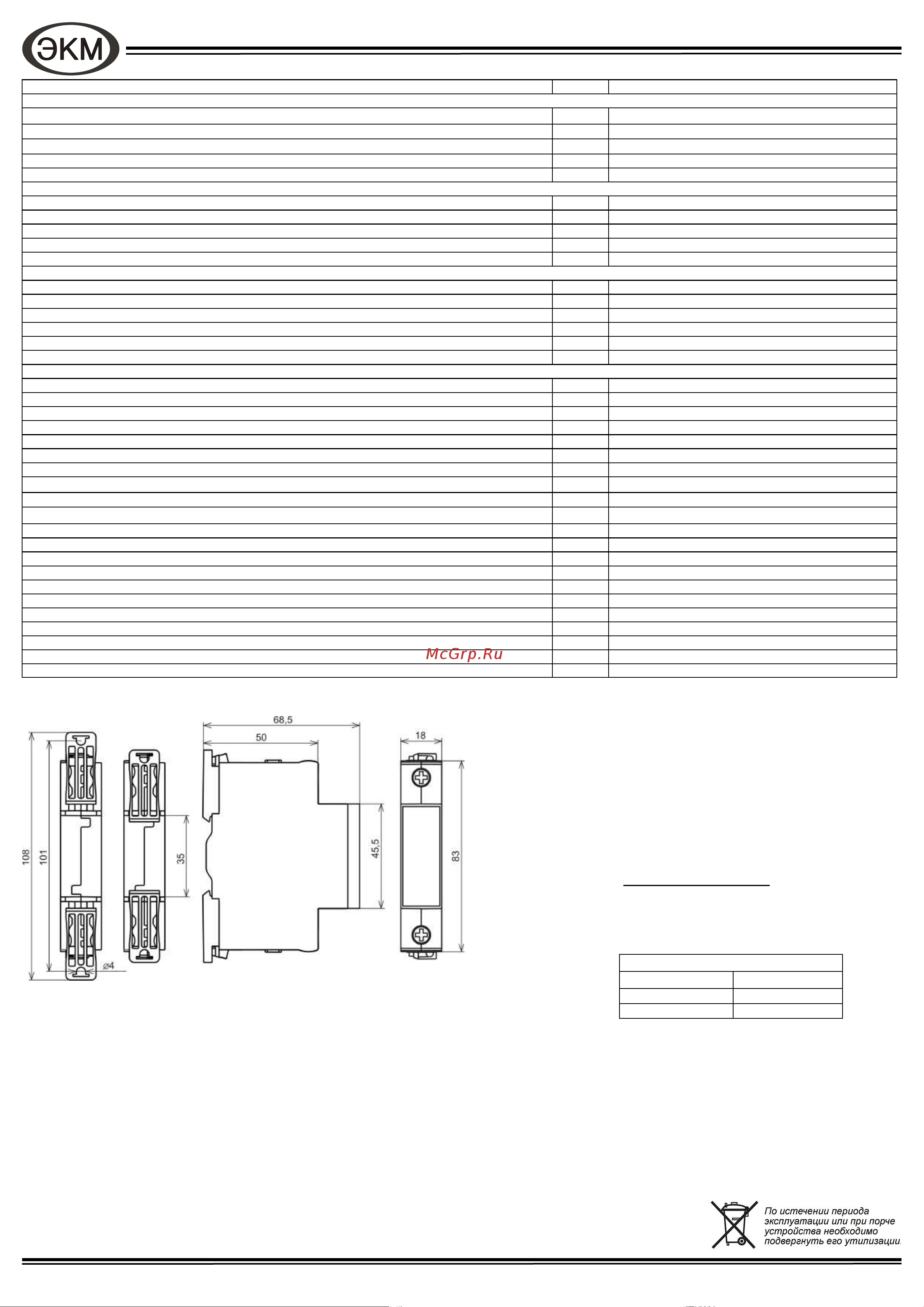

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 2

Важно!

Момент затяжки

винтового соединения

не должен превышать

2,8 Нм.

Не содержит драгоценные металлы

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 60 месяцев с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи ____________________________________________________

(заполняется потребителем при оформлении претензии)
