Реле контроля фаз ЕЛ-12М-15
ТУ 3425003319288072014
Назначение
Реле контроля фаз ЕЛ-12М-15 (далее реле) предназначено для использования в схемах автоматическо-
го управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле
контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше
(ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных
электродвигателей общепромышленных серий до 100кВт. Технические характеристики реле приведены в таб-
лице.
ВНИМАНИЕ! Не рекомендуется применять в схемах АВР с нейтралью!!!
(т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируе-
мых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на
ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия.
Конструкция клемм обеспечивает надёжный зажим проводов сечением до
2.5мм
2
. На лицевой панели прибора расположен поворот-
ный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного
реле «R». Габаритные размеры приведены на рис. 3.
Подключение и работа реле
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не
подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят
зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить наличие напряжения на клеммах реле и
правильность порядка чередования подключённых фаз. Схема
подключения показана на рисунке 2.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме
реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При выходе хотя бы одного параметра
за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или
трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки време-
ни срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное
пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки. Работа реле

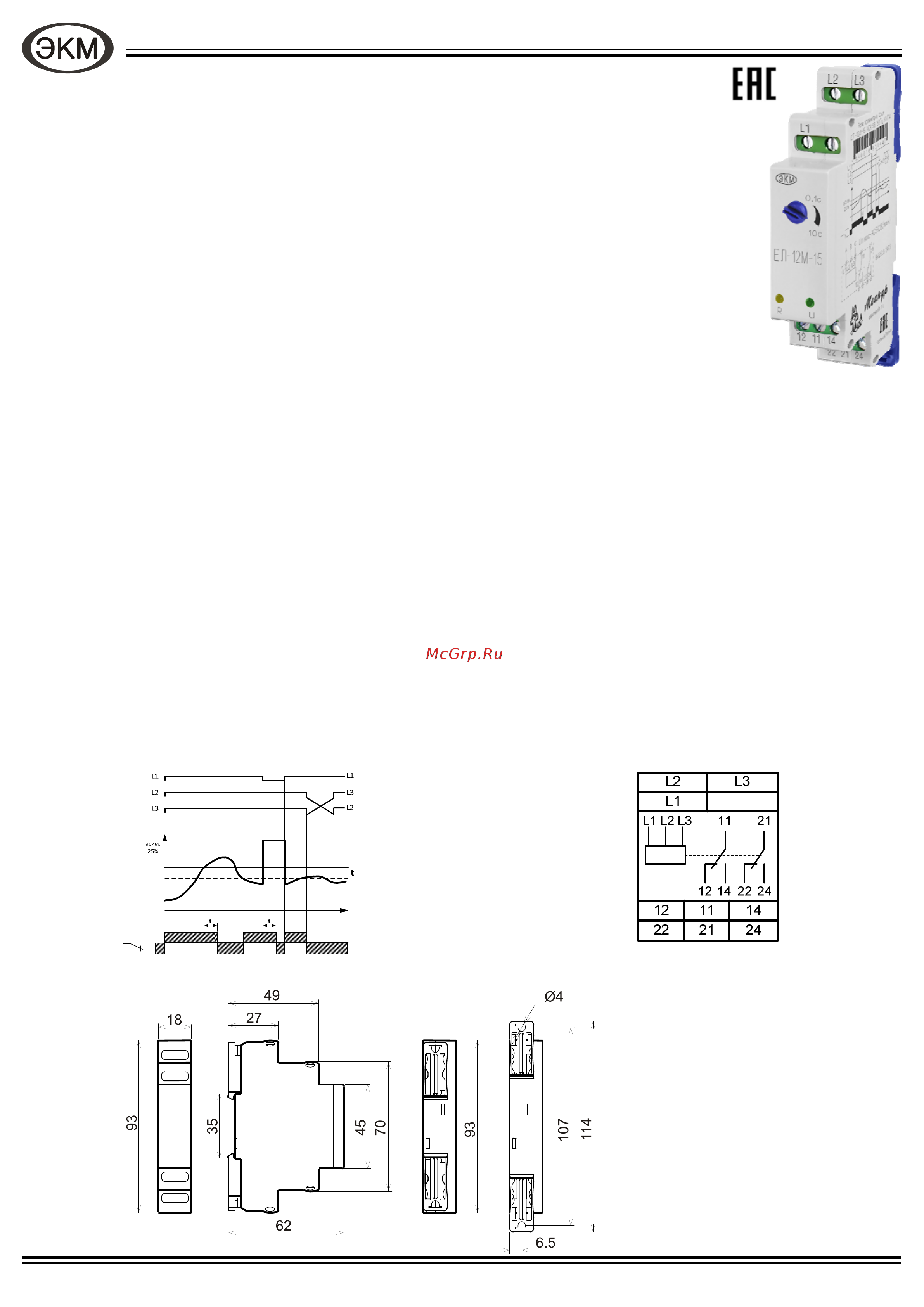

представлена на диаграмме рис. 1, где
t -установленная выдержка времени.
Внимание! При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение
происходит без отсчёта установленной задержки времени срабатывания.
Рис. 2
Рис. 3
Габаритные размеры
МР04.1215.03 ПС V11.01.17
Схема подключения Диаграмма работы
Рис. 1
 Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
 Контроль асимметрии фаз ˃25%
 Фиксированный порог срабатывания при превышении напряжения 1.3Uном
 Контроль порядка чередования фаз
 Контроль обрыва фаз
 Контроль "слипания" фаз
 Задержка срабатывания от 0.1 до 10с
Важно!
Минимальное расстояние между
аналогичными приборами при
установке на DIN-рейку должно быть
не менее 5 мм.
