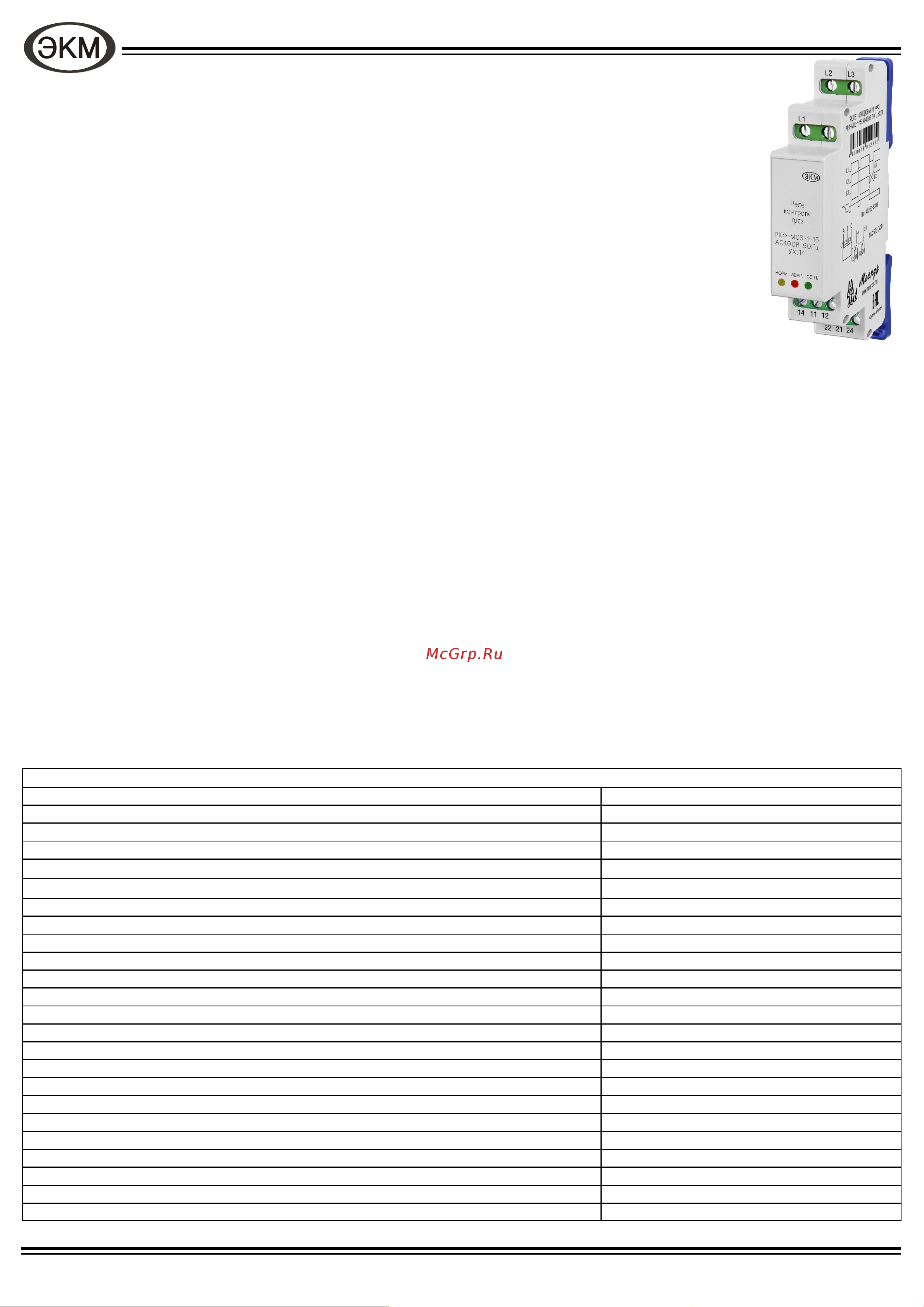

Назначение

Реле предназначено для контроля линейного напряжения в трехфазных сетях без нейтрали.

Условия эксплуатации

Высота над уровнем моря до 2000 м.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а

так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле

должно быть защищено от попадания брызг воды, масел, эмульсий. Конденсация влаги на поверхности

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и

коммутируемых электрических цепей. Крепление осуществляется на DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на

ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия,

расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм

передней панели прибора расположены два индикатора «авария» и «норма», предназначенные для индикации состояния

контролируемой сети и встроенного исполнительного реле, а также зеленый индикатор включения напряжения питания «Сеть».

Габаритные размеры приведены на рис. 3. Технические характеристики приведены в таблице 1.

В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные

удары с ускорением более 5g во время транспортировки могут привести к самопроизвольному переключению контактов.

контакты реле 11-14 и 21-24. При возникновении неисправности в сети, контакты реле 11-14 и 21-24 размыкаются, а контакты 11-12

и 21-22 замыкаются и мигает красный индикатор “авария”. Диаграмма работы реле представлены на рис. 1, схема подключения и

расположения клемм показано на рис. 2.

Технические характеристики

Номинальное линейное напряжение Uл.ном частотой 50 Гц, В 400

Минимальное допустимое линейное напряжение, В 250

не более 1

Максимальный коммутируемый ток: АС250В 50Гц(АС1)/DC30В(DC1) 8 А

Максимально коммутируемая мощность:АС250В 50Гц(АС1)/DC30В(DC1) ВА/Вт 2000 / 240

Асимметрия линейных напряжений >(30± 2)%

Максимальное напряжение изоляции между цепями питания и контактами реле, В АС2000, 50 Гц, (1 мин)

Количество и тип выходных контактов 2 переключающие группы

Число циклов под нагрузкой 100000

Число механических циклов 1000000

Габаритные размеры, мм 17.5x90x63

Температура хранения,

Рабочее положение в пространстве произвольное

Высота над уровнем моря, м до 2000

Режим работы непрерывный

Масса реле, кг 0,063
